20dB Kippfrquenz-Warteanalysator

Kippfrquenz-Warteanalysator

Modell: FRA100

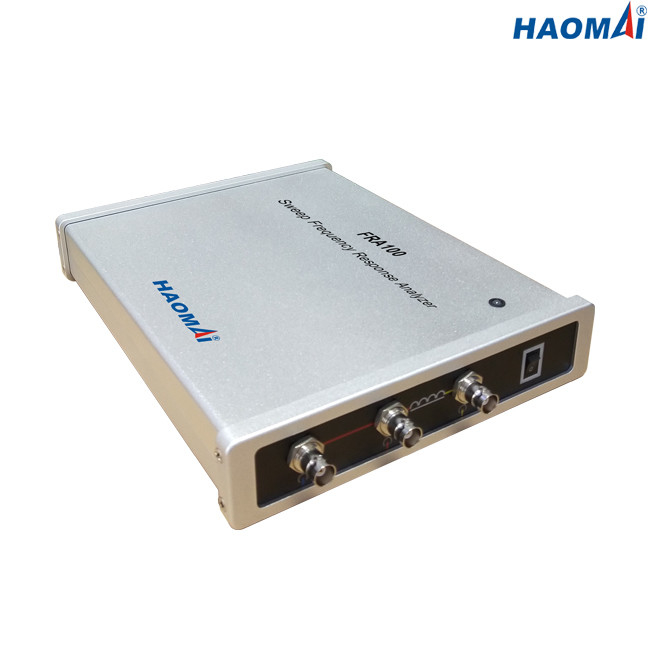

Kippfrquenz-Warteanalysator FRA100 verwendet die Methode und Maße SFRA (Kippfrquenz-Warteanalyse) die elektrische Übertragungsfunktion in einem breiten Frequenzbereich. Er ermittelt wickelnde Defekte und Störungen im magnetischen Kern-dadurch, der hilft, Transformatorzuverlässigkeit zu verbessern, Instandhaltungskosten zu verringern und teure Ausfälle zu verhindern.

Kippfrquenz-Warteanalysator FRA100 erfüllt Anforderungen in der mechanischen Zustandseinschätzung Cigre-Broschüre 342,2008 von Transformatorwicklungen unter Verwendung FRAs und chinesischen Standard-DL/T 911-2016, FRA auf wickelnder Deformation von Transformatoren sowie von internationalem Standard IEC60076-18: 2012.

Hauptmerkmale

●Verwenden Sie SFRA (Kippfrquenz-Warteanalyse) um wickelnde Deformation zu prüfen, indem Sie Amplitudenfrequenzansprechcharakteristika jeder Wicklung von Transformatoren messen

●Schnelles Messen: die Maßzeit der einzelnen Wicklung ist kleiner als 2 Minuten

●Hochfrequenzgenauigkeit: ≤0.001%

●Maximale Schleifenpunkte bis 50.000

●Digital-Frequenzsynthese, zum der höheren Frequenzstabilität sicherzustellen

●Isolierung der Spannung 5000V, zum des Laptops völlig zu schützen

●Fähig, 9 Kurven gleichzeitig zu laden und Parameter jeder Kurve automatisch zu berechnen, um wickelnde Deformationen zu bestimmen und die Bezugsschlussfolgerung zur Verfügung zu stellen.

●Analyse-Software hat starke Funktion, der Dose Anforderungen chinesischen Standard-DL/T 911-2016 und des internationalen Standards IEC60076-18 erfüllt: 2012.

●Software-Management besitzen hohe Humanisierung und intellectualization. Nach der Parametereinstellung Benutzer müssen nur einen Knopf anklicken, um alle Maße abzuschließen.

●Klein und leicht (2,3 Kilogramm/5,07 lbs) für einfaches tragen Sie

Technische Daten

◇Maß-Abschnitt

Prüfmethode: SFRA (Kippfrquenz-Warteanalyse)

Frequenzbereich: 10Hz-10MHz

Frequenzentschließung:< 0="">

Frequenzungenauigkeit: ≤0.001%

Punktzahl: Nichterfüllung 600, benutzerselektiert

Maximum 50 000 Punkte, verbraucherbestimmt

Maßzeit: 1-2 Minuten für einzelne Wicklung

Punktabstand: logarithmisch oder linear

Schleifeneinstellungen: einzelne Einstellungen für Kunde definierte Frequenzbänder. Lineare oder logarithmische Skala.

Dynamikwerte: -120dB~20dB

Ungenauigkeit: DB ±0.1 von DB +10 unten zu DB -50

DB ±0.5 unten zu DB -80

DB ±1 unten zu DB -100

PC Kommunikation: USB

Software: passend für Windows XP/7/8/10

Standards: erfüllt Anforderungen in Cigré-Broschüre 342, 2008. Mechanische Bedingungseinschätzung von Transformatorwicklungen unter Verwendung FRAs DL/T 911-2004, FRA auf wickelnder Deformation von Transformatoren sowie von internationalem Standard IEC60076-18: 2012.

◇Analogergebnis

Kanal: 1

Befolgungsspannung: 0.50-25 Vp-p, justieren automatisch im Test

Maßspannung bei 50 Ω: 0.25-12.5 Vp-p

Ausgangsimpedanz: 50 Ω

Frequenzbereich: 10Hz-10MHz

Schleifenrichtung: Tief zum Hoch

◇Analogeingabe

Kanäle: 2

Probenahme: Gleichzeitig

Frequenzbereich: 10Hz-10MHz

Eingangsimpedanz: 1 MΩ

Abtastrate: 100 MS/s

◇PC Anforderungen (PC nicht schloss) ein

Betriebssystem: Windows XP/7/8/10

Prozessor: Pentium 500 MHZ oder höher

Gedächtnis: 256 Bandmitte RAM oder mehr

Festplattenlaufwerk: Minimale Bandmitte 30 frei

Schnittstelle: USB

◇General

Wechselstrom-Stromversorgung für Adapter: 100-240V WECHSELSTROM, 50/60Hz

DC-Stromversorgung für Instrument: DC 12V

Maße: 238 x 184 x 40 Millimeter (9,37" x 7,24" x 1.57")

Gewicht: 2,3 Kilogramm (5,07 lbs)

Umweltbedingungen

Einsatzbereich: Das Instrument ist für Gebrauch in den mittleren und Hochspannungsnebenstellen und in der industriellen Umwelt bestimmt.

Lagertemperatur: -20°C zu 70°C (- 4°F zu +158°F)

Betriebstemperatur: -20°C zu +50°C (- 4°F zu +122°F)

Feuchtigkeit: < 95="">

Sicherheits-Qualifikationen und EMC

Sicherheit: entworfen in Übereinstimmung mit IEC61010-1, 2006/95/EC

EMC: 2004/108/EC

Kippfrquenz-Warteanalysator FRA100 ist- ideales Instrument für die Entdeckung von mechanischen und elektrischen Änderungen des Kernes und das Wickeln des Zusammenbaus der Transformatoren.
