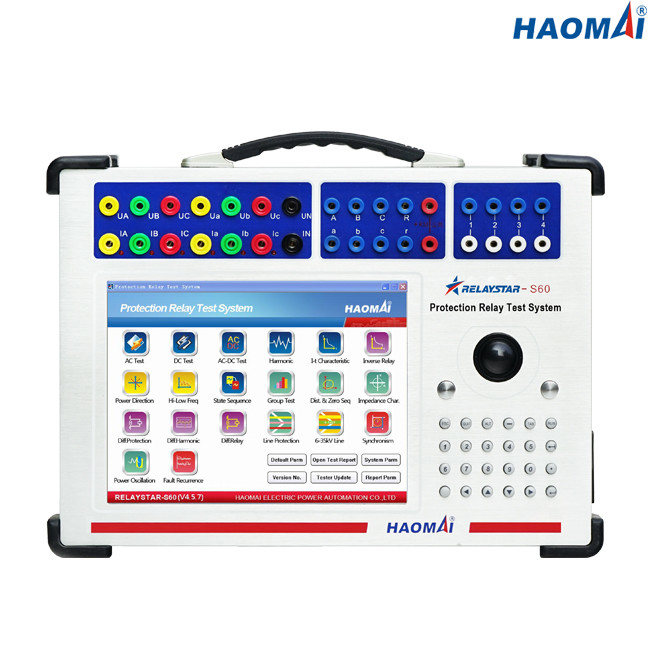

Ultraportable Sechs-Phase Relais-Test-System
Modell: RELAYSTAR-S60
Das RELAYSTAR-S60 ist ultra-tragbares Schutzrelais-Testsystem, das die Leistungsüberprüfungsprüfung von elektromechanischen, Festkörper- und mikroprozessorgesteuerten Schutzrelais in ihren funktionierenden Installationen liefert.
Das RELAYSTAR-S60 ist ein schroffer Testsatz, der für die Prüfung einer Vielzahl der Schutzrelais passend ist, die in der Innen- und Umwelt im Freien betrieben werden. Der ergonomische der Entwurf Einheit und intuitive der Bedienfeldplan machen es ideal für Erstbenutzer, die wenig oder kein Training haben.
Hauptmerkmale:
1) Strom 6-phase (6×30A) + Ertrag der Spannung mit 6 Phasen (6×150V)
2) Eingebetteter industrieller PC mit 10,4 Zoll LCD-Bildschirm
3) Bequeme Frontverkleidungsanzeige zeigt aktive Spannung/gegenwärtige Umfänge und Phasenwerte während der Prüfung an
4) Analoge Prüfung von Geräten des Schutzes 1A und 5A
5) Führen Sie Zustandssimulation und vorübergehende Prüfung durch
6) COMTRADE-Zuschauer und -playback
7) Unteres Gewicht: einziges 10.6kg (26,37 lbs)
Technische Daten
Gegenwärtiger Generator
| Einstellbereich |
WECHSELSTROM 6-phase (L-N) |
6x0… 30A |
| 3-phasiger Wechselstrom (L-N) |
3x0… 60A |
| WECHSELSTROM 1-phase (LL-LN) |
1x0… 180A |
| DC (L-N) |
6x0… ±10 A |
| Energie |
WECHSELSTROM 6-phase (L-N) |
6x200VA an 30A |
| 3-phasiger Wechselstrom (L-N) |
3x300VA an 60A |
| WECHSELSTROM 1-phase (LL-LN) |
1x600VA an 180A |
| DC (L-N) |
6x100VA an 10A |
| Genauigkeit |
Wechselstrom: ±1mA (≤0.2A), ≤0.1% (0.2~30A) |
| DC: ±5mA (0.2~0.5A), ≤0.2% (0.5~10A) |
| Entschließung |
1mA |
Spannungs-Generator
| Einstellbereich |
WECHSELSTROM 6-phase (L-N) |
6x0… 150V |
| 3-phasiger Wechselstrom (L-N) |
3x0… 300V |
| DC (L-N) |
6x0… ±160V |
| Energie |
WECHSELSTROM 6-phase (L-N) |
6x60VA an 150V |
| 3-phasiger Wechselstrom (L-N) |
3x100VA an 300V |
| DC (L-N) |
6x60VA an 160V |
| Genauigkeit |
Wechselstrom: ±2mV (0.2~2V), ≤0.1% (2~150V) |
| DC: ±10mV (0.5~5V), ≤0.2% (5~160V) |
| Entschließung |
1mV |
Binärer Input
| Zahl |
8 |
| Eingegebene Eigenschaften |
untätiger Kontakt oder Potenzial-freier Kontakt |
| Schwelleneigenschaften |
„0": 0~6V; „1": 12V~250V |
| Maximummessdauer |
999999.999s |
| Zeitgenauigkeit |
±1ms |
| Zeitentschließung |
1ms |
Binäre Ertrag
| Zahl |
4 |
| Art |
untätiger Kontakt |
| Bruchkapazität |
250VAC/0.5A, 250VDC/0.2A |
Allgemeine Generatoren
| Frequenz |
Strecke: 0~1200Hz |
| Genauigkeit:<1mhz>
|
| Entschließung: 0.001Hz |
| Phase |
Strecke: -360° ~+360° |
| Genauigkeit: 0.1° |
| Entschließung: 0.01° |
| Harmonik |
Überlagerungsauftrag: 2~24mal |
| Verzerrung: ≤0.5% |
Stromversorgung
| Nominale Eingangsspannung |
besonders angefertigt (Wechselstrom 220V/230V/120V±10%, 1 Phase) |
| Nominale Frequenz |
50/60 Hz |
| Nennstrom |
10A an 230V/an 12A an 115V |
| Verbindung |
Standard-Wechselstrom-Sockel (Iec 60320) |
Umweltbedingungen
| Operationstemperatur |
0… °C +50 (°F +32… +122) |
| Lagertemperatur |
-25… °C +70 (- °F 13… +158) |
| Feuchtebereich |
relative Luftfeuchtigkeit 5… 95%, kondensationsfrei |
| Erschütterung |
Iec 60068-2-6 (20m/s2 bei 10… 150 Hz) |
Verschieden
| Gewicht |
10.6kg (26,37 lbs) |
| Maße (W x H x D, ohne Griff) |
350×250×120mm (13.78x9.84x4.72 herein) |
| Verbindungshafen |
2 USB2.0 Häfen, 1 Ethernet-Anschluss |
Sicherheitsnormen, elektromagnetische Kompatibilität
| EMC |
Das Produkt befolgt die elektromagnetische Kompatibilität (EMC) richtungweisendes 2004/108/EC (CER sich anpassen) |
| Iec 61326-1; Iec 61000-6-4; Iec 61000-3-2/3 |
| Sicherheit |
Das Produkt befolgt die Niederspannung richtungweisendes 2006/95/EC (CER sich anpassen). |
| Iec 61010-1 |
Ultraportable Sechs-Phase Relais-Test-System RELAYSTAR-S60 ist eine ausgezeichnete Wahl damit die Prüfung und die Inbetriebsetzer das Schutzrelais durchführen, das auf Standort prüft.
Ultraportable Sechs-Phase Relais-Test-System RELAYSTAR-S60 ist ziemlich bequem, für die Benutzer zu tragen wegen der super-kleinen Größe und Gewicht 10.6kg (26,37 lbs) viel zu senken.
Ultraportable Sechs-Phase Relais-Test-System RELAYSTAR-S60 ist fähig, alle Generationen und Schutzsystemrelais als unten entsprechend Anforderungen von ANSI/IEEE zu prüfen.
| ANSI/IEEE nein. |
Gerät-oder Funktions-Name |
| 2 |
Verspätungs-Anstarren |
| 3 |
Prüfung oder Ineinander greifen-Relais |
| 7 |
Rate-von-Änderung Relais |
| 13 |
Synchrondrehzahl-Gerät |
| 15 |
Geschwindigkeit oder Frequenz, zusammenpassendes Gerät |
| 16 |
Datenaustausch-Gerät |
| 18 |
Beschleunigung oder Gerät verlangsamend |
| 21 |
Abstands-Relais |
| 24 |
Volt pro Hertz-Relais |
| 25 |
Synchronisierenoder Synchronismus-Kontrollegerät |
| 27 |
Undervoltage-Relais |
| 30 |
Melderelais |
| 32 |
Richtungsleistungsrelais |
| 36 |
Polarität oder Polarisierungsspannungs-Gerät |
| 37 |
Unterströmung oder Underpower-Relais |
| 40 |
Feld-Relais |
| 44 |
Einheits-Reihenfolgen-Anlassrelais |
| 46 |
Rück-Phase oder Phase-Balance Stromrelais |
| 47 |
Phasenfolge-Spannungs-Relais |
| 48 |
Unvollständiges Reihenfolgen-Relais |
| 50 |
Blitzschneller Überstrom oder Rate von Aufstiegs-Relais |
| 51 |
Wechselstrom-Zeit-Überstrom-Staffel |
| 55 |
Energie-Faktor-Relais |
| 59 |
Überspannungs-Relais |
| 60 |
Spannungs-oder des aktuellen Guthabens Relais |
| 62 |
Zeit-Verzögerung stoppendes oder öffnendes Relais |
| 66 |
Einkerbungsoder rüttelndes Gerät |
| 67 |
Wechselstromrichtungsüberstrom-Relais |
| 68 |
Unangemessen oder Relais blockierend |
| 69 |
Nachgiebiges Steuergerät |
| 74 |
Warnungs-Relais |
| 76 |
DC-Stromrelais |
| 77 |
Entfernungs Messengerät |
| 78 |
Phase-Winkel messendes Relais |
| 79 |
Reclosing Relais Wechselstroms |
| 81 |
Frequenz-Relais |
| 82 |
DC, das Reclosing Relais Last-misst |
| 83 |
Automatisches selektives Steuer-oder Übergangsrelais |
| 85 |
Fördermaschinen-oder Pilot-Draht Empfänger-Relais |
| 86 |
Sperrelais |
| 87 |
Differenziales Schutzrelais |
| 91 |
Spannungs-Richtungsrelais |
| 92 |
Spannungs-und Energie-Richtungsrelais |
| 94 |
Stolpernd oder Freirelais |
| -- |
Phasor-Messeinheit |
| -- |
Energie-Qualitäts-Monitor |
