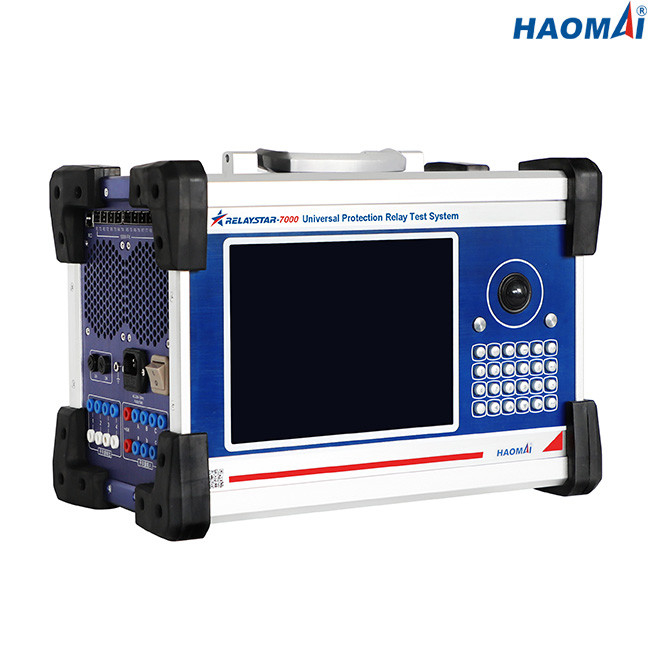

Vielzwecksekundäreinspritzungs-Test-Satz
Modell: RELAYSTAR-7000
Das RELAYSTAR-7000 ist ein Vielzweck- und Feldtragbarer Sekundäreinspritzungs-Testsatz, der zu den elektromechanischen, Festkörper- und mikroprozessorgesteuerten Schutzrelais der Prüfung fähig ist, IEC61850 IEDs und Mischeneinheit.
Das RELAYSTAR-7000 kann den Strom mit 6 Phasen (6×0… 30A) und die Spannung mit 6 Phasen (6×0… 150V) ausgeben um alle herkömmlichen Schutzrelais zu prüfen, die in ANSI/IEEE Nr. definiert werden.
Die Einheit RELAYSTAR-7000 kann über den eingebauten industriellen PC mit 9,7 Zoll TFT LCD-mit Berührungseingabe Bildschirm, -tastatur und -maus bearbeitet werden, die dem Benutzer erlaubt, manuelle, ausgeglichene Lage und dynamische Prüfung schnell und leicht durchzuführen.
Für die Verbindung an PC, kommt jede Einheit RELAYSTAR-7000 mit einer Installationsversion von RELAYSTAR-Software. RELAYSTAR-Software kann auf einem PC mit Betriebssystem Windows laufen.
Hauptmerkmale
●Fähig zu den elektromechanischen, Festkörper- und mikroprozessorgesteuerten Schutzrelais der Prüfung, IEC61850 IEDs und Mischeneinheit
●Strom 6-phase (6×0… 30A) + Ertrag der Spannung mit 6 Phasen (6×0… 150V)
●Inselbetrieb unter Verwendung grafischen TFT LCD-Schirmes der intuitiven hohen Auflösung, kein PC erfordert, um zu funktionieren
●PC-Ferntestfähigkeit
●Hoher Strom und hohe Leistung
●Eingebaute Wellenformüberwachung und -aufnahme
●Dynamischer GPS-Satellit synchronisierte aufeinander folgende Prüfungsfähigkeit
●Fähigkeit der Prüfung IEC61850
Technische Daten
Allgemeine Strom-und Spannungs-Ertrag
| Gegenwärtiger Generator |
Einstellbereich |
WECHSELSTROM 6-phase (L-N): 6x0… 30A |
| DC (L-N): 6x0… ±10 A |
| Energie |
WECHSELSTROM 6-phase (L-N): 6x450VA an 30A |
| DC (L-N): 6x120VA an 10A |
| Genauigkeit |
Wechselstrom: ±1mA (≤0.2A), ≤0.1% (0.2~30A) |
| DC: ±5mA (0.2~0.5A), ≤0.2% (0.5~10A) |
| Entschließung |
1mA |
| Spannungs-Generator |
Einstellbereich |
WECHSELSTROM 6-phase (L-N): 6x0… 150V |
| DC (L-N): 6x0… ±160V |
| Energie |
WECHSELSTROM 6-phase (L-N): 6x80VA an 150V |
| DC (L-N): 6x80VA an 160V |
| Genauigkeit |
Wechselstrom: ±2mV (0.2~2V), ≤0.1% (2~150V) |
| DC: ±10mV (0.5~5V), ≤0.2% (5~160V) |
| Entschließung |
1mV |
| Allgemeine Generatoren |
Frequenz |
Strecke: 0~1200Hz |
| Genauigkeit:<1mhz>
|
| Entschließung: 0.001Hz |
| Phase |
Strecke: -360° ~+360° |
| Genauigkeit: 0.1° |
| Entschließung: 0.01° |
| Harmonik |
Überlagerungsauftrag: 2~24mal |
| Verzerrung: ≤0.5% |
Ethernet-Kommunikationsschnittstellen
| Modus |
10/100Base-TX (10/100Mbit, twisted pair, Selbst-übergang) |
| Zahl des Hafens |
2 |
| Art der Schnittstelle |
RJ45 |
| Zustandsanzeige |
LED-Lichter |
Kommunikationsschnittstellen aus optischen Fasern
| Modus |
100Base-FX (100Mbit, aus optischen Fasern, voll- Duplex) |
| Zahl des Hafens |
8 |
| Art der Schnittstelle |
LC |
| Faserart |
62.5/125μm (Mehrmodenfaser) |
| Wellenlänge |
1310nm |
| Getriebeabstand |
>1km |
| Zustandsanzeige |
LED-Lichter |
FT3 Schnittstellen
| Zahl des Hafens |
9 (8 für das Übertragen, 1 für das Empfangen) |
| Art der Schnittstelle |
St. |
| Faserart |
62.5/125μm (Mehrmodenfaser) |
| Wellenlänge |
850nm |
Binärer Input
| Zahl |
8 |
| Art |
Potenzial-freier Kontakt oder untätiger Kontakt (automatische Identifizierung) |
| Schwelleneigenschaften |
„0": 0~6V; „1": 12V~250V |
Binäre Ertrag
| Zahl |
4 |
| Art |
untätiger Kontakt |
| Bruchkapazität |
250VAC/0.5A; 250VDC/0.2A |
Eingebaute Überwachung und Aufnahme
| Überwachung |
Strom und Spannungsertrag |
| Aufnahme |
Analogergebnise, binärer Input/gibt Status aus |
| Modus |
Echtzeitüberwachung, keine externe Verdrahtung wird angefordert |
| Satzlänge |
unbegrenzt (bis der interne Speicher voll ist) |
Stromversorgung
| Nominale Eingangsspannung |
besonders angefertigt (AC230V/120V±10%, 1 Phase) |
| Nominale Frequenz |
50/60 Hz |
| Nennstrom |
10A an 230V/an 12A an 120V |
| Verbindung |
Standard-Wechselstrom-Sockel (Iec 60320) |
Umweltbedingungen
| Operationstemperatur |
0… °C +50 (°F +32… +122) |
| Lagertemperatur |
-25… °C +70 (- °F 13… +158) |
| Feuchtebereich |
relative Luftfeuchtigkeit 5… 95%, kondensationsfrei |
| Erschütterung |
Iec 60068-2-6 (20m/s2 bei 10… 150 Hz) |
Verschieden
| Gewicht |
19.5kg (42,99 lbs) |
| Maße (W x H x D, ohne Griff) |
405×295×250mm (15.94x11.61x9.84 herein) |
Das RELAYSTAR-7000 ist ein Vielzweck- und Feldtragbarer Sekundäreinspritzungstest, der für die Prüfung aller Arten Schutzrelais in der herkömmlichen Nebenstelle eingestellt wird, auch prüft IEC61850 IEDs und verschmilzt Einheit in der intelligenten Nebenstelle.
Vielzwecksekundäreinspritzungs-Test-Satz RELAYSTAR-7000 führte die Typprüfung in Labor Chinas KETOP, das unter ISO/IEC 17025 beglaubigt wurde, auch wurde kalibriert im Drittparteilabor, das unter ISO/IEC 17025 beglaubigt wurde.
