Kurzschluss-Widerstand-Transformator-Test stellte 5V-400V in mehreren Betriebsarten ein

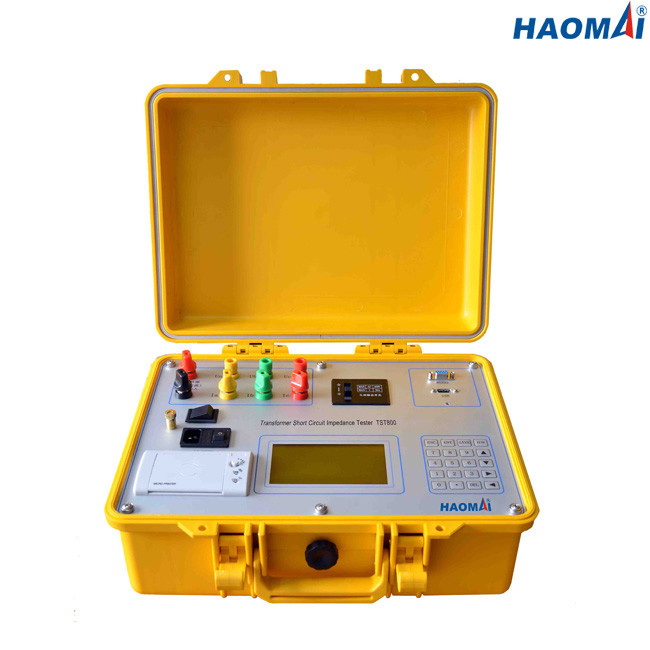

Transformator-Kurzschluss-Widerstand-Prüfvorrichtung

Modell: TST800

Die wickelnde mechanische Deformation von Transformatoren kann während des Transportes, der Installation, oder der hohen Tagesereignisse auftreten in Kraft. Solche Änderungen können ermittelt werden, indem man vor und nach Kurzschlussimpedanzmessungswerten vergleicht.

Transformator-Kurzschluss-Widerstand-Prüfvorrichtung TST800 wird benutzt, um Kurzschlusswiderstand und andere verbundene Parameter von Transformatoren entsprechend Standard-IEC60076-5-2006 zu messen.

Hauptmerkmale

1) Fähig, den Kurzschlusswiderstand von Transformatoren ohne externen Spannungsregler zu messen

2) Nützlich, wenn wickelnde Deformation ermittelt wird und bestimmt wird

3) Fähig, Kurzschlusswiderstandtest in einzelnem oder in den Drehstromtransformatoren durchzuführen

4) Selbst- oder Handprobemodus auswählbar

5) Fähig, null Reihenfolgenwiderstand und -induktanz zu messen

6) Hat Ausgangsstrom-Begrenzungsfunktion für jeden möglichen Widerstandbeispieltest.

7) Die Testergebnisse können in Instrument Sicherungs sein, oder ausgedruckt über eingebauten Thermal-Drucker, kann über USB-Port auch exportiert werden.

Technische Daten

◇Maß-Abschnitt

●Spannungsmessbereich: 5~400V

Messende Genauigkeit: 0,2%

●Gegenwärtiger Messbereich: 0.1~20A

Messende Genauigkeit: 0,2%

●Kurzschlussimpedanzmessung: 0~100%

◇General

Stromversorgung: besonders angefertigt (AC220V/230V/120V/127V, 50Hz/60Hz optional)

Maße: 405 x 330 x 172 Millimeter (15,95" x 12,99" x 6.77")

Gewicht: 8kg (17,64 lbs)

Umweltbedingungen

Einsatzbereich: Das Instrument ist für Gebrauch in den mittleren und Hochspannungsnebenstellen und in der industriellen Umwelt bestimmt.

Lagertemperatur: -20°C zu 70°C (- 4°F zu +158°F)

Betriebstemperatur: -20°C zu +50°C (- 4°F zu +122°F)

Feuchtigkeit: < 95="">

Sicherheits-Qualifikationen und EMC

Sicherheit: entworfen in Übereinstimmung mit IEC61010-1, 2006/95/EC

EMC: 2004/108/EC

Transformator-Kurzschluss-Widerstand-Prüfvorrichtung TST800 ist ideales Werkzeug für das Messen des Kurzschlusswiderstands der Transformatoren für das Wickeln von Deformationsdiagnose.
