Transformator-Test 12kV IEC60247 stellte Ultraportable Isolierungs-Faktor ein

Energie-Faktor-Test-Satz der Isolierungs-12kV

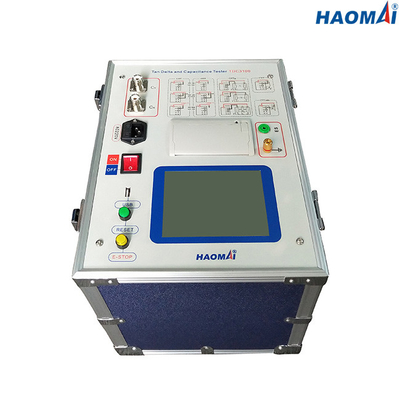

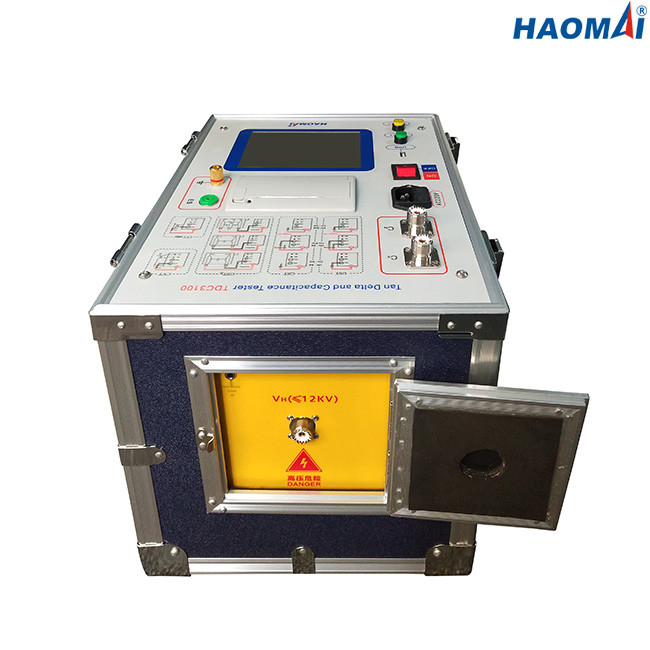

Modell: TDC3100

Isolierungseigenschaften ändern mit Zeit, und zu führen ist notwendig, dass Schlüsselparameter genau geprüft werden, auf das relative Verschlechterungsniveau der Isolierung. Kapazitanz und Energie/Verlustfaktor-Test-Satz ist verwendeten folglich.

TDC3100 ist ein kompletter integrierter Isolierungs-Energie-Faktor-Test einstellte mit eingebauter 12kV Wechselstromquellmaßbrücke und einem Referenzstandardkondensator. Es ist einfach zu verwenden und einfach, Testsatz über Touch Screen zu benützen. Die verdrahtenden Verbindungen sind einfach und können von unerfahrenem Personal auch laufen gelassen werden.

Isolierungs-Energie-Faktor-Test stellte TDC3100 ist leicht und tragbar ein, das zur Prüfung getragen wird, die von einer einzelnen Person archiviert wird.

Die Einheit TDC3100 hat die eingebauten Sicherheitsschutze, zum sich von um allen Betriebs- oder unbeabsichtigten Fehlern zu kümmern, die möglicherweise auftreten.

Hauptmerkmale

1) Prüfnorm: IEC60247

2) Auswählbarer Testmodus: UST, GST, GSTg

3) 12 KV-Isolierungsenergiefaktor/Maß des Verlustfaktors (tan∂)

4) Kapazitanzmaß bis 60 N-Düngung bei 12 KV

5) CVT-Verhältnistest verfügbar (passend für CVT mit Genauigkeitsklasse 1,0 oder 3,0)

6) Funk-Entstörung Stromkreise für die Prüfung unter schweren Störungs- oder Geräuschbedingungen

7) Touch Screen für einfache und schnelle Operation

8) Eingebauter Thermal-Drucker für ausdruckende Testergebnisse direkt

Technische Daten

●Prüfnorm: IEC60247

●Interner Hochspg-Ertrag: 0.5~12kV

Ertraggenauigkeit: ± (reading×1%)

Entschließung: 100V

Höchstleistung gegenwärtig: 200mA

Kapazität: 2000VA

●Selbst-Erregung Energiequelle: WECHSELSTROM 0~50V/15A

●Maß des Verlustfaktor-(tgδ)

Messbereich: keine Grenze

Genauigkeit: ± (reading×1%+0.040%)

Entschließung: 0,001%

●Maß der Kapazitanz-(CX)

Messbereich: 15pF < Cx="">

CX < 60nF="">

CX < 150nF="">

CX < 300nF="">

CX <300nf for="" CVT="" test="">

Genauigkeit: ± (reading×1%+1.00pF)

Entschließung: 0.001pF (4 gültige digitale)

●CVT-Verhältnis-Test (passend für CVT mit Genauigkeitsklasse 1,0 oder 3,0)

Messbereich: 10~10000

Genauigkeit: 1%

●Frequenz

Einfrequenz: 50Hz oder 60Hz

Variable Frequenz: 45Hz/55Hz, 47.5Hz/52.5Hz, 55Hz/65Hz, 57.5Hz/62.5Hz

●Eingebauter Thermal-Drucker für den Testergebnisdruck

●USB-Schnittstelle für Testergebnis-Downloadspeicher

●Datenspeicherung: 200 Testergebnisse können in Prüfvorrichtung gespeichert werden

●Stromversorgung: besonders angefertigt (Wechselstrom 220V/230V/120V/127V±10%, 1 Phase), 50Hz/60Hz

●Umweltbedingungen

Lagertemperatur: -20℃~60℃

Betriebstemperatur: -10℃~50℃

Feuchtigkeit: <90>

●Verschieden

Maß des Wirtes: 350x270mx270mm (13.78x10.62x10.63 herein.)

Gewicht des Wirtes: 22.8kg (50,27 lbs)

●Sicherheits-Qualifikationen und EMC

Sicherheit: entworfen in Übereinstimmung mit IEC61010-1

EMC: heller industrieller Iec 61326

Isolierungs-Macht-Faktor-Test-Satz TDC3100 ist entworfen, um Macht/Verlustfaktor und Kapazitanz in der schweren Umwelt der elektromagnetischen Störung wie in Kraftwerken zu messen und Nebenstellen.
