OLTC-Transformator auf Lastschalter-Prüfvorrichtung 0-320ms Ultraportable

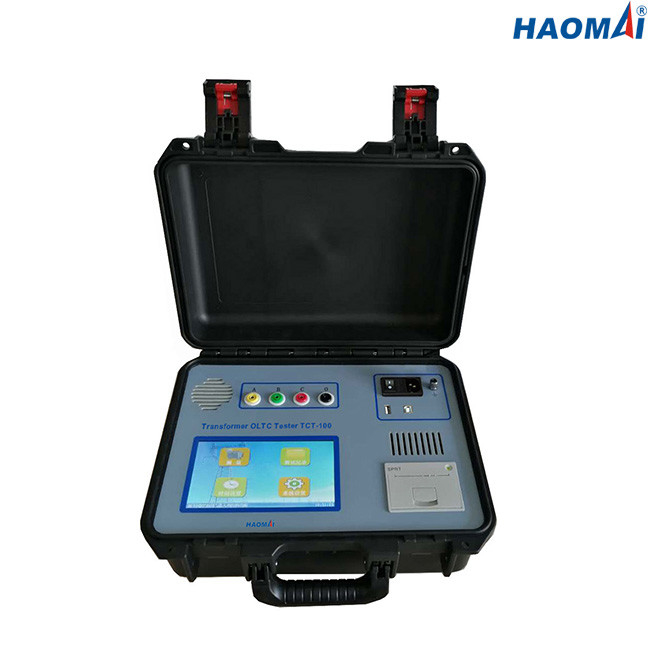

Prüfvorrichtung des Transformator-OLTC

Modell: TCT-100

Fähig, Stufenschalter von Transformatoren zu prüfen

Prüfvorrichtung TCT-100 des Transformator-OLTC wird benutzt, um die Übergangswellenform, die Übergangszeit, den Übergangswiderstand und die Dreiphasensynchronisierung des Stufenschalters der Transformatoren zu messen.

Hauptmerkmale

1) Fähig, Übergangswellenform, Übergangszeit, Übergangswiderstand und Dreiphasensynchronisierung zu messen

2) Touch Screen für Operation

3) Hochgeschwindigkeits-A-/Dumwandlung

4) Hochgeschwindigkeitsprobenahme 100kHz

5) Unabhängige Spannungsquelle und -Konstantstromquelle

6) Fähig, Testergebnisse über USB-Schnittstelle herunterzuladen

7) Fähig, die Testergebnisse direkt über eingebauten Drucker zu drucken

Technische Daten

◇Ausgangsstrom: 1A, 0.5A, 0.2A

◇Übergangszeitmaß

●Strecke: 0-320ms

●Genauigkeit: ±0.1% Lesungs-± 0.2ms

◇Übergangswiderstandmaß

●Strecke: 0.3Ω-20Ω @ 1A

5Ω-40Ω @ 0.5A

20Ω-100Ω @ 0.2A

●Genauigkeit: ±5% Lesungs-± 0.1Ω

◇Spannung des offenen Stromkreises: 24V

◇7 Zoll LCD-Bildschirm für Anzeige

◇USB-Schnittstelle für das Herunterladen von Testergebnissen

◇Fähig, die Testergebnisse zu speichern bordeigen

◇Eingebauter Drucker für Testergebnisse direkt drucken

◇Stromversorgung: AC220V/230V±10%, 50Hz/60Hz

◇Maß: 340x245x210mm (13.39x9.65x8.27 herein)

◇Gewicht: 7kg (15,43 lbs)

◇Umweltbedingungen

Lagertemperatur: -20℃~60℃

Feuchtigkeit: <90>

Betriebstemperatur: -10℃~50℃

◇Sicherheits-Qualifikationen und EMC

Sicherheit: entworfen in Übereinstimmung mit IEC61010-1

EMC: heller industrieller Iec 61326

Prüfvorrichtung TCT-100 des Transformator-OLTC ist zuverlässiges Werkzeug für die Prüfung des Stufenschalters der Transformatoren.
