50,27 lbs Tan Delta Power Transformer Test stellten Ausrüstung 12kV Mehrphasen- ein

Kapazitanz und Verlustfaktor-Test-System

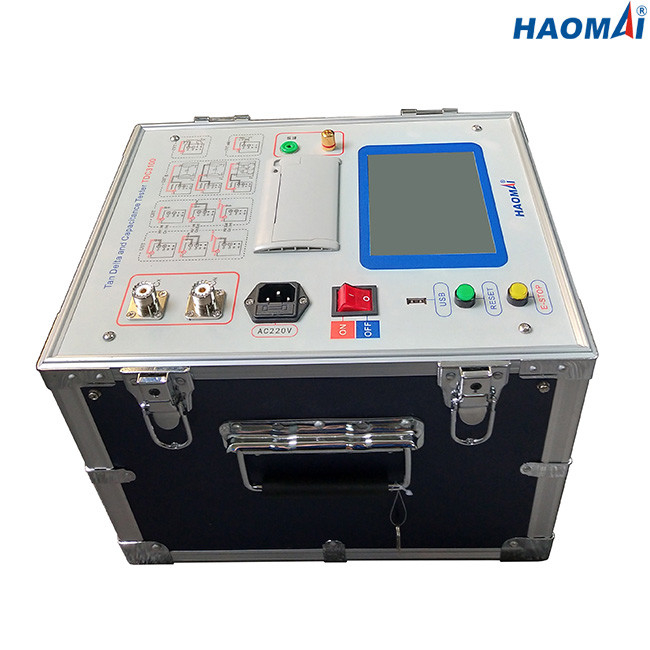

Modell: TDC3100

Kapazitanz und Energie/Verlustfaktor-Test-System TDC3100, nämlich C&DF-Test-Satz, ist das starke Testsystem für das Analysieren der Isolierungszustandes der Hochspannungsausrüstung, indem sie die Energie/den Verlustfaktor und die Kapazitanz messen.

Kapazitanz und Energie/Verlustfaktor-Test-System TDC3100 ist 22.8kg (50,27 lbs), das es einfach, zu den Prüfungsstandorten zu transportieren macht. Der Touch Screen auf dem Gremium von TDC3100 macht die Operation einfacher und schneller.

Hauptmerkmale

1)Prüfnorm: IEC60247

2)Auswählbarer Testmodus: UST, GST, GSTg

3)10 KV-Isolierungsenergiefaktor/Maß des Verlustfaktors (tan∂)

4)Kapazitanzmaß bis 60 N-Düngung bei 12 KV

5)CVT-Verhältnistest verfügbar (passend für CVT mit Genauigkeitsklasse 1,0 oder 3,0)

6)Funk-Entstörung Stromkreise für die Prüfung unter schweren Störungs- oder Geräuschbedingungen

7)Touch Screen für einfache und schnelle Operation

8)Eingebauter Thermal-Drucker für ausdruckende Testergebnisse direkt

Technische Daten

●Prüfnorm: IEC60247

●Interner Hochspg-Ertrag: 0.5~12kV

Ertraggenauigkeit: ± (reading×1%)

Entschließung: 100V

Höchstleistung gegenwärtig: 200mA

Kapazität: 2000VA

●Selbst-Erregung Energiequelle: WECHSELSTROM 0~50V/15A

●Maß des Verlustfaktor-(tgδ)

Messbereich: keine Grenze

Genauigkeit: ± (reading×1%+0.040%)

Entschließung: 0,001%

●Maß der Kapazitanz-(CX)

Messbereich: 15pF < Cx="">

CX < 60nF="">

CX < 150nF="">

CX < 300nF="">

CX <300nf for="" CVT="" test="">

Genauigkeit: ± (reading×1%+1.00pF)

Entschließung: 0.001pF (4 gültige digitale)

●CVT-Verhältnis-Test (passend für CVT mit Genauigkeitsklasse 1,0 oder 3,0)

Messbereich: 10~10000

Genauigkeit: 1%

●Frequenz

Einfrequenz: 50Hz oder 60Hz

Variable Frequenz: 45Hz/55Hz, 47.5Hz/52.5Hz, 55Hz/65Hz, 57.5Hz/62.5Hz

●Eingebauter Thermal-Drucker für den Testergebnisdruck

●USB-Schnittstelle für Testergebnis-Downloadspeicher

●Datenspeicherung: 200 Testergebnisse können in Prüfvorrichtung gespeichert werden

●Stromversorgung: besonders angefertigt (Wechselstrom 220V/230V/120V/127V±10%, 1 Phase), 50Hz/60Hz

●Umweltbedingungen

Lagertemperatur: -20℃~60℃

Betriebstemperatur: -10℃~50℃

Feuchtigkeit: <90>

●Verschieden

Maß des Wirtes: 350 x270mx270mm (13.78x10.62x10.63 herein.)

Gewicht des Wirtes: 22.8kg (50,27 lbs)

●Sicherheits-Qualifikationen und EMC

Sicherheit: entworfen in Übereinstimmung mit IEC61010-1

EMC: heller industrieller Iec 61326

Kapazitanz und Energie/Verlustfaktor-Test-System TDC3100 (C&DF-Test eingestellt) TDC3100 ist zuverlässiges Prüfgerät für Prüfungsverlustfaktor (tgδ), Energiefaktor (PF) und Kapazitanz (CX) von Transformatoren, von Leistungsschaltern, von drehenden Maschinen, von Kabeln, von CVT ETC….
