| Herkunftsort: | China |
| Markenname: | HAOMAI |
| Zertifizierung: | ISO9001:2015, CE, Type Test Report, Calibration Report |
| Modellnummer: | RELAYSTAR-1600 |
| Min Bestellmenge: | 1 Satz |
|---|---|
| Preis: | negotiable |
| Verpackung Informationen: | Transportbehälter + Sperrholzkiste |
| Lieferzeit: | 5-10 Werktage |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 400 Sätze pro Monat |
| Produktname: | Relais-Test-Satz, Relais-Test-Ausrüstung, Relais-Prüfvorrichtung, Sekundäreinspritzungs-Test-Satz | Stromabgabe: | 6x0… 40A |
|---|---|---|---|
| Spannungsertrag: | 6x0… 150V | Ertraggenauigkeit: | ≤0.1% für Wechselstrom-Ertrag |
| Max. Spitzenleistung: | 1x1000VA an 240A | Operation: | geräteintern + PC-Modus |
| Hervorheben: | 150V Schutzrelais-Test-Satz,40A Schutzrelais-Test-Satz,Ultraportable Schutzrelais-Prüfvorrichtung |
||

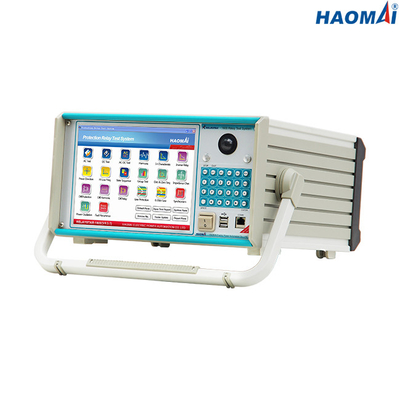

Hohe Leistung 6 Phase Schutzrelais-Test-Satz
Modell: RELAYSTAR-1600
Das RELAYSTAR-1600 ist der Vielzweckschutzrelaistest mit 6 Phasen, der für die Prüfung aller Generationen und Schutzsystemrelais eingestellt wird, die den Strom mit 6 Phasen (6x0… 40A) und die Spannung mit 6 Phasen (6x0… 150V) ausgeben können.
Das RELAYSTAR-1600 ist eine ausgezeichnete Wahl, wenn Sie höheren Strom und Leistungsabgabe wünschen (6x0… 40A, 6x300VA; 1x0… 240A, 1x1000VA) für elektromechanische Relais der Prüfungshochbelastung.

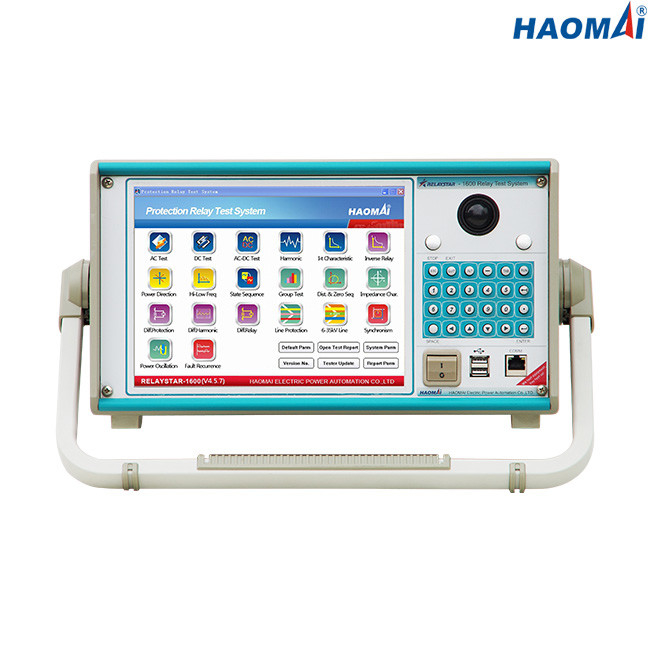

Das RELAYSTAR-1600 kann ohne einen PC bearbeitet werden. Es kombiniert eingebetteten industriellen PC, 10,4 Zoll farbenreichen TFT LCD-Schirm, eingebaute Maus und Tastatur für einfachere lokale Operation.
Hohe Leistung Schutzrelais-Testsatz RELAYSTAR-1600 mit 6 Phasen kann synchronisiert werden, um aufeinander folgende Prüfung mit den Testsätzen durchzuführen, die in den verschiedenen Nebenstellen durch sein eingebautes GPS zugeteilt werden.
Hauptmerkmale
1) Strom 6-phase (6×40A) + Ertrag der Spannung mit 6 Phasen (6×150V)
2) Eingebetteter industrieller PC with10.4-inch LCD-Bildschirm
3) Funktioniert mit oder ohne einen PC
4) Hochleistungsverstärker
5) Höhere Leistungsabgabe: 1x1000VA@240A
6) Ende, zum des Tests mit eingebautem GPS zu beenden
7) Ausgezeichnete RELAYSTAR-Software für lokalen und Fern-PC-Test
Technische Daten
Gegenwärtiger Generator
| Einstellbereich | WECHSELSTROM 6-phase (L-N) | 6x0… 40A |
| 3-phasiger Wechselstrom (L-N) | 3x0… 80A | |
| WECHSELSTROM 1-phase (LL-LN) | 1x0… 240A | |
| DC (L-N) | 6x0… ±20 A | |
| Energie | WECHSELSTROM 6-phase (L-N) | 6x300VA an 40A |
| 3-phasiger Wechselstrom (L-N) | 3x450VA an 80A | |
| WECHSELSTROM 1-phase (LL-LN) | 1x1000VA an 240A | |
| DC (L-N) | 6x120VA an 20A | |
| Genauigkeit | Wechselstrom: ±1mA (≤0.2A), ≤0.1% (0.2~40A) | |
| DC: ±5mA (0.2~0.5A), ≤0.2% (0.5~20A) | ||
| Entschließung | 1mA | |
Spannungs-Generator
| Einstellbereich | WECHSELSTROM 6-phase (L-N) | 6x0… 150V |
| 3-phasiger Wechselstrom (L-N) | 3x0… 300V | |
| DC (L-N) | 6x0… ±175V | |
| Energie | WECHSELSTROM 6-phase (L-N) | 6x80VA an 150V |
| 3-phasiger Wechselstrom (L-N) | 3x100VA an 300V | |
| DC (L-N) | 6x80VA an 175V | |
| Genauigkeit | Wechselstrom: ±2mV (0.2~2V), ≤0.1% (2~150V) | |
| DC: ±10mV (0.5~5V), ≤0.2% (5~175V) | ||
| Entschließung | 1mV | |
Zusätzliche DC-Versorgung
| Spannungsbereich | 110V/220V (max.1.5A) |
| Energie | max.165VA/330VA |
Binärer Input
| Zahl | 10 |
| Eingegebene Eigenschaften | untätiger Kontakt oder Potenzial-freier Kontakt |
| Schwelleneigenschaften | „0": 0~6V; „1": 12V~250V |
| Maximummessdauer | 999999.999s |
| Zeitgenauigkeit | ±1ms |
| Zeitentschließung | 1ms |
Binäre Ertrag
| Zahl | 8 |
| Art | untätiger Kontakt |
| Bruchkapazität | 250VAC/0.5A, 250VDC/0.2A |
Eingebaute Überwachung und Aufnahme
| Überwachung | Strom und Spannungsertrag |
| Aufnahme | Analogergebnise, binärer Input/gibt Status aus |
| Modus | Echtzeitüberwachung, keine externe Verdrahtung wird angefordert |
| Satzlänge | unbegrenzt (bis der interne Speicher voll ist) |
Allgemeine Generatoren
| Frequenz | Strecke: 0~1200Hz |
| Genauigkeit:<1mhz> | |
| Entschließung: 0.001Hz | |
| Phase | Strecke: -360° ~+360° |
| Genauigkeit: 0.1° | |
| Entschließung: 0.01° | |
| Harmonik | Überlagerungsauftrag: 2~24mal |
| Verzerrung: ≤0.5% |
Stromversorgung
| Nominale Eingangsspannung | besonders angefertigt (Wechselstrom 220V/230V/120V/127V±10%, 1 Phase) |
| Nominale Frequenz | 50/60 Hz |
| Nennstrom | 10A an 230V/an 12A an 115V |
| Verbindung | Standard-Wechselstrom-Sockel (Iec 60320) |
Umweltbedingungen
| Operationstemperatur | 0… °C +50 (°F +32… +122) |
| Lagertemperatur | -25… °C +70 (- °F 13… +158) |
| Feuchtebereich | relative Luftfeuchtigkeit 5… 95%, kondensationsfrei |
| Erschütterung | Iec 60068-2-6 (20m/s2 bei 10… 150 Hz) |
Verschieden
| Gewicht | 18kg (39,68 lbs) |
| Maße (W x H x D, ohne Griff) | 420×360×210mm (16.54x14.17x8.27 herein) |
| Verbindungshafen | 2 USB2.0 Häfen, 1 Ethernet-Anschluss |
Hohe Leistung 6 Phase Schutzrelais-Test-Satz RELAYSTAR-1600 ist die bevorzugte Wahl für Testingenieure, in den Fällen wo ausgezeichnete Transportfähigkeit erforderlich ist und der Strom mit 6 Phasen bis zu 40A genügend sind.
Hohe Leistung 6 Phase Schutzrelais-Test-Satz RELAYSTAR-1600 führte die Typprüfung in Labor Chinas KETOP, das unter ISO/IEC 17025 beglaubigt wurde.
Hohe Leistung, die 6 Phase Schutzrelais-Test RELAYSTAR-1600 einstellte, wird auch im Drittparteilabor kalibriert, das unter ISO/IEC 17025 beglaubigt wird.
Der Typprüfungs-Bericht und der Kalibrierungs-Bericht werden als unten gezeigt.
