Name: Doppelbetriebsart-Sekundäreinspritzungs-Test Kit For Protection Relay 40A 150V
Brand: HAOMAI
SKU: RELAYSTAR-1600

Startseite Produkte Sekundäreinspritzungs-Test-Satz

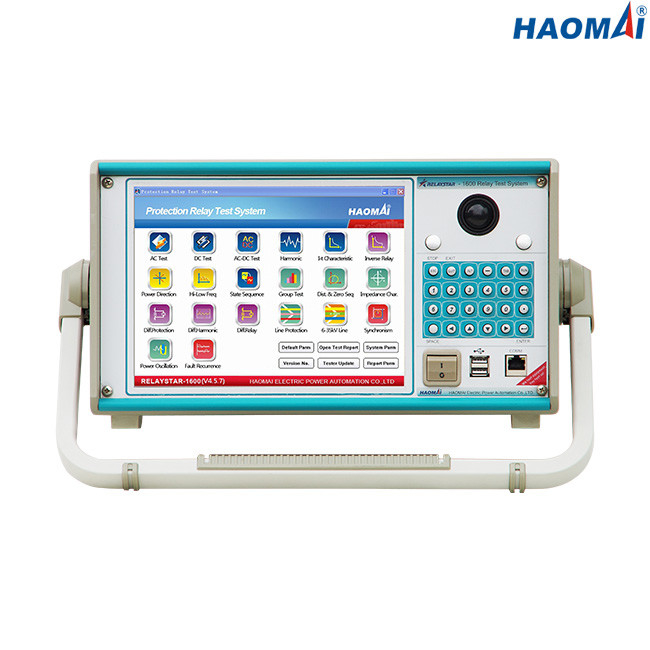

Doppelbetriebsart-Sekundäreinspritzungs-Test Kit For Protection Relay 40A 150V

Produktdetails:

Herkunftsort:	China
Markenname:	HAOMAI
Zertifizierung:	ISO9001:2015, Type Test Report, Calibration Report
Modellnummer:	RELAYSTAR-1600

Zahlung und Versand AGB:

Min Bestellmenge:	1 Satz
Preis:	negotiation
Verpackung Informationen:	Transportbehälter + Sperrholzkiste
Lieferzeit:	5-10 Werktage
Zahlungsbedingungen:	T/T
Versorgungsmaterial-Fähigkeit:	400 Sätze pro Monat

Kontakt

Ausführliche Produkt-Beschreibung

Produktname:	Schutzrelais-Test-Satz, Relais-Test-Ausrüstung, Relais-Test-System	Stromabgabe:	6x0… 40A
Spannungsertrag:	6x0… 150V	Ertraggenauigkeit:	≤0.1% für Wechselstrom-Ertrag
Max. Spitzenleistung:	1x1000VA an 240A	Operation:	geräteintern + PC-Modus
Markieren:	Logisch-duale Operations-Sekundäreinspritzungs-Test-Ausrüstung , Sekundärtest-Ausrüstung der einspritzungs-40A , Sekundärtest der einspritzungs-150V für Schutzrelais

Multifunktionssechs-phase Sekundäreinspritzungs-Test-Satz

Modell: RELAYSTAR-1600

Die Sechs-Phase, die Sekundäreinspritzungs-Test RELAYSTAR-1600 einstellte, ist der Multifunktionstest, der mit 6 gegenwärtigen Ausgabekanälen (6x0… 40A) eingestellt wird und 6 Spannungsausgabekanäle (6x0… 150V), der hat, ist hauptsächlich für Sekundärprüfung von Schutzrelais bestimmt. Praktisch alle Schutzsystemrelais können, wie elektromechanische, Festkörper- und mikroprozessorgesteuerte Schutzrelais geprüft werden.

Multifunktionssechs-phase, die Sekundäreinspritzungs-Test RELAYSTAR-1600 einstellte, hat die Fähigkeit, durch eingebetteten industriellen PC und farbenreichen TFT LCD-Schirm manuell gesteuert zu werden, der dem Benutzer, Handbuch, Dauerzustand und dynamische Prüfung schnell und leicht durchzuführen erlaubt, sowie eingebaute voreingestellte Testmodule für die meisten populären Relais zu benutzen.

Multifunktionssechs-phase, die Sekundäreinspritzungs-Test RELAYSTAR-1600 einstellte, kann synchronisiert werden, um aufeinander folgende Prüfung mit den Testsätzen durchzuführen, die in den verschiedenen Nebenstellen durch sein eingebautes GPS zugeteilt werden.

Hauptmerkmale

1) Strom 6-phase (6×40A) + 6 Ertrag der Phasenspannung (6×150V)

2) Eingebetteter industrieller PC mit 10,4 Zoll LCD-Bildschirm

3) lokaler Test und PC-Ferntest verfügbar

4) Hohe Leistung gab 1x1000VA an 240A aus

5) Eingebaute Wellenformüberwachung und -aufnahme

6) Führen Sie Ende durch, um Test über eingebautes GPS zu beenden

7) Zusatz-DC-Ertrag

8) Volle Funktions-RELAYSTAR-Test-Software

9) RIO-Import- u. -exportanlage

10) Automatische Prüfberichtschaffung

Technische Daten

Gegenwärtiger Generator

Einstellbereich	WECHSELSTROM 6-phase (L-N)	6x0… 40A
	3-phasiger Wechselstrom (L-N)	3x0… 80A
	WECHSELSTROM 1-phase (LL-LN)	1x0… 240A
	DC (L-N)	6x0… ±20 A
Energie	WECHSELSTROM 6-phase (L-N)	6x300VA an 40A
	3-phasiger Wechselstrom (L-N)	3x450VA an 80A
	WECHSELSTROM 1-phase (LL-LN)	1x1000VA an 240A
	DC (L-N)	6x120VA an 20A
Genauigkeit	Wechselstrom: ±1mA (≤0.2A), ≤0.1% (0.2~40A)
Genauigkeit	DC: ±5mA (0.2~0.5A), ≤0.2% (0.5~20A)
Entschließung	1mA

Spannungs-Generator

Einstellbereich	WECHSELSTROM 6-phase (L-N)	6x0… 150V
	3-phasiger Wechselstrom (L-N)	3x0… 300V
	DC (L-N)	6x0… ±175V
Energie	WECHSELSTROM 6-phase (L-N)	6x80VA an 150V
	3-phasiger Wechselstrom (L-N)	3x100VA an 300V
	DC (L-N)	6x80VA an 175V
Genauigkeit	Wechselstrom: ±2mV (0.2~2V), ≤0.1% (2~150V)
	DC: ±10mV (0.5~5V), ≤0.2% (5~175V)
Entschließung	1mV

Zusätzliche DC-Versorgung

Spannungsbereich	110V/220V (max.1.5A)
Energie	max.165VA/330VA

Binärer Input

Zahl	10
Eingegebene Eigenschaften	untätiger Kontakt oder Potenzial-freier Kontakt
Schwelleneigenschaften	„0": 0~6V; „1": 12V~250V
Max. Messdauer	999999.999s
Zeitgenauigkeit	±1ms
Zeitentschließung	1ms

Binäre Ertrag

Zahl	8
Art	untätiger Kontakt
Bruchkapazität	250VAC/0.5A, 250VDC/0.2A

Eingebaute Überwachung und Aufnahme

Überwachung	Strom und Spannungsertrag
Aufnahme	Analogergebnise, binärer Input/gibt Status aus
Modus	Echtzeitüberwachung, keine externe Verdrahtung wird angefordert
Satzlänge	unbegrenzt (bis der interne Speicher voll ist)

Allgemeine Generatoren

Frequenz	Strecke: 0~1200Hz
	Genauigkeit:<1mhz>
	Entschließung: 0.001Hz
Phase	Strecke: -360° ~+360°
	Genauigkeit: 0.1°
	Entschließung: 0.01°
Harmonik	Überlagerungsauftrag: 2~24mal
Harmonik	Verzerrung: ≤0.5%

Stromversorgung

Nominale Eingangsspannung	besonders angefertigt (Wechselstrom 220V/230V/120V±10%, 1 Phase)
Nominale Frequenz	50/60 Hz
Nennstrom	10A an 230V/an 12A an 115V
Verbindung	Standard-Wechselstrom-Sockel (Iec 60320)

Umweltbedingungen

Operationstemperatur	0… °C +50 (°F +32… +122)
Lagertemperatur	-25… °C +70 (- °F 13… +158)
Feuchtebereich	relative Luftfeuchtigkeit 5… 95%, kondensationsfrei
Erschütterung	Iec 60068-2-6 (20m/s2 bei 10… 150 Hz)

Verschieden

Gewicht	18kg (39,68 lbs)
Maße (W x H x D, ohne Griff)	420×360×210mm (16.54x14.17x8.27 herein)
Verbindungshafen	2 USB2.0 Häfen, 1 Ethernet-Anschluss

Multifunktionssechs-phase ist Sekundäreinspritzungs-Test-Satz RELAYSTAR-1600 das tragbare und zuverlässige Werkzeug für die Prüfung von Schutzrelais in den Nebenstellen.
