Hohe Leistung 6 Phase Sekundäreinspritzungs-Test-Satz

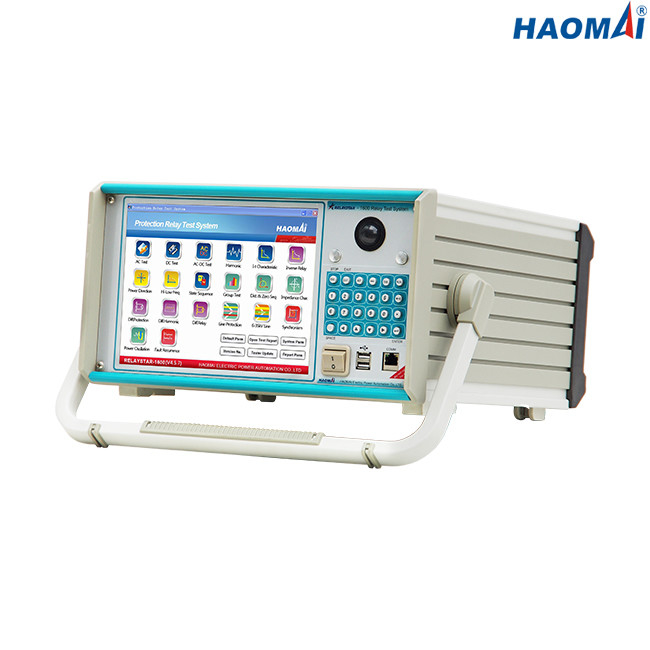

Modell: RELAYSTAR-1600
Das RELAYSTAR-1600 ist der Sekundäreinspritzungstest mit 6 Phasen, der für die Prüfung aller Generationen und Schutzsystemrelais eingestellt wird, die den Strom mit 6 Phasen (6x0… 40A) und die Spannung mit 6 Phasen (6x0… 150V) ausgeben können. Seine starke Stromquelle (6x0… 40A, 6x300VA; 1x0… 240A, 1x1000VA) ist zur Prüfung von elektromechanischen Relais der Hochbelastung mit Nachfragen der hohen Leistung fähig.
kann Sekundärtestsatz RELAYSTAR-1600 der einspritzung 6-phase synchronisiert werden, um aufeinander folgende Prüfung mit den Testsätzen durchzuführen, die in den verschiedenen Nebenstellen durch sein eingebautes GPS zugeteilt werden.
Dem lokalen Software-System einspritzungs-Testsatzes RELAYSTAR-1600 mit 6 Phasen des Sekundärist basiert auf Windows-System entworfen. Es kann entweder durch eingebetteten industriellen PC mit 10,4 Zoll TFT LCD-Schirm oder durch die Test-Software bearbeitet werden, die auf einem PC läuft.
Hauptmerkmale:
1) Strom 6-phase (6×40A) + Ertrag der Spannung mit 6 Phasen (6×150V)
2) Eingebetteter industrieller PC mit 10,4 Zoll LCD-Bildschirm
3) lokaler Test und PC-Ferntest verfügbar
4) Linearer Endverstärker der Hochleistung
5) Eingebaute Überwachung und Aufnahme
6) Ende, zum des Tests mit eingebautem GPS zu beenden
7) Intelligenter Selbstschutz
8) Reichliche Testmodule
Technische Daten
Gegenwärtiger Generator
| Einstellbereich |
WECHSELSTROM 6-phase (L-N) |
6x0… 40A |
| 3-phasiger Wechselstrom (L-N) |
3x0… 80A |
| WECHSELSTROM 1-phase (LL-LN) |
1x0… 240A |
| DC (L-N) |
6x0… ±20 A |
| Energie |
WECHSELSTROM 6-phase (L-N) |
6x300VA an 40A |
| 3-phasiger Wechselstrom (L-N) |
3x450VA an 80A |
| WECHSELSTROM 1-phase (LL-LN) |
1x1000VA an 240A |
| DC (L-N) |
6x120VA an 20A |
| Genauigkeit |
Wechselstrom: ±1mA (≤0.2A), ≤0.1% (0.2~40A) |
| DC: ±5mA (0.2~0.5A), ≤0.2% (0.5~20A) |
| Entschließung |
1mA |
Spannungs-Generator
| Einstellbereich |
WECHSELSTROM 6-phase (L-N) |
6x0… 150V |
| 3-phasiger Wechselstrom (L-N) |
3x0… 300V |
| DC (L-N) |
6x0… ±175V |
| Energie |
WECHSELSTROM 6-phase (L-N) |
6x80VA an 150V |
| 3-phasiger Wechselstrom (L-N) |
3x100VA an 300V |
| DC (L-N) |
6x80VA an 175V |
| Genauigkeit |
Wechselstrom: ±2mV (0.2~2V), ≤0.1% (2~150V) |
| DC: ±10mV (0.5~5V), ≤0.2% (5~175V) |
| Entschließung |
1mV |
Zusätzliche DC-Versorgung
| Spannungsbereich |
110V/220V (max.1.5A) |
| Energie |
max.165VA/330VA |
Binärer Input
| Zahl |
10 |
| Eingegebene Eigenschaften |
untätiger Kontakt oder Potenzial-freier Kontakt |
| Schwelleneigenschaften |
„0": 0~6V; „1": 12V~250V |
| Max. Messdauer |
999999.999s |
| Zeitgenauigkeit |
±1ms |
| Zeitentschließung |
1ms |
Binäre Ertrag
| Zahl |
8 |
| Art |
untätiger Kontakt |
| Bruchkapazität |
250VAC/0.5A, 250VDC/0.2A |
Eingebaute Überwachung und Aufnahme
| Überwachung |
Strom und Spannungsertrag |
| Aufnahme |
Analogergebnise, binärer Input/gibt Status aus |
| Modus |
Echtzeitüberwachung, keine externe Verdrahtung wird angefordert |
| Satzlänge |
unbegrenzt (bis der interne Speicher voll ist) |
Allgemeine Generatoren
| Frequenz |
Strecke: 0~1200Hz |
| Genauigkeit:<1mhz>
|
| Entschließung: 0.001Hz |
| Phase |
Strecke: -360° ~+360° |
| Genauigkeit: 0.1° |
| Entschließung: 0.01° |
| Harmonik |
Überlagerungsauftrag: 2~24mal |
| Verzerrung: ≤0.5% |
Stromversorgung
| Nominale Eingangsspannung |
besonders angefertigt (Wechselstrom 220V/230V/120V±10%, 1 Phase) |
| Nominale Frequenz |
50/60 Hz |
| Nennstrom |
10A an 230V/an 12A an 115V |
| Verbindung |
Standard-Wechselstrom-Sockel (Iec 60320) |
Umweltbedingungen
| Operationstemperatur |
0… °C +50 (°F +32… +122) |
| Lagertemperatur |
-25… °C +70 (- °F 13… +158) |
| Feuchtebereich |
relative Luftfeuchtigkeit 5… 95%, kondensationsfrei |
| Erschütterung |
Iec 60068-2-6 (20m/s2 bei 10… 150 Hz) |
Verschieden
| Gewicht |
18kg (39,68 lbs) |
| Maße (W x H x D, ohne Griff) |
420×360×210mm (16.54x14.17x8.27 herein) |
| Verbindungshafen |
2 USB2.0 Häfen, 1 Ethernet-Anschluss |
Sicherheitsnormen, elektromagnetische Kompatibilität
| EMC |
Das Produkt befolgt die elektromagnetische Kompatibilität (EMC) richtungweisendes 2004/108/EC (CER sich anpassen) |
| Iec 61326-1; Iec 61000-6-4; Iec 61000-3-2/3 |
| Sicherheit |
Das Produkt befolgt die Niederspannung richtungweisendes 2006/95/EC (CER sich anpassen). |
| Iec 61010-1 |
Sekundärtest der einspritzungs-6-phase einstellte RELAYSTAR-1600 ist eine ausgezeichnete Wahl damit die Prüfung und die Inbetriebsetzer das Schutzrelais durchführen, das auf Standort prüft.
