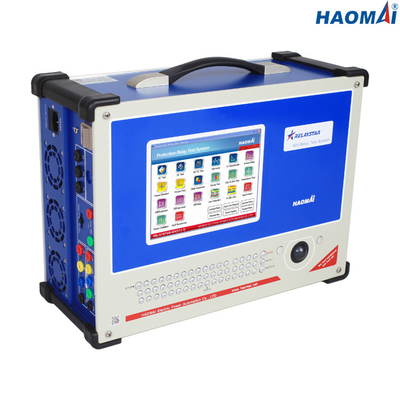

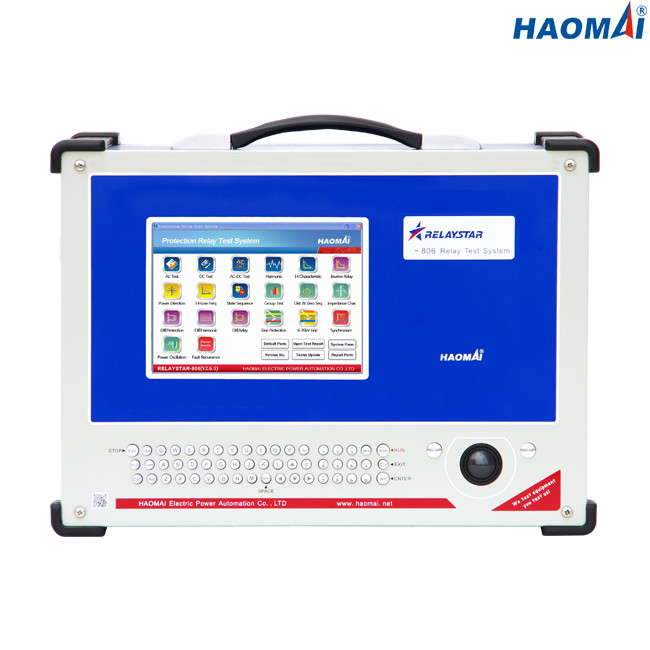

3-phasiger Schutzrelais-Test-Satz
Modell: RELAYSTAR-806
Das RELAYSTAR-806 ist der einteilige Schutzrelaistest, der für die elektromechanischen, Festkörper- und mikroprozessorgesteuerten Schutzrelais der Prüfung eingestellt wird.
Die Einheit ist extrem kompakt und schroff. Der Entwurf enthält das späteste in der modernen digitalen Mikroprozessorentechnologie, um unschlagbare Ausgangskennlinien im Hinblick auf Energie, Genauigkeit, niedrige Verzerrung und dynamische Fähigkeit zu erzielen. Diese Technologie erlaubt Benutzern, viele verschiedenen speziellen Funktionen zu prüfen, die in der Relaisprüfung, ohne den Bedarf von zusätzlichen Zusätzen erfordert werden. Alle Ausgangssignale werden digital erzeugt, verstärkt, und innerlich kontrolliert durch die intelligenten Generator-Module, die die Auftragseingänge vom Vorderteil interpretieren, um einen in hohem Grade genauen, stabilen und niedrigen verzerrten Ertrag zu produzieren, Unabhängiger der Spannungsversorgung.
Das RELAYSTAR-806 ist fähig, aufeinander folgenden Test über eingebautes GPS-Modul durchzuführen und Empfangenzusatz.
Hauptmerkmale
1) Drehstrom (3×40A) + Ertrag der Spannung mit 4 Phasen (4×150V)
2) Eingebetteter industrieller PC mit 8 Zoll LCD-Bildschirm
3) lokaler Test und PC-Ferntest verfügbar
4) Linearer Endverstärker der Hochleistung
5) Ende, zum des Tests mit eingebautem GPS zu beenden
6) Unabhängiges Zusatz-DC
7) Intelligenter Selbstschutz
8) Reichliche Testmodule
Technische Daten
Gegenwärtiger Generator
| Einstellbereich |
3-phasiger Wechselstrom (L-N) |
3x0… 40A |
| WECHSELSTROM 1-phase (LL-LN) |
1x0… 120A |
| DC (L-N) |
3x… ±10A |
|
Energie
|
3-phasiger Wechselstrom (L-N) |
3x300VA an 40A |
| WECHSELSTROM 1-phase (LL-LN) |
1x1000VA an 120A |
| DC (L-N) |
3x120VA an 10A |
| Genauigkeit |
Wechselstrom: ±1mA (≤0.2A), ≤0.1% (0.2~40A) |
| DC: ±5mA (0~0.5A), ≤0.2% (0.5~10A) |
| Entschließung |
1mA |
Spannungs-Generator
| Einstellbereich |
WECHSELSTROM 4-phase (L-N) |
4x0… 150V |
| WECHSELSTROM 1-phase (L-L) |
1x0… 300V |
| DC (L-N) |
3x… ±160V |
| Energie |
WECHSELSTROM 4-phase (L-N) |
4x70VA an 150V |
| WECHSELSTROM 1-phase (L-L) |
1x140VA an 300V |
| DC (L-N) |
3x80VA an 160V |
| Genauigkeit |
Wechselstrom: ±2mV (0.2~2V), ≤0.1% (2~150V) |
| DC: ±10mV (0~5V), ≤0.2% (5~160V) |
| Entschließung |
1mV |
Zusätzliche DC-Versorgung
| Spannungsbereich |
110V/220V (max.1.5A) |
| Energie |
max.165VA/330VA |
Binärer Input
| Zahl |
8 |
| Eingegebene Eigenschaften |
untätiger Kontakt oder Potenzial-freier Kontakt |
| Schwelleneigenschaften |
„0": 0~6V; „1": 12V~250V |
| Max. Messdauer |
999999.999s |
| Zeitgenauigkeit |
±1ms |
| Zeitentschließung |
1ms |
Binäre Ertrag
| Zahl |
4 |
| Art |
untätiger Kontakt |
| Bruchkapazität |
250VAC/0.5A, 250VDC/0.2A |
Allgemeine Generatoren
| Frequenz |
Strecke: 0~1200Hz |
| Genauigkeit:<1mhz>
|
| Entschließung: 0.001Hz |
| Phase |
Strecke: -360° ~+360° |
| Genauigkeit: 0.1° |
| Entschließung: 0.01° |
| Harmonik |
Überlagerungsauftrag: 2~24mal |
| Verzerrung: ≤0.5% |
Stromversorgung
| Nominale Eingangsspannung |
besonders angefertigt (Wechselstrom 220V/230V/120V±10%, 1 Phase) |
| Nominale Frequenz |
50/60 Hz |
| Nennstrom |
10A an 230V/an 12A an 115V |
| Verbindung |
Standard-Wechselstrom-Sockel (Iec 60320) |
Umweltbedingungen
| Operationstemperatur |
0… °C +50 (°F +32… +122) |
| Lagertemperatur |
-25… °C +70 (- °F 13… +158) |
| Feuchtebereich |
relative Luftfeuchtigkeit 5… 95%, kondensationsfrei |
| Erschütterung |
Iec 60068-2-6 (20m/s2 bei 10… 150 Hz) |
Verschieden
| Gewicht |
18kg (39,68 lbs) |
| Maße (W x H x D, ohne Griff) |
405×300×164mm (15.94x11.81x6.46 herein) |
| Verbindungshafen |
2 USB2.0 Häfen, 1 Ethernet-Anschluss |
Die Kompaktbauweise und die Hochleistung, die linearer Endverstärker 3-phasigen Schutzrelaistest machen, stellten RELAYSTAR-806 besonders passend für die Prüfung und das In Auftrag geben der Arbeit in der Verteilung und in den Industriesystemen ein.
3-phasiger Schutzrelais-Test-Satz RELAYSTAR-806 führte die Typprüfung in Labor Chinas KETOP, das unter ISO/IEC 17025 beglaubigt wurde.
3-phasiger Schutzrelais-Test stellte RELAYSTAR-806 wird kalibriert auch im Drittparteilabor ein, das unter ISO/IEC 17025 beglaubigt wurde.
Der Typprüfungs-Bericht und der Kalibrierungs-Bericht, der durch Labor herausgegeben wird, werden als unten gezeigt.
