Umfassender Dreiphasenschutzrelais-Test-Satz

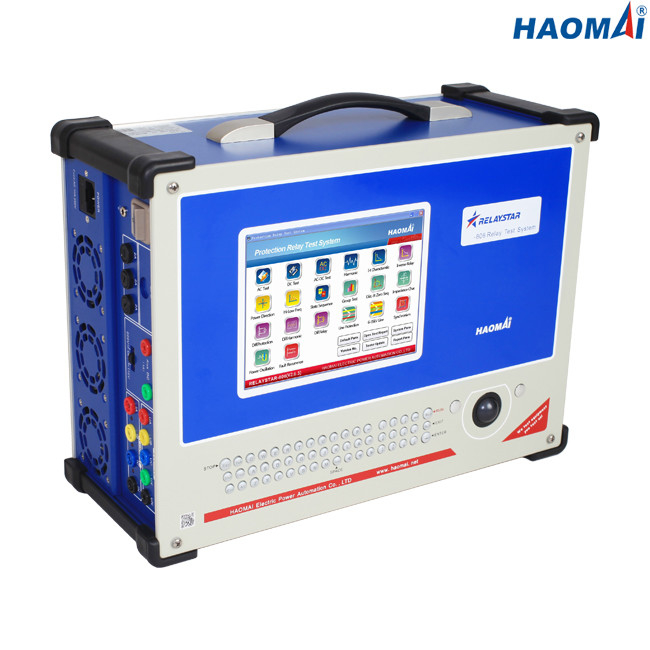

Modell: RELAYSTAR-806
Das RELAYSTAR-806 ist umfassender Dreiphasenschutzrelais-Testsatz und Beauftragungswerkzeug. Es hat 7 Kanäle für Ertrag ((3I + 4U) und jeder Ausgabekanal ist unabhängige und simultane Steuerung der Größe, des Phasenwinkels und der Frequenzwerte.
Die Ausrüstung RELAYSTAR-806 kann über eingebetteten industriellen PC mit 8 Zoll LCD-Bildschirm, volle Tastatur unabhängig bearbeitet werden und Maus, kein PC erforderte. Der Betreiber kann Ausrüstung RELAYSTAR-806 an Laptop, die Software des Gebrauches RELAYSTAR auch anschließen, die auf dem Laptop mit Windows läuft, das, um die Ausrüstung RELAYSTAR-806 völlig zu steuern, um alle Tests abzuschließen und die Testergebnisse in Laptop zu speichern Betriebssystem ist.
Hauptmerkmale
1) Universalrelaistestanwendungen
2) Ertrag 7-channel (3I + 4U)
2) Eingebetteter industrieller PC mit 8 Zoll LCD-Bildschirm, voller Tastatur und Maus
3) Steuerung und mit oder ohne PC funktionieren
4) Unabhängiger ZUSATZdc-Ertrag
5) Ende, zum des Tests mit eingebautem GPS zu beenden
6) Volle Funktions-RELAYSTAR-Test-Software
7) RIO-Dateiimport- u. -exportanlage
8) Stromnetzmodell für dynamische Prüfung
9) On-line-Vektoranzeige
10) Anschaltung, zum des Tests (SOTF) zu bemängeln
11) Automatische Prüfberichtschaffung
12) Software-Upgrade kostenlos
Technische Daten
Gegenwärtiger Generator
| Einstellbereich |
3-phasiger Wechselstrom (L-N) |
3x0… 40A |
| WECHSELSTROM 1-phase (LL-LN) |
1x0… 120A |
| DC (L-N) |
3x… ±10A |
|
Energie
|
3-phasiger Wechselstrom (L-N) |
3x300VA an 40A |
| WECHSELSTROM 1-phase (LL-LN) |
1x1000VA an 120A |
| DC (L-N) |
3x120VA an 10A |
| Genauigkeit |
Wechselstrom: ±1mA (≤0.2A), ≤0.1% (0.2~40A) |
| DC: ±5mA (0~0.5A), ≤0.2% (0.5~10A) |
| Entschließung |
1mA |
Spannungs-Generator
| Einstellbereich |
WECHSELSTROM 4-phase (L-N) |
4x0… 150V |
| WECHSELSTROM 1-phase (L-L) |
1x0… 300V |
| DC (L-N) |
3x… ±160V |
| Energie |
WECHSELSTROM 4-phase (L-N) |
4x70VA an 150V |
| WECHSELSTROM 1-phase (L-L) |
1x140VA an 300V |
| DC (L-N) |
3x80VA an 160V |
| Genauigkeit |
Wechselstrom: ±2mV (0.2~2V), ≤0.1% (2~150V) |
| DC: ±10mV (0~5V), ≤0.2% (5~160V) |
| Entschließung |
1mV |
Zusätzlicher DC-Ertrag
| Spannungsbereich |
110V/220V (max.1.5A) |
| Energie |
max.165VA/330VA |
Binärer Input
| Zahl |
8 |
| Eingegebene Eigenschaften |
untätiger Kontakt oder Potenzial-freier Kontakt |
| Schwelleneigenschaften |
„0": 0~6V; „1": 12V~250V |
| Max. Messdauer |
999999.999s |
| Zeitgenauigkeit |
±1ms |
| Zeitentschließung |
1ms |
Binäre Ertrag
| Zahl |
4 |
| Art |
untätiger Kontakt |
| Bruchkapazität |
250VAC/0.5A, 250VDC/0.2A |
Allgemeine Generatoren
| Frequenz |
Strecke: 0~1200Hz |
| Genauigkeit:<1mhz>
|
| Entschließung: 0.001Hz |
| Phase |
Strecke: -360° ~+360° |
| Genauigkeit: 0.1° |
| Entschließung: 0.01° |
| Harmonik |
Überlagerungsauftrag: 2~24mal |
| Verzerrung: ≤0.5% |
Stromversorgung
| Nominale Eingangsspannung |
besonders angefertigt (Wechselstrom 220V/230V/120V±10%, 1 Phase) |
| Nominale Frequenz |
50/60 Hz |
| Nennstrom |
10A an 230V/an 12A an 115V |
| Verbindung |
Standard-Wechselstrom-Sockel (Iec 60320) |
Verschieden
| Gewicht |
18kg (39,68 lbs) |
| Maße (W x H x D, ohne Griff) |
405×300×164mm (15.94x11.81x6.46 herein) |
| Verbindungshafen |
2 USB2.0 Häfen, 1 Ethernet-Anschluss |
Der umfassende Dreiphasenschutzrelais-Test stellte RELAYSTAR-806 ist bestimmt hauptsächlich für Sekundärprüfung von Schutzrelais ein. Praktisch alle Arten die Schutzrelais, die durch ANSI/IEEE definiert werden, können geprüft werden. Die Beispiele von, welchem RELAYSTAR-806 Test kann, werden so unter Tabelle gezeigt.
| ANSI/IEEE nein. |
Gerät-oder Funktions-Name |
| 2 |
Verspätungs-Anstarren |
| 3 |
Prüfung oder Ineinander greifen-Relais |
| 7 |
Rate-von-Änderung Relais |
| 13 |
Synchrondrehzahl-Gerät |
| 15 |
Geschwindigkeit oder Frequenz, zusammenpassendes Gerät |
| 16 |
Datenaustausch-Gerät |
| 18 |
Beschleunigung oder Gerät verlangsamend |
| 21 |
Abstands-Relais |
| 24 |
Volt pro Hertz-Relais |
| 25 |
Synchronisierenoder Synchronismus-Kontrollegerät |
| 27 |
Undervoltage-Relais |
| 30 |
Melderelais |
| 32 |
Richtungsleistungsrelais |
| 36 |
Polarität oder Polarisierungsspannungs-Gerät |
| 37 |
Unterströmung oder Underpower-Relais |
| 40 |
Feld-Relais |
| 44 |
Einheits-Reihenfolgen-Anlassrelais |
| 46 |
Rück-Phase oder Phase-Balance Stromrelais |
| 47 |
Phasenfolge-Spannungs-Relais |
| 48 |
Unvollständiges Reihenfolgen-Relais |
| 50 |
Blitzschneller Überstrom oder Rate von Aufstiegs-Relais |
| 51 |
Wechselstrom-Zeit-Überstrom-Staffel |
| 55 |
Energie-Faktor-Relais |
| 59 |
Überspannungs-Relais |
| 60 |
Spannungs-oder des aktuellen Guthabens Relais |
| 62 |
Zeit-Verzögerung stoppendes oder öffnendes Relais |
| 66 |
Einkerbungsoder rüttelndes Gerät |
| 67 |
Wechselstromrichtungsüberstrom-Relais |
| 68 |
Unangemessen oder Relais blockierend |
| 69 |
Nachgiebiges Steuergerät |
| 74 |
Warnungs-Relais |
| 76 |
DC-Stromrelais |
| 77 |
Entfernungs Messengerät |
| 78 |
Phase-Winkel messendes Relais |
| 79 |
Reclosing Relais Wechselstroms |
| 81 |
Frequenz-Relais |
| 82 |
DC, das Reclosing Relais Last-misst |
| 83 |
Automatisches selektives Steuer-oder Übergangsrelais |
| 85 |
Fördermaschinen-oder Pilot-Draht Empfänger-Relais |
| 86 |
Sperrelais |
| 87 |
Differenziales Schutzrelais |
| 91 |
Spannungs-Richtungsrelais |
| 92 |
Spannungs-und Energie-Richtungsrelais |
| 94 |
Stolpernd oder Freirelais |
