Multifunktionssechs-phasen-Schutzrelais-Test-Satz
Modell: RELAYSTAR-1600

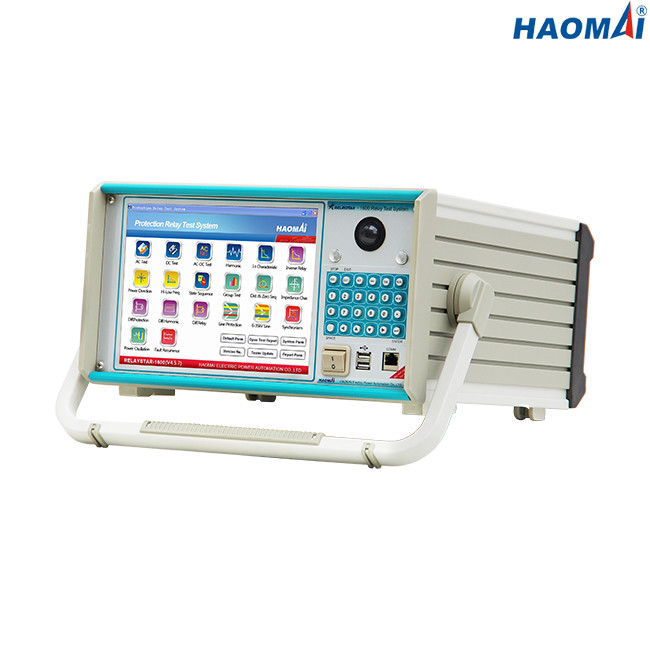

Der Sechs-Phasen-Schutzrelais-Test stellte RELAYSTAR-1600 ist der Multifunktionstest ein, der mit 6 gegenwärtigen Ausgabekanälen eingestellt wurde und 6 Spannungsausgabekanäle, der hat, ist hauptsächlich für Sekundärprüfung von Schutzrelais bestimmt. Praktisch alle Schutzsystemrelais können, wie elektromechanische, Festkörper- und mikroprozessorgesteuerte Schutzrelais geprüft werden.
Multifunktionssechs-phasen-Schutzrelais-Test stellte RELAYSTAR-1600 hat die Fähigkeit, durch eingebetteten industriellen PC und farbenreichen TFT LCD-Schirm manuell gesteuert zu werden, der dem Benutzer, Handbuch, Dauerzustand und dynamische Prüfung schnell und leicht durchzuführen erlaubt, sowie eingebaute voreingestellte Testmodule für die meisten populären Relais zu benutzen ein.
Multifunktionssechs-phasen-Schutzrelais-Test stellte RELAYSTAR-1600 kann synchronisiert werden, um aufeinander folgende Prüfung mit den Testsätzen durchzuführen ein, die in den verschiedenen Nebenstellen durch sein eingebautes GPS zugeteilt wurden.
Hauptmerkmale
1) Strom 6-phase (6×40A) + 6 Ertrag der Phasenspannung (6×150V)
2) Eingebetteter industrieller PC mit 10,4 Zoll LCD-Bildschirm
3) lokaler Test und PC-Ferntest verfügbar
4) Hohe Leistung gab 1x1000VA an 240A aus
5) Eingebaute Überwachung und Aufnahme
6) Ende, zum des Tests mit eingebautem GPS zu beenden
7) Variabler Batteriesimulator
8) Volle Funktions-RELAYSTAR-Test-Software
9) RIO-Import- u. -exportanlage
10) Automatische Prüfberichtschaffung
Technische Daten
Gegenwärtiger Generator
| Einstellbereich |
WECHSELSTROM 6-phase (L-N) |
6x0… 40A |
| 3-phasiger Wechselstrom (L-N) |
3x0… 80A |
| WECHSELSTROM 1-phase (LL-LN) |
1x0… 240A |
| DC (L-N) |
6x0… ±20 A |
| Energie |
WECHSELSTROM 6-phase (L-N) |
6x300VA an 40A |
| 3-phasiger Wechselstrom (L-N) |
3x450VA an 80A |
| WECHSELSTROM 1-phase (LL-LN) |
1x1000VA an 240A |
| DC (L-N) |
6x120VA an 20A |
| Genauigkeit |
Wechselstrom: ±1mA (≤0.2A), ≤0.1% (0.2~40A) |
| DC: ±5mA (0.2~0.5A), ≤0.2% (0.5~20A) |
| Entschließung |
1mA |
Spannungs-Generator
| Einstellbereich |
WECHSELSTROM 6-phase (L-N) |
6x0… 150V |
| 3-phasiger Wechselstrom (L-N) |
3x0… 300V |
| DC (L-N) |
6x0… ±175V |
| Energie |
WECHSELSTROM 6-phase (L-N) |
6x80VA an 150V |
| 3-phasiger Wechselstrom (L-N) |
3x100VA an 300V |
| DC (L-N) |
6x80VA an 175V |
| Genauigkeit |
Wechselstrom: ±2mV (0.2~2V), ≤0.1% (2~150V) |
| DC: ±10mV (0.5~5V), ≤0.2% (5~175V) |
| Entschließung |
1mV |
Zusätzliche DC-Versorgung
| Spannungsbereich |
110V/220V (max.1.5A) |
| Energie |
max.165VA/330VA |
Binärer Input
| Zahl |
10 |
| Eingegebene Eigenschaften |
untätiger Kontakt oder Potenzial-freier Kontakt |
| Schwelleneigenschaften |
„0": 0~6V; „1": 12V~250V |
| Max. Messdauer |
999999.999s |
| Zeitgenauigkeit |
±1ms |
| Zeitentschließung |
1ms |
Binäre Ertrag
| Zahl |
8 |
| Art |
untätiger Kontakt |
| Bruchkapazität |
250VAC/0.5A, 250VDC/0.2A |
Eingebaute Überwachung und Aufnahme
| Überwachung |
Strom und Spannungsertrag |
| Aufnahme |
Analogergebnise, binärer Input/gibt Status aus |
| Modus |
Echtzeitüberwachung, keine externe Verdrahtung wird angefordert |
| Satzlänge |
unbegrenzt (bis der interne Speicher voll ist) |
Allgemeine Generatoren
| Frequenz |
Strecke: 0~1200Hz |
| Genauigkeit:<1mhz>
|
| Entschließung: 0.001Hz |
| Phase |
Strecke: -360° ~+360° |
| Genauigkeit: 0.1° |
| Entschließung: 0.01° |
| Harmonik |
Überlagerungsauftrag: 2~24mal |
| Verzerrung: ≤0.5% |
Stromversorgung
| Nominale Eingangsspannung |
besonders angefertigt (Wechselstrom 220V/230V/120V±10%, 1 Phase) |
| Nominale Frequenz |
50/60 Hz |
| Nennstrom |
10A an 230V/an 12A an 115V |
| Verbindung |
Standard-Wechselstrom-Sockel (Iec 60320) |
Umweltbedingungen
| Operationstemperatur |
0… °C +50 (°F +32… +122) |
| Lagertemperatur |
-25… °C +70 (- °F 13… +158) |
| Feuchtebereich |
relative Luftfeuchtigkeit 5… 95%, kondensationsfrei |
| Erschütterung |
Iec 60068-2-6 (20m/s2 bei 10… 150 Hz) |
Verschieden
| Gewicht |
18kg (39,68 lbs) |
| Maße (W x H x D, ohne Griff) |
420×360×210mm (16.54x14.17x8.27 herein) |
| Verbindungshafen |
2 USB2.0 Häfen, 1 Ethernet-Anschluss |
Multifunktionssechs-phasen-Schutzrelais-Test stellte RELAYSTAR-1600 hat perfekten Schutz ein. Alle Strom- und Spannungsertrag sind völlig Überlastungs- und Kurzschlussbeweis und geschützt gegen externe vorübergehende Hochspannungssignale und über Temperatur.
Multifunktionssechs-phasen-Schutzrelais-Test-Satz RELAYSTAR-1600 ist die bevorzugte Wahl für Testingenieure, in den Fällen wo ausgezeichnete Transportfähigkeit erforderlich ist und der Strom mit 6 Phasen bis zu 40A genügend sind.
Multifunktionssechs-phasen-Schutzrelais-Test stellte RELAYSTAR-1600 kann verwendet werden, um die Schutzrelais GEs MULTILIN zu prüfen ein, die als untengenannte Bilder gezeigt wurden.
