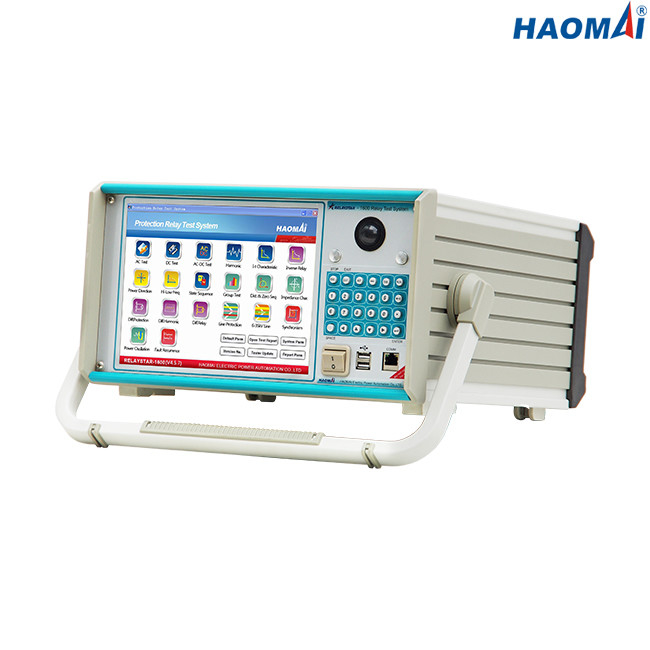

Multifunktions6 Phase Relais-Test-System
Modell: RELAYSTAR-1600
Das 6 Phase Relais-Test-System RELAYSTAR-1600 ist Multifunktionstestsystem mit 6 gegenwärtigen Ausgabekanälen (6×0… 40A) und 6 Spannungsausgabekanäle (6×0… 150V), das hat, ist hauptsächlich für Sekundärprüfung von Schutzrelais bestimmt. Praktisch alle Schutzsystemrelais können, wie elektromechanische, Festkörper- und mikroprozessorgesteuerte Schutzrelais geprüft werden.
Multifunktions6 Phase Relais-Test-System RELAYSTAR-1600 hat die Fähigkeit, durch eingebetteten industriellen PC und farbenreichen TFT LCD-Schirm manuell gesteuert zu werden, der dem Benutzer, Handbuch, Dauerzustand und dynamische Prüfung schnell und leicht durchzuführen erlaubt, sowie eingebaute voreingestellte Testmodule für die meisten populären Relais zu benutzen.
Multifunktions6 Phase Relais-Test-System RELAYSTAR-1600 kann synchronisiert werden, um aufeinander folgende Prüfung mit den Testsätzen durchzuführen, die in den verschiedenen Nebenstellen durch sein eingebautes GPS zugeteilt werden.
Hauptmerkmale
1) Strom 6-phase (6×40A) + 6 Ertrag der Phasenspannung (6×150V)
2) Eingebetteter industrieller PC mit 10,4 Zoll LCD-Bildschirm
3) lokaler Test und PC-Ferntest verfügbar
4) Hohe Leistung gab 1x1000VA an 240A aus
5) Eingebaute Wellenformüberwachung und -aufnahme
6) Führen Sie Ende durch, um Test über eingebautes GPS zu beenden
7) Zusatz-DC-Ertrag
8) Volle Funktions-RELAYSTAR-Test-Software
9) RIO-Import- u. -exportanlage
10) Automatische Prüfberichtschaffung
Technische Daten
Gegenwärtiger Generator
| Einstellbereich |
WECHSELSTROM 6-phase (L-N) |
6x0… 40A |
| 3-phasiger Wechselstrom (L-N) |
3x0… 80A |
| WECHSELSTROM 1-phase (LL-LN) |
1x0… 240A |
| DC (L-N) |
6x0… ±20 A |
| Energie |
WECHSELSTROM 6-phase (L-N) |
6x300VA an 40A |
| 3-phasiger Wechselstrom (L-N) |
3x450VA an 80A |
| WECHSELSTROM 1-phase (LL-LN) |
1x1000VA an 240A |
| DC (L-N) |
6x120VA an 20A |
| Genauigkeit |
Wechselstrom: ±1mA (≤0.2A), ≤0.1% (0.2~40A) |
| DC: ±5mA (0.2~0.5A), ≤0.2% (0.5~20A) |
| Entschließung |
1mA |
Spannungs-Generator
| Einstellbereich |
WECHSELSTROM 6-phase (L-N) |
6x0… 150V |
| 3-phasiger Wechselstrom (L-N) |
3x0… 300V |
| DC (L-N) |
6x0… ±175V |
| Energie |
WECHSELSTROM 6-phase (L-N) |
6x80VA an 150V |
| 3-phasiger Wechselstrom (L-N) |
3x100VA an 300V |
| DC (L-N) |
6x80VA an 175V |
| Genauigkeit |
Wechselstrom: ±2mV (0.2~2V), ≤0.1% (2~150V) |
| DC: ±10mV (0.5~5V), ≤0.2% (5~175V) |
| Entschließung |
1mV |
Zusätzliche DC-Versorgung
| Spannungsbereich |
110V/220V (max.1.5A) |
| Energie |
max.165VA/330VA |
Binärer Input
| Zahl |
10 |
| Eingegebene Eigenschaften |
untätiger Kontakt oder Potenzial-freier Kontakt |
| Schwelleneigenschaften |
„0": 0~6V; „1": 12V~250V |
| Max. Messdauer |
999999.999s |
| Zeitgenauigkeit |
±1ms |
| Zeitentschließung |
1ms |
Binäre Ertrag
| Zahl |
8 |
| Art |
untätiger Kontakt |
| Bruchkapazität |
250VAC/0.5A, 250VDC/0.2A |
Eingebaute Überwachung und Aufnahme
| Überwachung |
Strom und Spannungsertrag |
| Aufnahme |
Analogergebnise, binärer Input/gibt Status aus |
| Modus |
Echtzeitüberwachung, keine externe Verdrahtung wird angefordert |
| Satzlänge |
unbegrenzt (bis der interne Speicher voll ist) |
Allgemeine Generatoren
| Frequenz |
Strecke: 0~1200Hz |
| Genauigkeit:<1mhz>
|
| Entschließung: 0.001Hz |
| Phase |
Strecke: -360° ~+360° |
| Genauigkeit: 0.1° |
| Entschließung: 0.01° |
| Harmonik |
Überlagerungsauftrag: 2~24mal |
| Verzerrung: ≤0.5% |
Stromversorgung
| Nominale Eingangsspannung |
besonders angefertigt (Wechselstrom 220V/230V/120V±10%, 1 Phase) |
| Nominale Frequenz |
50/60 Hz |
| Nennstrom |
10A an 230V/an 12A an 115V |
| Verbindung |
Standard-Wechselstrom-Sockel (Iec 60320) |
Umweltbedingungen
| Operationstemperatur |
0… °C +50 (°F +32… +122) |
| Lagertemperatur |
-25… °C +70 (- °F 13… +158) |
| Feuchtebereich |
relative Luftfeuchtigkeit 5… 95%, kondensationsfrei |
| Erschütterung |
Iec 60068-2-6 (20m/s2 bei 10… 150 Hz) |
Verschieden
| Gewicht |
18kg (39,68 lbs) |
| Maße (W x H x D, ohne Griff) |
420×360×210mm (16.54x14.17x8.27 herein) |
| Verbindungshafen |
2 USB2.0 Häfen, 1 Ethernet-Anschluss |
Multifunktions6 Phase Relais-Test-System RELAYSTAR-1600 ist das leistungsfähige Werkzeug für die Prüfung aller Arten Schutzrelais in den Kraftwerken oder den Nebenstellen.
