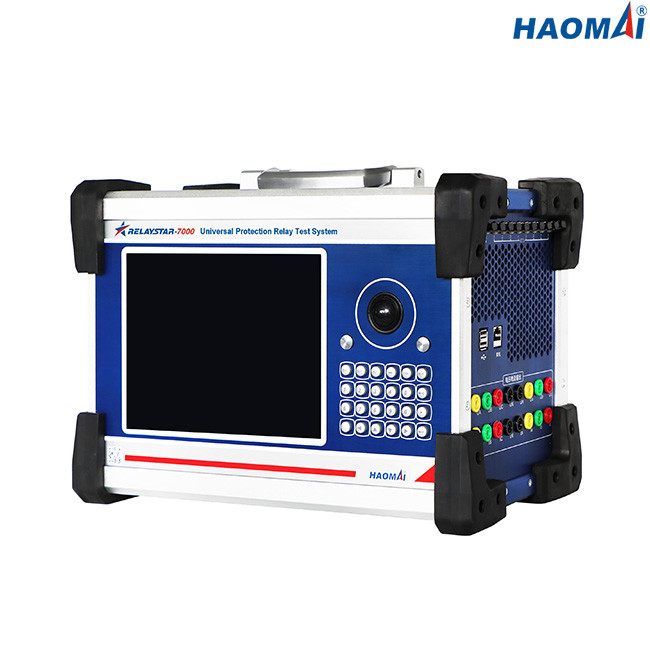

Universalrelais-Test-System
Modell: RELAYSTAR-7000
Das RELAYSTAR-7000 ist ein Vielzweck- und tragbares Testsystem, das zur Prüfung einer großen Vielfalt der elektromechanischen, Festkörper- und mikroprozessorgesteuerten Schutzrelais, der Bewegungsüberlastrelais und des IEDs basiert auf Iec 61850 fähig ist.
Die Einheit kann entweder über die eingebaute industrielle Benutzerschnittstelle des PC und 9,7 Zoll TFT LCD-Schirmes manuell bearbeitet werden oder Fern-Software des Lauf RELAYSTAR auf einem PC.
Die eingebaute Benutzerschnittstelle enthält ein großes, einfach, farbenreiche hohe Auflösung, hochauflösende, TFT LCD-Bildschirmanzeige, die Messwerte wie Wechselstrom- und DC-Ampere, Wechselstrom- und DC-Volt anzeigt, und Zeit in beiden Sekunden und in Zyklen zu lesen. Abhängig von der Art des Tests vorgewählt, andere Werte möglicherweise werden angezeigt, wie Phasen-Winkel, Frequenz, Watt, VA oder Energie-Faktor.
Hauptmerkmale
1)Einteiliger Entwurf für die Prüfung aller Schutzsysteme Relais und IEDs
2)lokaler Test und PC-Ferntest verfügbar
3)Konvertierbare 6 gegenwärtige Kanäle und 6 Spannungskanäle
4)Eingebaute Überwachung und Aufnahme
5)Dynamischer GPS-Satellit synchronisierte aufeinander folgende Prüfungsfähigkeit
6)Vier Zeitsynchronisierungsmodi: eingebauter GPS-, IRIG-Bcode, PPS und IEEE1588
7)Prüfungsfähigkeit Iecs 61850
Technische Daten
Allgemeine Strom-und Spannungs-Ertrag
| Gegenwärtiger Generator |
Einstellbereich |
WECHSELSTROM 6-phase (L-N): 6x0… 30A |
| DC (L-N): 6x0… ±10 A |
| Energie |
WECHSELSTROM 6-phase (L-N): 6x450VA an 30A |
| DC (L-N): 6x120VA an 10A |
| Genauigkeit |
Wechselstrom: ±1mA (≤0.2A), ≤0.1% (0.2~30A) |
| DC: ±5mA (0.2~0.5A), ≤0.2% (0.5~10A) |
| Entschließung |
1mA |
| Spannungs-Generator |
Einstellbereich |
WECHSELSTROM 6-phase (L-N): 6x0… 150V |
| DC (L-N): 6x0… ±160V |
| Energie |
WECHSELSTROM 6-phase (L-N): 6x80VA an 150V |
| DC (L-N): 6x80VA an 160V |
| Genauigkeit |
Wechselstrom: ±2mV (0.2~2V), ≤0.1% (2~150V) |
| DC: ±10mV (0.5~5V), ≤0.2% (5~160V) |
| Entschließung |
1mV |
| Allgemeine Generatoren |
Frequenz |
Strecke: 0~1200Hz |
| Genauigkeit:<1mhz>
|
| Entschließung: 0.001Hz |
| Phase |
Strecke: -360° ~+360° |
| Genauigkeit: 0.1° |
| Entschließung: 0.01° |
| Harmonik |
Überlagerungsauftrag: 2~24mal |
| Verzerrung: ≤0.5% |
Ethernet-Kommunikationsschnittstellen
| Modus |
10/100Base-TX (10/100Mbit, twisted pair, Selbst-übergang) |
| Zahl des Hafens |
2 |
| Art der Schnittstelle |
RJ45 |
| Zustandsanzeige |
LED-Lichter |
Kommunikationsschnittstellen aus optischen Fasern
| Modus |
100Base-FX (100Mbit, aus optischen Fasern, voll- Duplex) |
| Zahl des Hafens |
8 |
| Art der Schnittstelle |
LC |
| Faserart |
62.5/125μm (Mehrmodenfaser) |
| Wellenlänge |
1310nm |
| Getriebeabstand |
>1km |
| Zustandsanzeige |
LED-Lichter |
FT3 Schnittstellen
| Zahl des Hafens |
9 (8 für das Übertragen, 1 für das Empfangen) |
| Art der Schnittstelle |
St. |
| Faserart |
62.5/125μm (Mehrmodenfaser) |
| Wellenlänge |
850nm |
Binärer Input
| Zahl |
8 |
| Art |
Potenzial-freier Kontakt oder untätiger Kontakt (automatische Identifizierung) |
| Schwelleneigenschaften |
„0": 0~6V; „1": 12V~250V |
Binäre Ertrag
| Zahl |
4 |
| Art |
untätiger Kontakt |
| Bruchkapazität |
250VAC/0.5A; 250VDC/0.2A |
Eingebaute Überwachung und Aufnahme
| Überwachung |
Strom und Spannungsertrag |
| Aufnahme |
Analogergebnise, binärer Input/gibt Status aus |
| Modus |
Echtzeitüberwachung, keine externe Verdrahtung wird angefordert |
| Satzlänge |
unbegrenzt (bis der interne Speicher voll ist) |
Stromversorgung
| Nominale Eingangsspannung |
besonders angefertigt (AC230V/120V±10%, 1 Phase) |
| Nominale Frequenz |
50/60 Hz |
| Nennstrom |
10A an 230V/an 12A an 120V |
| Verbindung |
Standard-Wechselstrom-Sockel (Iec 60320) |
Umweltbedingungen
| Operationstemperatur |
0… °C +50 (°F +32… +122) |
| Lagertemperatur |
-25… °C +70 (- °F 13… +158) |
| Feuchtebereich |
relative Luftfeuchtigkeit 5… 95%, kondensationsfrei |
| Erschütterung |
Iec 60068-2-6 (20m/s2 bei 10… 150 Hz) |
Verschieden
| Gewicht |
19.5kg (42,99 lbs) |
| Maße (W x H x D, ohne Griff) |
405×295×250mm (15.94x11.61x9.84 herein) |
Universalrelais-Test-System RELAYSTAR-7000 ist in der Umwelt am passendsten, wo numerisch und Kommunikation basierter Schutz. Mit seiner außerordentlich hohen Präzision ist es auch eine ideale Quelle basierte Kalibrierer für alle Arten Maßgeräte wie PQ-Meter und PMU.
Universalrelais-Test-System RELAYSTAR-7000 hat perfekten Schutz. Alle Strom- und Spannungsertrag sind völlig Überlastungs- und Kurzschlussbeweis und geschützt gegen externe vorübergehende Hochspannungssignale und über Temperatur.
Universalstaffel-Test-System RELAYSTAR-7000 gewann das Angebot von SGCC (State Grid Corporation von China) viele Male. Die Feldversuchfotos werden als untengenannte Bilder gezeigt.
