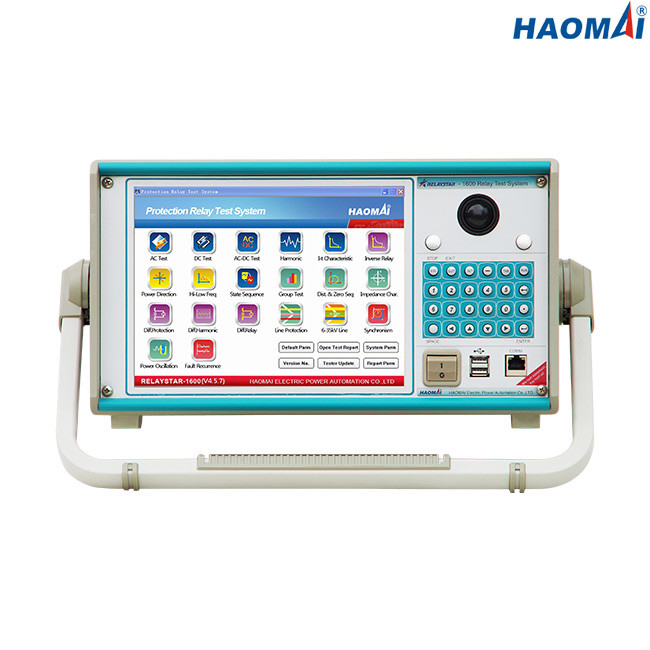

Relais-Test-System Sechs-Phase der hohen Leistung
Modell: RELAYSTAR-1600
Das RELAYSTAR-1600 ist das einteilige Schutzrelais-Testsystem, das durch HAOMAI entwickelt wird, schnell und bedienungsfreundlich. Es kann mit oder ohne einen PC bearbeitet werden.
Das RELAYSTAR-1600 kann den Strom mit 6 Phasen (6x0… 40A) und die Spannung mit 6 Phasen (6x0… 150V) für die elektromechanischen, Festkörper- und mikroprozessorgesteuerten Schutzrelais der Prüfung ausgeben.
Die neuen stark Strom-Spannungs-Verstärker werden für RELAYSTAR-1600 angenommen. Der Stromverstärker liefert maximale Befolgungsspannung an die Last ständig während des Tests, und das Streckenändern ist automatisch unter Last erfolgt. Dieses versichert bessere Testergebnisse und spart Zeit durch nicht das Müssen die Ertrag abstellen, um Strecken zu ändern. Konstante Leistungsabgabe beseitigt in vielen Fällen den Bedarf, zusammen zu entsprechen oder die gegenwärtigen Kanäle der Reihe, zum von hohen Belastungsstaffeln zu prüfen.
Hauptmerkmale:
1) Strom 6-phase (6×40A) + Ertrag der Spannung mit 6 Phasen (6×150V)
2) Eingebetteter industrieller PC mit 10,4 Zoll LCD-Bildschirm
3) lokaler Test und PC-Ferntest verfügbar
4) Konstante Leistungsabgabe
5) Dauerzustand und dynamische Prüfungsfähigkeit
6) Ende, zum des Tests mit eingebautem GPS zu beenden
7) Führt vorübergehende Tests durch
8) Reichliche Testmodule
Technische Daten
Gegenwärtiger Generator
| Einstellbereich |
WECHSELSTROM 6-phase (L-N) |
6x0… 40A |
| 3-phasiger Wechselstrom (L-N) |
3x0… 80A |
| WECHSELSTROM 1-phase (LL-LN) |
1x0… 240A |
| DC (L-N) |
6x0… ±20 A |
| Energie |
WECHSELSTROM 6-phase (L-N) |
6x300VA an 40A |
| 3-phasiger Wechselstrom (L-N) |
3x450VA an 80A |
| WECHSELSTROM 1-phase (LL-LN) |
1x1000VA an 240A |
| DC (L-N) |
6x120VA an 20A |
| Genauigkeit |
Wechselstrom: ±1mA (≤0.2A), ≤0.1% (0.2~40A) |
| DC: ±5mA (0.2~0.5A), ≤0.2% (0.5~20A) |
| Entschließung |
1mA |
Spannungs-Generator
| Einstellbereich |
WECHSELSTROM 6-phase (L-N) |
6x0… 150V |
| 3-phasiger Wechselstrom (L-N) |
3x0… 300V |
| DC (L-N) |
6x0… ±175V |
| Energie |
WECHSELSTROM 6-phase (L-N) |
6x80VA an 150V |
| 3-phasiger Wechselstrom (L-N) |
3x100VA an 300V |
| DC (L-N) |
6x80VA an 175V |
| Genauigkeit |
Wechselstrom: ±2mV (0.2~2V), ≤0.1% (2~150V) |
| DC: ±10mV (0.5~5V), ≤0.2% (5~175V) |
| Entschließung |
1mV |
Zusätzliche DC-Versorgung
| Spannungsbereich |
110V/220V (max.1.5A) |
| Energie |
max.165VA/330VA |
Binärer Input
| Zahl |
10 |
| Eingegebene Eigenschaften |
untätiger Kontakt oder Potenzial-freier Kontakt |
| Schwelleneigenschaften |
„0": 0~6V; „1": 12V~250V |
| Max. Messdauer |
999999.999s |
| Zeitgenauigkeit |
±1ms |
| Zeitentschließung |
1ms |
Binäre Ertrag
| Zahl |
8 |
| Art |
untätiger Kontakt |
| Bruchkapazität |
250VAC/0.5A, 250VDC/0.2A |
Eingebaute Überwachung und Aufnahme
| Überwachung |
Strom und Spannungsertrag |
| Aufnahme |
Analogergebnise, binärer Input/gibt Status aus |
| Modus |
Echtzeitüberwachung, keine externe Verdrahtung wird angefordert |
| Satzlänge |
unbegrenzt (bis der interne Speicher voll ist) |
Allgemeine Generatoren
| Frequenz |
Strecke: 0~1200Hz |
| Genauigkeit:<1mhz>
|
| Entschließung: 0.001Hz |
| Phase |
Strecke: -360° ~+360° |
| Genauigkeit: 0.1° |
| Entschließung: 0.01° |
| Harmonik |
Überlagerungsauftrag: 2~24mal |
| Verzerrung: ≤0.5% |
Stromversorgung
| Nominale Eingangsspannung |
besonders angefertigt (Wechselstrom 220V/230V/120V±10%, 1 Phase) |
| Nominale Frequenz |
50/60 Hz |
| Nennstrom |
10A an 230V/an 12A an 115V |
| Verbindung |
Standard-Wechselstrom-Sockel (Iec 60320) |
Umweltbedingungen
| Operationstemperatur |
0… °C +50 (°F +32… +122) |
| Lagertemperatur |
-25… °C +70 (- °F 13… +158) |
| Feuchtebereich |
relative Luftfeuchtigkeit 5… 95%, kondensationsfrei |
| Erschütterung |
Iec 60068-2-6 (20m/s2 bei 10… 150 Hz) |
Verschieden
| Gewicht |
18kg (39,68 lbs) |
| Maße (W x H x D, ohne Griff) |
420×360×210mm (16.54x14.17x8.27 herein) |
| Verbindungshafen |
2 USB2.0 Häfen, 1 Ethernet-Anschluss |
Relais-Test-System RELAYSTAR-1600 Sechs-Phase der hohen Leistung ist eine ausgezeichnete Wahl damit die Prüfung und die Inbetriebsetzer das Schutzrelais durchführen, das auf Standort prüft.
Relais-Test-System RELAYSTAR-1600 Sechs-Phase der hohen Leistung führte die Typprüfung in Labor Chinas KETOP, das unter ISO/IEC 17025 beglaubigt wurde.
Relais-Test-System RELAYSTAR-1600 Sechs-Phase der hohen Leistung wird benutzt, um Schutzrelais SIEMENS SIPROTEC zu prüfen. Beziehen Sie bitte sich die auf untengenannten Bilder.
