Vielzweckrelais-Test-System
Modell: RELAYSTAR-7000

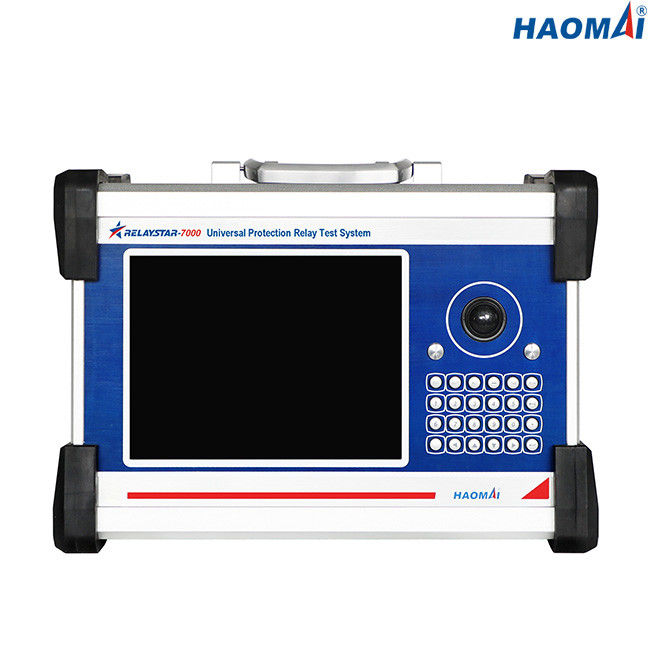

Das RELAYSTAR-7000 ist ein Vielzweck- und Schutzrelais-Testsystem des Feldes tragbares. Die Einheit RELAYSTAR-7000 kann über den eingebauten industriellen PC mit 9,7 Zoll TFT LCD-mit Berührungseingabe Bildschirm, -tastatur und -maus bearbeitet werden, die dem Benutzer erlaubt, manuelle, ausgeglichene Lage und dynamische Prüfung schnell und leicht durchzuführen. Testergebnisse können im lokalen Gedächtnis gespeichert werden, und zu einer grellen Scheibe USBs für TestDatenübertragung dann herunterladen werden oder Prüfberichte drucken.
Für vollautomatische Prüfung auf einem PC, kommt jede Einheit RELAYSTAR-7000 mit einer Installationsversion von RELAYSTAR-Software. RELAYSTAR-Software ist zum Laufen auf einem PC mit Betriebssystem Windows 10 fähig.
Das RELAYSTAR-7000 ist entworfen, um die elektromechanischen, Festkörper- und mikroprozessorgesteuerten Schutzrelais, IEC61850 IEDs zu prüfen und Mischeneinheit.
Das RELAYSTAR-7000 kann auch synchronisiert werden, um aufeinander folgende Prüfung mit den Testsätzen durchzuführen, die in den verschiedenen Nebenstellen durch sein eingebautes GPS zugeteilt werden.
Hauptmerkmale
●Fähig zu den elektromechanischen, Festkörper- und mikroprozessorgesteuerten Schutzrelais der Prüfung, IEC61850 IEDs und Mischeneinheit
●Strom 6-phase (6×30A) + Ertrag der Spannung mit 6 Phasen (6×150V)
●Inselbetrieb unter Verwendung grafischen TFT LCD-Schirmes der intuitiven hohen Auflösung, kein PC erfordert, um zu funktionieren
●PC-Ferntestfähigkeit
●Hoher Strom und hohe Leistung
●Eingebaute Wellenformüberwachung und -aufnahme
●Dynamischer GPS-Satellit synchronisierte aufeinander folgende Prüfungsfähigkeit
●Fähigkeit der Prüfung IEC61850
Technische Daten

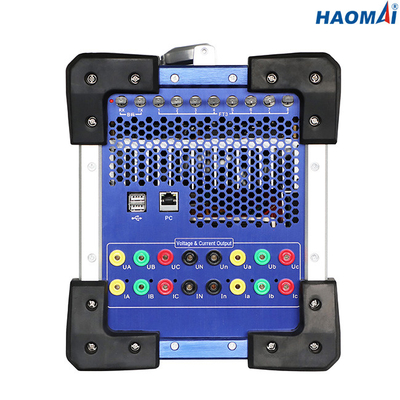

Allgemeine Strom-und Spannungs-Ertrag
| Gegenwärtiger Generator |
Einstellbereich |
WECHSELSTROM 6-phase (L-N): 6x0… 30A |
| DC (L-N): 6x0… ±10 A |
| Energie |
WECHSELSTROM 6-phase (L-N): 6x450VA an 30A |
| DC (L-N): 6x120VA an 10A |
| Genauigkeit |
Wechselstrom: ±1mA (≤0.2A), ≤0.1% (0.2~30A) |
| DC: ±5mA (0.2~0.5A), ≤0.2% (0.5~10A) |
| Entschließung |
1mA |
| Spannungs-Generator |
Einstellbereich |
WECHSELSTROM 6-phase (L-N): 6x0… 150V |
| DC (L-N): 6x0… ±160V |
| Energie |
WECHSELSTROM 6-phase (L-N): 6x80VA an 150V |
| DC (L-N): 6x80VA an 160V |
| Genauigkeit |
Wechselstrom: ±2mV (0.2~2V), ≤0.1% (2~150V) |
| DC: ±10mV (0.5~5V), ≤0.2% (5~160V) |
| Entschließung |
1mV |
| Allgemeine Generatoren |
Frequenz |
Strecke: 0~1200Hz |
| Genauigkeit:<1mhz>
|
| Entschließung: 0.001Hz |
| Phase |
Strecke: -360° ~+360° |
| Genauigkeit: 0.1° |
| Entschließung: 0.01° |
| Harmonik |
Überlagerungsauftrag: 2~24mal |
| Verzerrung: ≤0.5% |

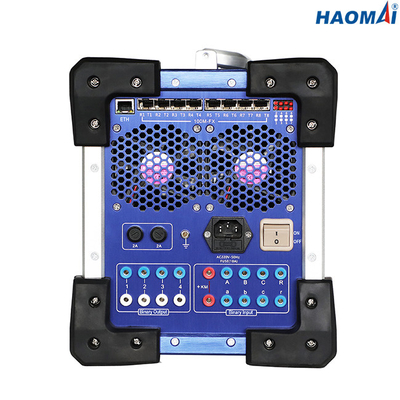

Ethernet-Kommunikationsschnittstellen
| Modus |
10/100Base-TX (10/100Mbit, twisted pair, Selbst-übergang) |
| Zahl des Hafens |
2 |
| Art der Schnittstelle |
RJ45 |
| Zustandsanzeige |
LED-Lichter |
Kommunikationsschnittstellen aus optischen Fasern
| Modus |
100Base-FX (100Mbit, aus optischen Fasern, voll- Duplex) |
| Zahl des Hafens |
8 |
| Art der Schnittstelle |
LC |
| Faserart |
62.5/125μm (Mehrmodenfaser) |
| Wellenlänge |
1310nm |
| Getriebeabstand |
>1km |
| Zustandsanzeige |
LED-Lichter |
FT3 Schnittstellen
| Zahl des Hafens |
9 (8 für das Übertragen, 1 für das Empfangen) |
| Art der Schnittstelle |
St. |
| Faserart |
62.5/125μm (Mehrmodenfaser) |
| Wellenlänge |
850nm |
Binärer Input
| Zahl |
8 |
| Art |
Potenzial-freier Kontakt oder untätiger Kontakt (automatische Identifizierung) |
| Schwelleneigenschaften |
„0": 0~6V; „1": 12V~250V |
Binäre Ertrag
| Zahl |
4 |
| Art |
untätiger Kontakt |
| Bruchkapazität |
250VAC/0.5A; 250VDC/0.2A |
Eingebaute Überwachung und Aufnahme
| Überwachung |
Strom und Spannungsertrag |
| Aufnahme |
Analogergebnise, binärer Input/gibt Status aus |
| Modus |
Echtzeitüberwachung, keine externe Verdrahtung wird angefordert |
| Satzlänge |
unbegrenzt (bis der interne Speicher voll ist) |
Stromversorgung
| Nominale Eingangsspannung |
besonders angefertigt (AC230V/120V±10%, 1 Phase) |
| Nominale Frequenz |
50/60 Hz |
| Nennstrom |
10A an 230V/an 12A an 120V |
| Verbindung |
Standard-Wechselstrom-Sockel (Iec 60320) |
Umweltbedingungen
| Operationstemperatur |
0… °C +50 (°F +32… +122) |
| Lagertemperatur |
-25… °C +70 (- °F 13… +158) |
| Feuchtebereich |
relative Luftfeuchtigkeit 5… 95%, kondensationsfrei |
| Erschütterung |
Iec 60068-2-6 (20m/s2 bei 10… 150 Hz) |
Verschieden
| Gewicht |
19.5kg (42,99 lbs) |
| Maße (W x H x D, ohne Griff) |
405×295×250mm (15.94x11.61x9.84 herein) |
Sicherheitsnormen, elektromagnetische Kompatibilität
| EMC |
Das Produkt befolgt die elektromagnetische Kompatibilität (EMC) richtungweisendes 2004/108/EC (CER sich anpassen). |
| Das Produkt befolgt die Niederspannung richtungweisendes 2006/95/EC (CER sich anpassen). |
| Sicherheit |
Iec 61326-1; Iec 61000-6-4; Iec 61000-3-2/3 |
| Iec 61010-1 |
Das RELAYSTAR-7000 ist ein Vielzweck- und Relais-Testsystem des Feldes tragbares für die elektromechanischen, Festkörper- und mikroprozessorgesteuerten Schutzrelais der Prüfung, IEC61850 IEDs und Mischeneinheit im Kraftwerk, herkömmliche Nebenstelle und intelligente Nebenstelle.
