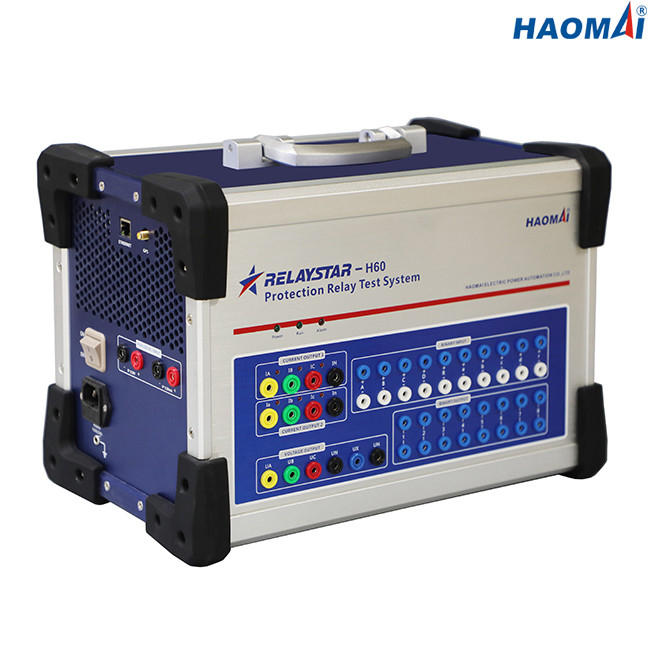

Relais-Test-System Sechs-Phase der hohen Genauigkeit
Modell: RELAYSTAR-H60
Das RELAYSTAR-H60 ist hohe Genauigkeit Relais-Testsystem mit 6 Phasen für die Prüfung aller Generationen und Schutzsystemrelais in den Hochspannungsnebenstellen und in der industriellen Umwelt. Es kann den Strom mit 6 Phasen (0… 32A/phase) und die Spannung mit 4 Phasen ausgeben (0… 300V/phase), und die Ertraggenauigkeit ist viel höher (bis 0,05%).
Relais-Test-System RELAYSTAR-H60 Sechs-Phase der hohen Genauigkeit kann durch RELAYSTAR-Software bearbeitet werden, die auf einem Laptop mit Betriebssystem Windows läuft.
Der aufeinander folgende Test kann durch eingebautes GPS von RELAYSTAR-H60 durchgeführt werden.
Hauptmerkmale
1) Strom 6-phase (6×32A) + Ertrag der Spannung mit 4 Phasen (4×300V)
2) lokaler Test und PC-Ferntest verfügbar
3) Linearer Endverstärker der Hochleistung
4) Eingebaute Wellenformüberwachung und -aufnahme
5) Intelligenter Selbstschutz
6) Unabhängiges Zusatz-DC für Lieferungsenergie zu den Schutzrelais
7) Selbst- und Handprobemodi verfügbar
8) Führen Sie aufeinander folgenden Test durch eingebautes GPS durch
Technische Daten
Gegenwärtiger Generator
| Einstellbereich |
WECHSELSTROM 6-phase (L-N) |
6x0… 32A |
| 3-phasiger Wechselstrom (L-N) |
3x0… 64A |
| WECHSELSTROM 1-phase (LL-LN) |
1x0… 192A |
| DC (L-N) |
6x0… ±15A |
| Energie |
WECHSELSTROM 6-phase (L-N) |
6x240VA an 32A |
| 3-phasiger Wechselstrom (L-N) |
3x400VA an 64A |
| WECHSELSTROM 1-phase (LL-LN) |
1x750VA an 192A |
| DC (L-N) |
6x240VA an 15A |
| Genauigkeit |
Wechselstrom: ±2.5mA (≤0.5A), ≤0.05% (0.5~32A) |
| DC: ≤0.1% |
| Entschließung |
1mA |
Spannungs-Generator
| Einstellbereich |
WECHSELSTROM 4-phase (L-N) |
4x0… 300V |
| WECHSELSTROM 1-phase (L-L) |
1x0… 600V |
| DC (L-N) |
4x0… ±300V |
| Energie |
WECHSELSTROM 4-phase (L-N) |
4x80VA an 300V |
| WECHSELSTROM 1-phase (L-L) |
1x160VA an 600V |
| DC (L-N) |
4x80VA an 300V |
| Genauigkeit |
Wechselstrom: ±5mV (≤5V), ≤0.05% (5~300V) |
| DC: ≤0.1% |
| Entschließung |
1mV |
Zusätzliche DC-Versorgung
| Spannungsbereich |
0-300V |
| Ertraggenauigkeit |
≤0.5% |
| Energie |
max.160VA |
Binärer Input
| Zahl |
10 |
| Eingegebene Eigenschaften |
untätiger Kontakt oder Potenzial-freier Kontakt |
| Schwelleneigenschaften |
„0": 0-6V; „1": 11V-250V |
| Max. Messdauer |
999999.999s |
| Zeitgenauigkeit |
≤0.1ms |
| Zeitentschließung |
0.1ms |
Binäre Ertrag
| Zahl |
8 |
| Art |
untätiger Kontakt |
| Bruchkapazität |
250VAC/0.5A, 250VDC/0.2A |
Gleichspannungs-messender Input
| Messbereich |
0… ±10 V |
| Genauigkeit |
Fehler < 0="">
|
Gegenwärtiger messender Input DCs
| Messbereich |
0… ±20 MA |
| Genauigkeit |
Fehler < 0="">
|
Eingebaute Überwachung und Aufnahme
| Überwachung |
6-phase gegenwärtige und 4 Phasenspannungsertrag |
| Aufnahme |
Analogergebnise |
| Modus |
Echtzeitüberwachung, keine externe Verdrahtung wird angefordert |
| Satzlänge |
unbegrenzt (bis der interne Speicher voll ist) |
Allgemeine Generatoren
| Frequenz |
Strecke: 0~1200Hz |
| Genauigkeit:<1mhz>
|
| Entschließung: 0.001Hz |
| Phase |
Strecke: -360° ~+360° |
| Genauigkeit: 0.1° |
| Entschließung: 0. 1° |
| Harmonik |
Überlagerungsauftrag: 2~24mal |
| Verzerrung: ≤0.5% |
Stromversorgung
| Nominale Eingangsspannung |
AC220V/230V±10%, 1 Phase |
| Nominale Frequenz |
50/60 Hz |
| Nennstrom |
10A an 230V |
| Verbindung |
Standard-Wechselstrom-Sockel (Iec 60320) |
Verschieden
| Gewicht |
14.8kg (32,63 lbs) |
| Maße (W x H x D, ohne Griff) |
392x272x237mm (15.43x10.71x9.33 herein) |
| Verbindungshafen |
1 Ethernet-Anschluss |
Umweltbedingungen
| Operationstemperatur |
0… °C +50 (°F +32… +122) |
| Lagertemperatur |
-25… °C +70 (- °F 13… +158) |
| Feuchtebereich |
relative Luftfeuchtigkeit 5… 95%, kondensationsfrei |
| Erschütterung |
Iec 60068-2-6 (20m/s2 bei 10… 150 Hz) |
Relais-Test-System RELAYSTAR-H60 Sechs-Phase der hohen Genauigkeit ist leistungsfähiges Werkzeug für die Prüfung aller Arten Schutzrelais, die durch ABB-, GE-, ALSTOM-, SIEMENS-, Schneider-, SEL-, NR-, SIFANG-, CYG-SUNRI etc. Hersteller produziert werden.
Relais-Test-System RELAYSTAR-H60 Sechs-Phase der hohen Genauigkeit wird unter einem registrierten System ISO 9001 entwickelt und hergestellt.
