Name: Dreiphasentest Kit Ultralight 3x40A des relais-4x120V für Kraftwerke
Brand: HAOMAI
SKU: HME-702

Startseite Produkte Schutzrelais-Testsatz

Dreiphasentest Kit Ultralight 3x40A des relais-4x120V für Kraftwerke

Produktdetails:

Herkunftsort:	China
Markenname:	HAOMAI
Zertifizierung:	ISO9001:2015, Calibration Report
Modellnummer:	HME-702

Zahlung und Versand AGB:

Min Bestellmenge:	1 Satz
Preis:	negotiation
Verpackung Informationen:	Transportbehälter + Karton
Lieferzeit:	5-10 Werktage
Zahlungsbedingungen:	T/T
Versorgungsmaterial-Fähigkeit:	400 Sätze pro Monat

Kontakt

Ausführliche Produkt-Beschreibung

Produktname:	Relais-Prüfvorrichtung, Relais-Test-Ausrüstung, Sekundäreinspritzungs-Test-Satz	Stromabgabe:	3x0… 40A
Spannungsertrag:	4x0… 120V	Ertraggenauigkeit:	≤0.2% für Wechselstrom-Ertrag
Zusätzlicher DC-Ertrag:	110V/220V (max.1.5A)	Operation:	geräteintern + PC-Modus
Markieren:	Dreiphasentest-Ausrüstung des relais-120V , Dreiphasentest-Ausrüstung des relais-40A , Ultralight Relais-Test-Ausrüstung

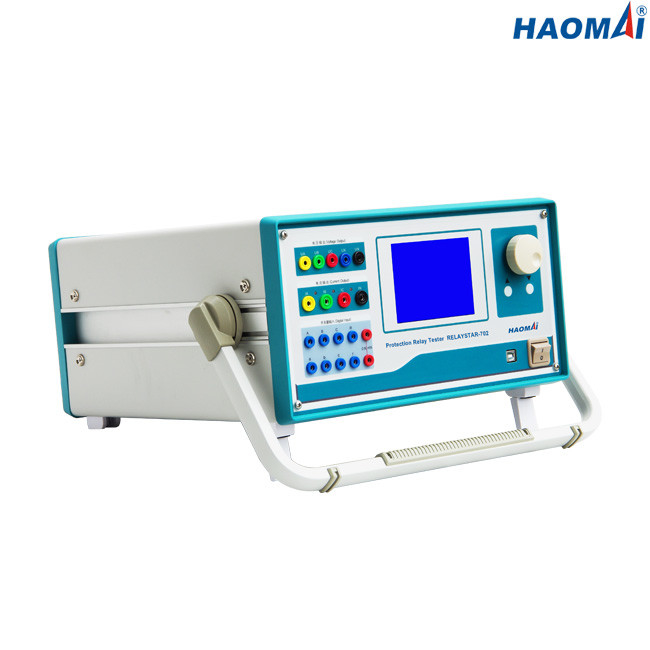

Grundlegender Dreiphasenschutzrelais-Test-Satz

Modell: HME-702

Das HME-702 ist ein grundlegender und wirtschaftlicher Schutzrelaistest, der mit dreiphasigstromabgaben und Vierphasenspannungsertrag eingestellt wird. Die Ausrüstung HME-702 kann auf die Prüfung nicht nur auf Ansprechwert und Betriebszeit von AC-/DCstaffeln, aber auch auf der komplexen Spannung zutreffen, die Richtungsüberstrom, nullreihenfolgenüberstrom, die Niederfrequenzentlastung und andere Schutzfunktionen des basierten Schutzes der Niederspannung Mikroprozessor und des ganzen Gruppengetriebes des Hochspannungsmikroprozessor basierten Schutzes blockiert, und auf Anfangswert, basierte Schnellbruchwert, die Harmonik, die Wert und Mikroprozessor blockiert, Transformatordifferentialschutz.

Der grundlegende Dreiphasenschutzrelais-Test stellte HME-702 hat Doppelbetriebsart ein. Nach der Verbindung an PC er kann in geräteinternem ohne PC bearbeitet werden, kann durch die Software auch gesteuert werden, die auf einem PC, über Übertragungskabel läuft.

Hauptmerkmale

1) Drehstrom (3×40A) + Ertrag der Spannung mit 4 Phasen (4×120V)

2) lokaler Test und PC-Ferntest verfügbar

3) Bequeme Bedienung in geräteinternem

4) Neuer klangtreuer linearer Endverstärker

5) Reichlicher binärer Input und binäre Ertrag

6) Unabhängiger Zusatz-DC-Ertrag

7) Perfekte Selbstschutzfunktion

Technische Daten

Gegenwärtiger Generator

Einstellbereich	3-phasiger Wechselstrom (L-N)	3x0… 40A
	WECHSELSTROM 1-phase (LL-LN)	1x0… 120A
	DC (L-N)	3x… ±10A
	3-phasiger Wechselstrom (L-N)	3x420VA an 40A
Energie	WECHSELSTROM 1-phase (LL-LN)	1x900VA an 120A
	DC (L-N)	3x120VA an 10A
Genauigkeit	Wechselstrom: ≤0.2%
Genauigkeit	DC: ≤0.5%

Spannungs-Generator

Einstellbereich	WECHSELSTROM 4-phase (L-N)	4x0… 120V
	WECHSELSTROM 1-phase (L-L)	1x0… 240V
	DC (L-N)	3x… ±160V
Energie	WECHSELSTROM 4-phase (L-N)	4x80VA an 120V
	WECHSELSTROM 1-phase (L-L)	1x100VA an 240V
	DC (L-N)	3x70VA an 160V
Genauigkeit	Wechselstrom: ≤0.2%
Genauigkeit	DC: ≤0.5%

Zusätzliche DC-Versorgung

Spannungsbereich	110V/220V (max.1.5A)
Energie	max.165VA/330VA

Binärer Input

Zahl	8
Eingegebene Eigenschaften	untätiger Kontakt oder Potenzial-freier Kontakt
Schwelleneigenschaften	„0": 0~6V; „1": 11V~250V
Max. Messdauer	0.1ms~9999s
Zeitgenauigkeit	0.1ms

Binäre Ertrag

Zahl	4
Art	untätiger Kontakt
Bruchkapazität	220VAC/0.5A, 220VDC/0.2A

Allgemeine Generatoren

Frequenz	Strecke: 0~1000Hz (PC-Modus), 20~300Hz (geräteintern)
	Genauigkeit:<10mhz>
	Entschließung: 0.01Hz
Phase	Strecke: 0~360°
	Genauigkeit: 0.2°
	Entschließung: 0.1°
Harmonik	Überlagerungsaufträge: 1~20 (PC-Modus), 1~6 (geräteintern),
Harmonik	Verzerrung: ≤0.5%

Stromversorgung

Nominale Eingangsspannung	Wechselstrom 220V/230V±10%, 1 Phase
Nominale Frequenz	50/60 Hz
Nennstrom	10A an 230V
Verbindung	Standard-Wechselstrom-Sockel (Iec 60320)

Verschieden

Gewicht	22kg (48,50 lbs)
Maße (W x H x D, ohne Griff)	400×300×180mm (15.75x11.81x7.09 herein)
Verbindungshafen	für PC-Verbindung

Der grundlegende Dreiphasenschutzrelais-Test-Satz HME-702 ist das Prüfungsgerät des idealen grundlegenden Relais für alle Machtanlagen, Kraftwerke, Relais herstellt, Gremium herstellt, Forschungsinstitute, Universitäten und Prüfungsfirmen etc.
