Name: Hand-120V Schutzrelais-Test stellte Ultralight kleines ein
Brand: HAOMAI
SKU: RELAYSTAR-Z70

Startseite Produkte Schutzrelais-Testsatz

Hand-120V Schutzrelais-Test stellte Ultralight kleines ein

Produktdetails:

Herkunftsort:	China
Markenname:	HAOMAI
Zertifizierung:	ISO9001:2015
Modellnummer:	RELAYSTAR-Z70

Zahlung und Versand AGB:

Min Bestellmenge:	1 Satz
Verpackung Informationen:	Transportbehälter + Karton
Lieferzeit:	10-15 Werktage
Zahlungsbedingungen:	T/T
Versorgungsmaterial-Fähigkeit:	400 Sätze pro Monat

Kontakt

Ausführliche Produkt-Beschreibung

Produktname:	Tragbare Relais-Prüfvorrichtung, Relais-Test-Ausrüstung, Prüfung Iecs 61850	Stromabgabe:	3x0… 10A
Spannungsertrag:	3x0… 120V	Ertraggenauigkeit:	≤0.1% für Wechselstrom-Ertrag
Prüfung Iecs 61850:	Verfügbar	Operation:	10.1 Zoll Touch Screen
Markieren:	Handschutzrelais-Test-Satz , 120V Schutzrelais-Test-Satz , Ultralight Relais-Test-Satz

Handschutzrelais-Test-Satz

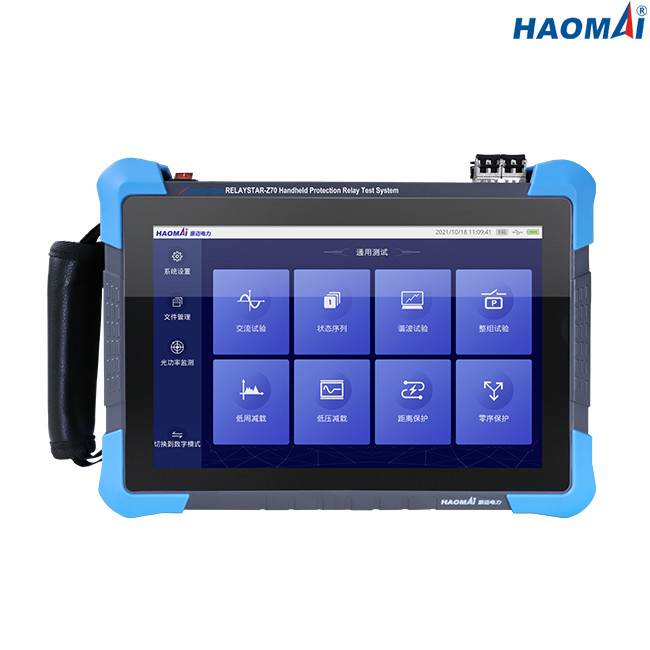

Modell: RELAYSTAR-Z70
Der Handschutzrelais-Test stellte RELAYSTAR-Z70 ist fähig zur Prüfung von herkömmlichen Geräten der Schutzrelais (wie Festkörper- und mikroprozessorgesteuerte Schutzrelais), basierten Schutzes Iecs 61850 und von IEDs in der intelligenten Nebenstelle ein.
Das System integriert eine Vielzahl der Prüfung und der Analysefunktionen, die für den umfassenden Funktions- und Leistungstest der Ausrüstung, wie Schutz, intelligentes Überwachung- und Kontrollegerät verwendet werden können und Einheit und elektronischen Messwandler verschmelzen.
Wegen seines kleinen (als iPad Mini) und leichten Entwurfs, ist das RELAYSTAR-Z70 ziemlich einfach, das Testgelände zu tragen.
Die eingebaute Lithium-Batterie kann die Einheit RELAYSTAR-Z70 halten, mehr als 8 Stunden lang zu laufen, die die Schwierigkeit des Seins nicht, Energie am Testgelände zu erhalten überwinden.

Hauptmerkmale
1)10.1-Zoll hoher EntschließungsTouch Screen für Operation
2)Basiert auf Soc-Hardwareplattform und eingebetteter Linux-System-Entwicklung
3)Drehstrom (3x0… 10A) + 3-phasige Ertrag der Spannung (3x0… 120V) für die Prüfung von herkömmlichen Schutzrelais
4)Willigen Sie mit IEC61850-9-1/9-2/9-2LE, FT3/FT3LE, GANS und anderen optischen digitalen Mitteilungsstandards ein
5)Konfigurieren Sie 36 optische digitale SV-/GOOSEkanäle
6)Optische Netzwerkschnittstellemodule der Unterstützungs 100M
7)Optische Module der seriellen Schnittstelle der Unterstützungs-FT3
8)Zeitsynchronisierung der Unterstützungs IRIG-B
9)Echtzeitüberwachung von optischen optischen digitalen Paketen der Energie und des Netzes
10)Unterstützungserforderte standard-SCL-Dateiimport, Auszüge Gerätfall-Konfigurationsinformationen und erzeugt Topologie, indem er Einklickenanalysierte

Technische Daten
Allgemeine Strom-und Spannungs-Ertrag

Gegenwärtiger Generator	Einstellbereich	3-phasiger Wechselstrom (L-N): 3x0… 10A
	Einstellbereich	DC (L-N): 3x0… ±2 A
	Energie	max. 30VA
	Genauigkeit	Wechselstrom: ≤0.1%
	Genauigkeit	DC: ≤0.2%
	Entschließung	1mA
Spannungs-Generator	Einstellbereich	3-phasiger Wechselstrom (L-N): 3x0… 120V
	Einstellbereich	DC (L-N): 3x0… ±170V
	Energie	max. 30VA
	Genauigkeit	Wechselstrom: ≤0.1%
	Genauigkeit	DC: ≤0.2%
	Entschließung	1mV
Allgemeine Generatoren	Frequenz	Strecke: 10~1200Hz
		Genauigkeit: 0.001Hz
		Entschließung: 0.001Hz
	Phase	Strecke: 0° ~+360°
		Genauigkeit: 0.01°
		Entschließung: 0.01°
	Harmonik	Überlagerungsauftrag: 1~24mal
	Harmonik	Verzerrung: ≤0.5%

Ethernet-Kommunikationsschnittstellen

Modus	10/100Base-TX (10/100Mbit, twisted pair, Selbst-übergang)
Zahl des Hafens	1
Art der Schnittstelle	RJ45
Zustandsanzeige	LED-Lichter

Kommunikationsschnittstellen aus optischen Fasern

Modus	100Base-FX (100Mbit, aus optischen Fasern, voll- Duplex)
Zahl des Hafens	2
Art der Schnittstelle	LC
Faserart	62.5/125μm (Mehrmodenfaser)
Wellenlänge	1310nm
Getriebeabstand	>1km
Zustandsanzeige	LED-Lichter

FT3 Schnittstellen

Zahl des Hafens	2 (1 für das Übertragen, 1 für das Empfangen)
Art der Schnittstelle	St.
Faserart	62.5/125μm (Mehrmodenfaser)
Wellenlänge	850nm

Binärer Input

Zahl	2
Art	Potenzial-freier Kontakt oder untätiger Kontakt (automatische Identifizierung)
Schwelleneigenschaften	„0": 0~6V; „1": 12V~250V

Binäre Ertrag

Zahl	2
Art	untätiger Kontakt
Bruchkapazität	250VAC/0.5A; 250VDC/0.2A

Stromversorgung

Eingegeben für Adapter	Wechselstrom 100V~240V, 50/60 Hz
Ertrag des Adapters	DC 15V/3A
Eingebaute Lithium-Batterie	7.4V, 9600mAh
Ununterbrochene Arbeitszeit	mehr als 8 Stunden

Verschieden

Gewicht	2.7kg (lbs)
Maße (W x H x D, ohne Griff)	270×210×64mm (x11.61x9.84 herein)

Der Handschutzrelais-Test-Satz RELAYSTAR-Z70 ist die späteste Generation des ultraportable umfassenden Schutzrelais-Testsatzes, die Ingenieuren abschließen leicht den Test von Schutzrelais und von IEDs in der Nebenstelle hilft.
