Herkunftsort: | China |
Markenname: | HAOMAI |
Zertifizierung: | ISO9001:2015, Calibration Report |
Modellnummer: | RELAISSTAR-H60 |
Min Bestellmenge: | 1 Satz |
---|---|
Preis: | negotiable |
Verpackung Informationen: | Transportbehälter + Sperrholzkiste |
Lieferzeit: | 5-10 Werktage |
Zahlungsbedingungen: | T/T |
Versorgungsmaterial-Fähigkeit: | 400 Sätze pro Monat |
Produktname: | Relais-Test-Satz, Relais-Test-Ausrüstung, Relais-Prüfvorrichtung, Sekundäreinspritzungs-Test-Satz | Stromabgabe: | 6x0… 32A |
---|---|---|---|
Spannungsertrag: | 4x0… 300V | Ertraggenauigkeit: | ≤0.05% für Wechselstrom-Ertrag |
Aufeinander folgender Test: | durch eingebautes GPS | Operation: | externer PC |
Hervorheben: | Ultraportable Sekundäreinspritzungs-Test-Satz,Sekundärtest-Satz der einspritzungs-32A,Testgerät des Schutzrelais-300V |

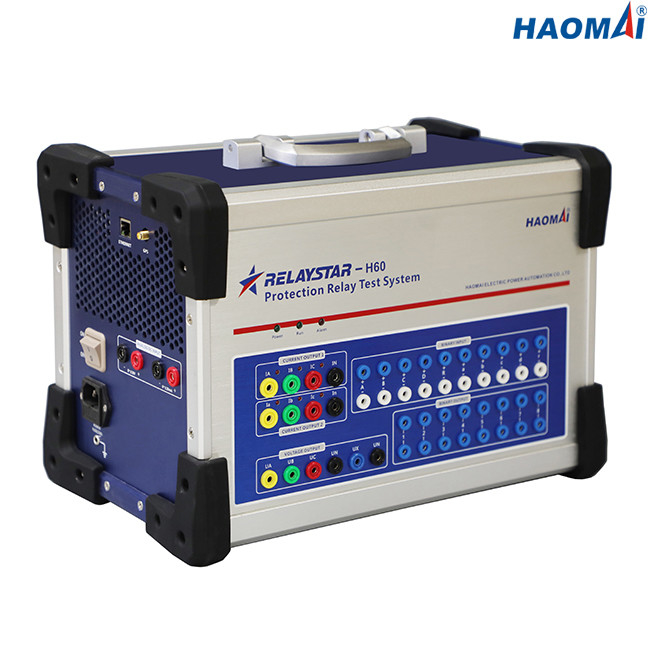

Hochspannungs6 Phase Schutzrelais-Test-Satz
Modell: RELAYSTAR-H60
Das RELAYSTAR-H60 ist der tragbare Schutzrelaistest mit 6 Phasen, der für die Prüfung der meisten Arten moderne Multifunktionsschutzrelais eingestellt wird, die den Strom mit 6 Phasen (6x0… 32A) und die Spannung mit 4 Phasen (4x0… 300V) ausgeben können.
Das RELAYSTAR-H60 kann synchronisiert werden, um aufeinander folgende Prüfung mit den Testsätzen durchzuführen, die in den verschiedenen Nebenstellen durch sein eingebautes GPS zugeteilt werden.
Das RELAYSTAR-H60 kann durch die RELAYSTAR-Software bearbeitet werden, die auf einem Laptop mit Betriebssystem Windows läuft.
Hauptmerkmale
1) Strom 6-phase (6×32A) + Ertrag der Spannung mit 4 Phasen (4×300V)
2) Mit hohem Ausschuss Genauigkeit (≤0.05% für Wechselstrom-Ertrag)
3) Ende, zum des Tests über eingebautes GPS zu beenden
4) Eingebaute Überwachung und Aufnahme
5) Reichlicher binärer Input und binäre Ertrag
5) Unabhängige Zusatz-DC-Versorgung
6) Starke RELAYSTAR-Test-Software
Technische Daten
Gegenwärtiger Generator
Einstellbereich | WECHSELSTROM 6-phase (L-N) | 6x0… 32A |
3-phasiger Wechselstrom (L-N) | 3x0… 64A | |
WECHSELSTROM 1-phase (LL-LN) | 1x0… 192A | |
DC (L-N) | 6x0… ±15A | |
Energie | WECHSELSTROM 6-phase (L-N) | 6x240VA an 32A |
3-phasiger Wechselstrom (L-N) | 3x400VA an 64A | |
WECHSELSTROM 1-phase (LL-LN) | 1x750VA an 192A | |
DC (L-N) | 6x240VA an 15A | |
Genauigkeit | Wechselstrom: ±2.5mA (≤0.5A), ≤0.05% (0.5~32A) | |
DC: ≤0.1% | ||
Entschließung | 1mA |
Spannungs-Generator
Einstellbereich | WECHSELSTROM 4-phase (L-N) | 4x0… 300V |
WECHSELSTROM 1-phase (L-L) | 1x0… 600V | |
DC (L-N) | 4x0… ±300V | |
Energie | WECHSELSTROM 4-phase (L-N) | 4x80VA an 300V |
WECHSELSTROM 1-phase (L-L) | 1x160VA an 600V | |
DC (L-N) | 4x80VA an 300V | |
Genauigkeit | Wechselstrom: ±5mV (≤5V), ≤0.05% (5~300V) | |
DC: ≤0.1% | ||
Entschließung | 1mV |

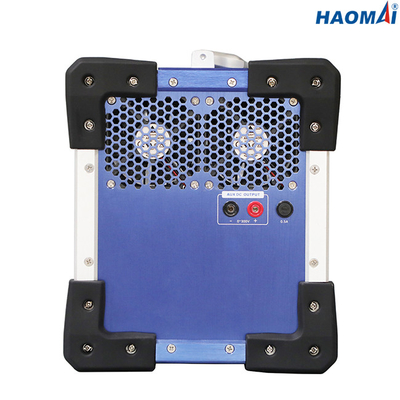

Zusätzliche DC-Versorgung
Spannungsbereich | 0-300V |
Ertraggenauigkeit | ≤0.5% |
Energie | max.160VA |
Binärer Input
Zahl | 10 |
Eingegebene Eigenschaften | untätiger Kontakt oder Potenzial-freier Kontakt |
Schwelleneigenschaften | „0": 0-6V; „1": 11V-250V |
Max. Messdauer | 999999.999s |
Zeitgenauigkeit | ≤0.1ms |
Zeitentschließung | 0.1ms |
Binäre Ertrag
Zahl | 8 |
Art | untätiger Kontakt |
Bruchkapazität | 250VAC/0.5A, 250VDC/0.2A |
Gleichspannungs-messender Input
Messbereich | 0… ±10 V |
Genauigkeit | Fehler < 0=""> |
Gegenwärtiger messender Input DCs
Messbereich | 0… ±20 MA |
Genauigkeit | Fehler < 0=""> |
Eingebaute Überwachung und Aufnahme
Überwachung | 6-phase gegenwärtige und 4 Phasenspannungsertrag |
Aufnahme | Analogergebnise |
Modus | Echtzeitüberwachung, keine externe Verdrahtung wird angefordert |
Satzlänge | unbegrenzt (bis der interne Speicher voll ist) |
Allgemeine Generatoren
Frequenz | Strecke: 0~1200Hz |
Genauigkeit:<1mhz> | |
Entschließung: 0.001Hz | |
Phase | Strecke: -360° ~+360° |
Genauigkeit: 0.1° | |
Entschließung: 0. 1° | |
Harmonik | Überlagerungsauftrag: 2~24mal |
Verzerrung: ≤0.5% |
Stromversorgung
Nominale Eingangsspannung | AC220V/230V±10%, 1 Phase |
Nominale Frequenz | 50/60 Hz |
Nennstrom | 10A an 230V |
Verbindung | Standard-Wechselstrom-Sockel (Iec 60320) |
Verschieden
Gewicht | 14.8kg (32,63 lbs) |
Maße (W x H x D, ohne Griff) | 392x272x237mm (15.43x10.71x9.33 herein) |

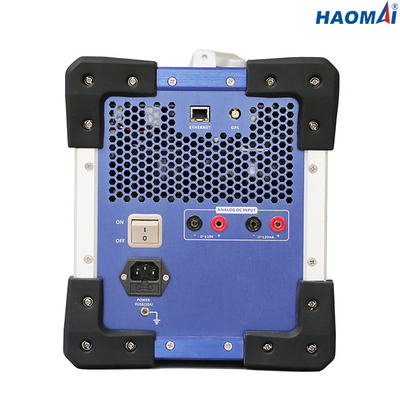

Verbindungshafen | 1 Ethernet-Anschluss |
Umweltbedingungen
Operationstemperatur | 0… °C +50 (°F +32… +122) |
Lagertemperatur | -25… °C +70 (- °F 13… +158) |
Feuchtebereich | relative Luftfeuchtigkeit 5… 95%, kondensationsfrei |
Erschütterung | Iec 60068-2-6 (20m/s2 bei 10… 150 Hz) |
Sicherheitsnormen, elektromagnetische Kompatibilität
EMC | Das Produkt befolgt die elektromagnetische Kompatibilität (EMC) richtungweisendes 2004/108/EC (CER sich anpassen) |
Iec 61326-1; Iec 61000-6-4; Iec 61000-3-2/3 | |
Sicherheit | Das Produkt befolgt die Niederspannung richtungweisendes 2006/95/EC (CER sich anpassen). |
Iec 61010-1 |
Hochspannungs6 Phase Schutzrelais-Test-Satz RELAYSTAR-H60 ist das leistungsfähige Werkzeug damit die Prüfung und die Inbetriebsetzer Schutzrelais-Prüfung in den Nebenstellen durchführen.
Hochspannungs6 Phase Schutzrelais-Test-Satz RELAYSTAR-H60 wird im Drittparteilabor kalibriert, das unter ISO/IEC 17025 beglaubigt wird. Der Kalibrierungs-Bericht, der durch Labor herausgegeben wird, wird als unten gezeigt.
