| Herkunftsort: | China |
| Markenname: | HAOMAI |
| Zertifizierung: | ISO9001:2015, Type Test Report, Calibration Report |
| Modellnummer: | RELAYSTAR-7000 |
| Min Bestellmenge: | 1 Satz |
|---|---|
| Preis: | negotiable |
| Verpackung Informationen: | Transportbehälter + Sperrholzkiste |
| Lieferzeit: | 10-15 Werktage |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 400 Sätze pro Monat |
| Produktname: | Relais-Test-System, Relais-Test-Ausrüstung, Relais-Prüfvorrichtung, Sekundäreinspritzungs-Test-Satz | Stromabgabe: | 6x0… 30A |
|---|---|---|---|
| Spannungsertrag: | 6x0… 150V | Ertraggenauigkeit: | ≤0.1% für Wechselstrom-Ertrag |
| Prüfung Iecs 61850: | Verfügbar | Operation: | geräteintern + PC-Modus |
| Hervorheben: | 30A Schutzrelais-Test-Satz,IEC61850 Schutzrelais-Test-Satz,Schutzrelais-Test-Satz in mehreren Betriebsarten |
||

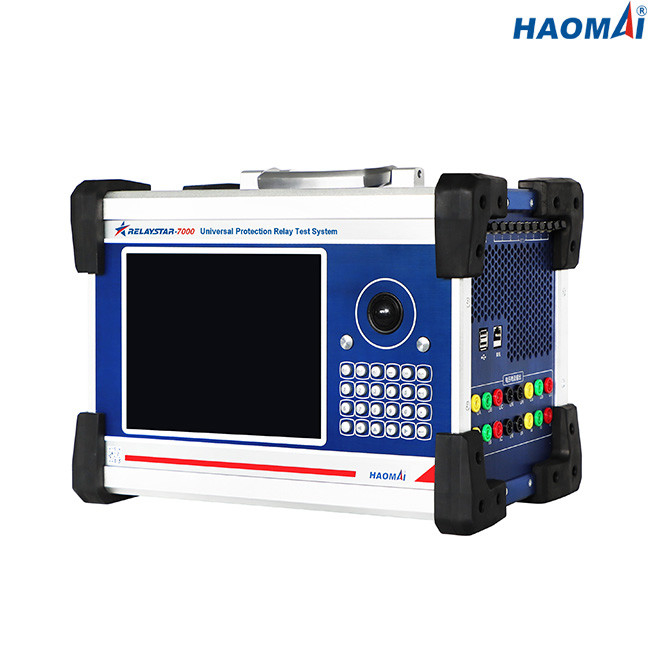

Universalschutzrelais-Test-Satz
Modell: RELAYSTAR-7000
Das RELAYSTAR-7000 ist der stärkste Schutzrelaistest, der für die Prüfung aller Generationen und Schutzsystemrelais, einschließlich basierte Schutzgeräte Iecs 61850 und das Mischen der Einheit eingestellt wird.
Das RELAYSTAR-7000 integriert die Schnittstelle des Protokolls IEC61850 für Prüfungsrelais mit Ethernet-ansässiger Nebenstellenkommunikation
Das RELAYSTAR-7000 kann direkt vom Vorderteil mittels einer große Farbgrafischen Anzeige bearbeitet werden, von einem Drehwähler, von einer Tastatur und von den Funktionstasten.
Der Ethernet-Anschluss darf das RELAYSTAR-7000 mit der modernen Prüfungssoftware steuern, die einen PC laufen lässt.
Hauptmerkmale
●Vielseitige Prüfungslösung für die elektromechanischen, Festkörper- und mikroprozessorgesteuerten Schutzrelais, Einheit und IEDs verschmelzend
●Große Farbe-TFT LCD-Bildschirmanzeige
●lokaler Test und PC-Ferntest verfügbar
●Mit hohem Ausschuss Energie
●Dauerzustand und dynamische Testfähigkeit
●Führen Sie vorübergehende Tests durch
●Führen Sie aufeinander folgende Tests durch GPS oder IRIG-B durch
●Schnittstelle des Protokolls IEC61850
Technische Daten
Allgemeine Strom-und Spannungs-Ertrag
| Gegenwärtiger Generator | Einstellbereich | WECHSELSTROM 6-phase (L-N): 6x0… 30A |
| DC (L-N): 6x0… ±10 A | ||
| Energie | WECHSELSTROM 6-phase (L-N): 6x450VA an 30A | |
| DC (L-N): 6x120VA an 10A | ||
| Genauigkeit | Wechselstrom: ±1mA (≤0.2A), ≤0.1% (0.2~30A) | |
| DC: ±5mA (0.2~0.5A), ≤0.2% (0.5~10A) | ||
| Entschließung | 1mA | |
| Spannungs-Generator | Einstellbereich | WECHSELSTROM 6-phase (L-N): 6x0… 150V |
| DC (L-N): 6x0… ±160V | ||
| Energie | WECHSELSTROM 6-phase (L-N): 6x80VA an 150V | |
| DC (L-N): 6x80VA an 160V | ||
| Genauigkeit | Wechselstrom: ±2mV (0.2~2V), ≤0.1% (2~150V) | |
| DC: ±10mV (0.5~5V), ≤0.2% (5~160V) | ||
| Entschließung | 1mV | |
| Allgemeine Generatoren | Frequenz | Strecke: 0~1200Hz |
| Genauigkeit:<1mhz> | ||
| Entschließung: 0.001Hz | ||
| Phase | Strecke: -360° ~+360° | |
| Genauigkeit: 0.1° | ||
| Entschließung: 0.01° | ||
| Harmonik | Überlagerungsauftrag: 2~24mal | |
| Verzerrung: ≤0.5% |
Ethernet-Kommunikationsschnittstellen
| Modus | 10/100Base-TX (10/100Mbit, twisted pair, Selbst-übergang) |
| Zahl des Hafens | 2 |
| Art der Schnittstelle | RJ45 |
| Zustandsanzeige | LED-Lichter |
Kommunikationsschnittstellen aus optischen Fasern
| Modus | 100Base-FX (100Mbit, aus optischen Fasern, voll- Duplex) |
| Zahl des Hafens | 8 |
| Art der Schnittstelle | LC |
| Faserart | 62.5/125μm (Mehrmodenfaser) |
| Wellenlänge | 1310nm |
| Getriebeabstand | >1km |
| Zustandsanzeige | LED-Lichter |
FT3 Schnittstellen
| Zahl des Hafens | 9 (8 für das Übertragen, 1 für das Empfangen) |
| Art der Schnittstelle | St. |
| Faserart | 62.5/125μm (Mehrmodenfaser) |
| Wellenlänge | 850nm |
Binärer Input
| Zahl | 8 |
| Art | Potenzial-freier Kontakt oder untätiger Kontakt (automatische Identifizierung) |
| Schwelleneigenschaften | „0": 0~6V; „1": 12V~250V |
Binäre Ertrag
| Zahl | 4 |
| Art | untätiger Kontakt |
| Bruchkapazität | 250VAC/0.5A; 250VDC/0.2A |
Eingebaute Überwachung und Aufnahme
| Überwachung | Strom und Spannungsertrag |
| Aufnahme | Analogergebnise, binärer Input/gibt Status aus |
| Modus | Echtzeitüberwachung, keine externe Verdrahtung wird angefordert |
| Satzlänge | unbegrenzt (bis der interne Speicher voll ist) |
Stromversorgung
| Nominale Eingangsspannung | besonders angefertigt (AC230V/120V±10%, 1 Phase) |
| Nominale Frequenz | 50/60 Hz |
| Nennstrom | 10A an 230V/an 12A an 120V |
| Verbindung | Standard-Wechselstrom-Sockel (Iec 60320) |
Umweltbedingungen
| Operationstemperatur | 0… °C +50 (°F +32… +122) |
| Lagertemperatur | -25… °C +70 (- °F 13… +158) |
| Feuchtebereich | relative Luftfeuchtigkeit 5… 95%, kondensationsfrei |
| Erschütterung | Iec 60068-2-6 (20m/s2 bei 10… 150 Hz) |
Verschieden
| Gewicht | 19.5kg (42,99 lbs) |
| Maße (W x H x D, ohne Griff) | 405×295×250mm (15.94x11.61x9.84 herein) |
Sicherheitsnormen, elektromagnetische Kompatibilität
| EMC | Das Produkt befolgt die elektromagnetische Kompatibilität (EMC) richtungweisendes 2004/108/EC (CER sich anpassen). |
| Das Produkt befolgt die Niederspannung richtungweisendes 2006/95/EC (CER sich anpassen). | |
| Sicherheit | Iec 61326-1; Iec 61000-6-4; Iec 61000-3-2/3 |
| Iec 61010-1 |
Universalschutzrelais-Test-Satz RELAYSTAR-7000 kombiniert seine hervorragende Leistung als Relaisprüfvorrichtung und -kalibrierer mit hybriden Maß und Notieren binäres der Anlagen (analoges, GANS-Mitteilungen Iecs 61850 und SV).
Universalschutzrelais-Test-Satz RELAYSTAR-7000 führte die Typprüfung in Labor Chinas KETOP, das unter ISO/IEC 17025 beglaubigt wurde.
