Automatischer Isolierungs-Energie-Faktor

Tan Delta und Kapazitanz-Prüfvorrichtung

Modell: TDC3100

Automatischer Energiefaktor der Isolierung 12kV/Testsatz des Verlustfaktors (tan∂)

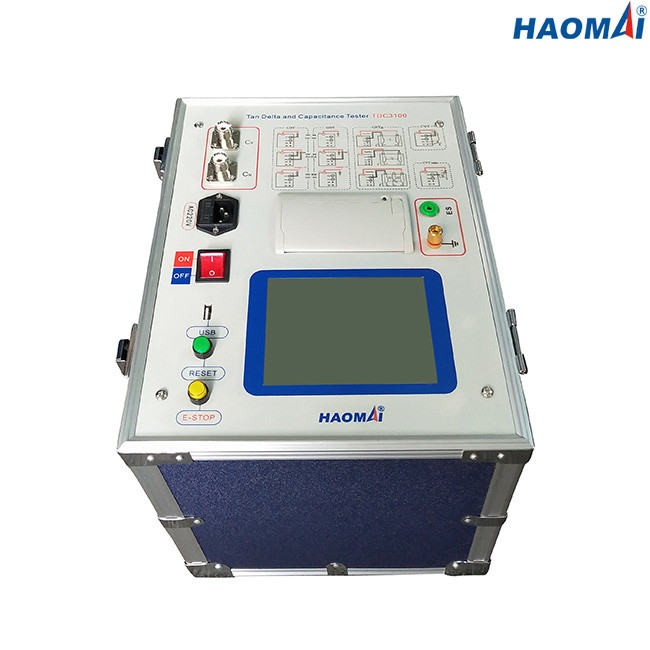

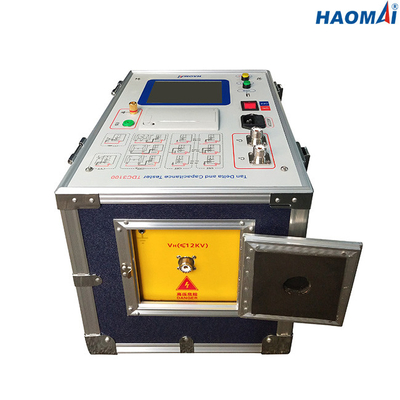

Tan Delta und Kapazitanz-Prüfvorrichtung TDC3100 ist der vollautomatische 12 KV-Isolierungsenergiefaktor-/-Verlustfaktor(tan∂) Testsatz, der für die Art und die Qualität von elektrischen Isoliermaterialien und von Starkstromanlagen wie Transformatoren, Buchsen, Leistungsschaltern, Kabeln und Wicklungen von drehenden Maschinen ETC… auswerten bestimmt ist.

Maße von TDC3100 umfassen Spannung, Strom, Energie, bräunen Delta, Energiefaktor, Kapazitanz und CVT-Verhältnis. Die Testergebnisse können in Instrument automatisch gespeichert werden und können direkt zu USB-Speicher auch herunterladen werden oder über eingebauten Thermal-Drucker ausgedruckt werden.

Hauptmerkmale

●Prüfnorm: IEC60247

●Auswählbarer Testmodus: UST, GST, GSTg

●Energiefaktor der Isolierung 12kV/Maß des Verlustfaktors (tan∂)

●Kapazitanzmaß bis zu 60nF an 12kV

●CVT-Verhältnistest verfügbar (passend für CVT mit Genauigkeitsklasse 1,0 oder 3,0)

●Funk-Entstörung Stromkreise für die Prüfung unter schweren Störungs- oder Geräuschbedingungen

●Touch Screen für einfache und schnelle Operation

●Eingebauter Thermal-Drucker für ausdruckende Testergebnisse direkt

Technische Daten

●Prüfnorm: IEC60247

●Interner Hochspg-Ertrag: 0.5~12kV

Ertraggenauigkeit: ± (reading×1%)

Entschließung: 100V

Höchstleistung gegenwärtig: 200mA

Kapazität: 2000VA

●Selbst-Erregung Energiequelle: WECHSELSTROM 0~50V/15A

●Maß des Verlustfaktor-(tgδ)

Messbereich: keine Grenze

Genauigkeit: ± (reading×1%+0.040%)

Entschließung: 0,001%

●Maß der Kapazitanz-(CX)

Messbereich: 15pF < Cx="">

CX < 60nF="">

CX < 150nF="">

CX < 300nF="">

CX <300nf for="" CVT="" test="">

Genauigkeit: ± (reading×1%+1.00pF)

Entschließung: 0.001pF (4 gültige digitale)

●CVT-Verhältnis-Test (passend für CVT mit Genauigkeitsklasse 1,0 oder 3,0)

Messbereich: 10~10000

Genauigkeit: 1%

●Frequenz

Einfrequenz: 50Hz oder 60Hz

Variable Frequenz: 45Hz/55Hz, 47.5Hz/52.5Hz, 55Hz/65Hz, 57.5Hz/62.5Hz

●Eingebauter Thermal-Drucker für den Testergebnisdruck

●USB-Schnittstelle für Testergebnis-Downloadspeicher

●Datenspeicherung: 200 Testergebnisse können in Prüfvorrichtung gespeichert werden

●Stromversorgung: besonders angefertigt (Wechselstrom 220V/230V/120V/127V±10%, 1 Phase), 50Hz/60Hz

●Umweltbedingungen

Lagertemperatur: -20℃~60℃

Betriebstemperatur: -10℃~50℃

Feuchtigkeit: <90>

●Verschieden

Maß des Wirtes: 350x270mx270mm (13.78x10.62x10.63 herein.)

Gewicht des Wirtes: 22.8kg (50,27 lbs)

●Sicherheits-Qualifikationen und EMC

Sicherheit: entworfen in Übereinstimmung mit IEC61010-1

EMC: heller industrieller Iec 61326

Tan Delta und Kapazitanz-Prüfvorrichtung TDC3100 ist zuverlässiges Prüfgerät für Prüfungsverlustfaktor (tgδ), Energiefaktor (PF) und Kapazitanz (CX) des Transformators, des Leistungsschalters, der Isolierungsbuchse, der drehenden Maschinen, der Kabel, des CVT ETC….
