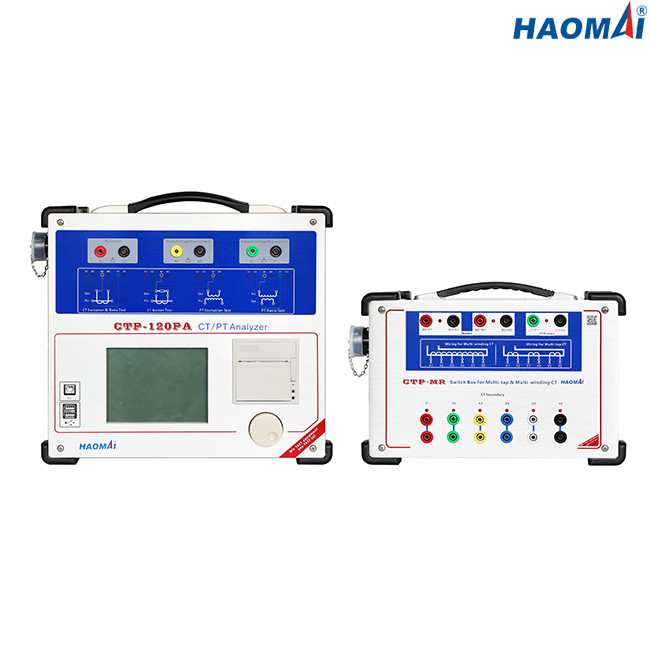

Multi-Verhältnis CT-Analysator
Modell: CTP-120PA
Der Multi-Verhältnis CT-Analysator CTP-120PA ist einteiliges Prüfungssystem für Schutz und Mess-CTs entsprechend IEEE- und Iec-Standards.
Es erlaubt alle Arten in den Stromnetzgitter am Ort geprüft zu werden einzelnen und Multiverhältnisstromwandler. Hersteller von CTs, Transformatoren oder GIS benutzen den CT-Analysator in ihren Produktionsanlagen und in Test- oder Entwicklungslabors.
Der Multi-Verhältnis CT-Analysator CTP-120PA ist auch zur Prüfung von PTS fähig (Transformatoren, Spannungs-Transformatoren).
Hauptmerkmale
●Fähig, Schutz CTs, messendes CTs, TP-Klasse CTs und induktives PTS zu prüfen
●Testerregungseigenschafts- und -fehlerkurve basiert auf Niederfrequenzmaßprinzip
●Maßverhältnis-, -polaritäts-, -Übersetzungsfehler- und -phasenverschiebungsfehler basiert auf Spannungsmethode
●Fähig zu Multiverhältnis CTs automatisch prüfen ohne den Bedarf am Neuverdrahten
●Adopt patentierte Multifunktionsdrehmaus, um die Tastatur zu ersetzen
●Nehmen Sie 5,7 Zoll LCD-Bildschirm für Anzeige an
●Nehmen Sie DSP, ARM und eingebettetes LINUX-Operationssystem an
●lokaler Test und PC-Ferntest verfügbar
●Höhere Maßgenauigkeit: 0.05%
●DruckTestergebnisse direkt durch eingebauten Thermal-Drucker
●Klein und leicht (9kg/19,84 lbs) für einfachen Transport
Technische Daten
●Prüfnorm: IEC61869-2 (IEC60044-1,60044-6), IEC61869-3 (IEC60044-2), IEEE/ANSI C57.13
●Maximale Knie-Spannungsmessung: 40kV
●Ertrag-Strecke:
Spannung: 0~180V (EFFEKTIVWERT)
gegenwärtig: 0~12A (Effektivwert), 36A (Höchstwert)
●Spannungsmessungs-Genauigkeit: ±0.05%
●Ct-Verhältnis-Maß:
Strecke: 1~30000
Genauigkeit: ±0.05%
●Pint-Verhältnis-Maß:
Strecke: 1~10000
Genauigkeit: ±0.05%
●Phasen-Maß:
Genauigkeit: ±2min
Entschließung: 0.01min
●Sekundärwickelnwiderstand-Maß:
Strecke: 0~300Ω
Genauigkeit: 0.1%±1mΩ
●Belastungs-Maß:
Strecke: 0~300VA
Genauigkeit: 0.1%±0.1VA
●Speicherkapazität: Testergebnisse der Gruppen >3000
●Stromversorgung
| Nominale Eingangsspannung |
besonders angefertigt (AC230V/120V±10%, 1 Phase) |
| Nominale Frequenz |
50/60 Hz |
| Nennstrom |
10A an 230V/an 12A an 120V |
| Verbindung |
Standard-Wechselstrom-Sockel (Iec 60320) |
●Umweltbedingungen
| Operationstemperatur |
0… °C +50 (°F +32… +122) |
| Lagertemperatur |
-25… °C +70 (- °F 13… +158) |
| Feuchtebereich |
relative Luftfeuchtigkeit 5… 95%, kondensationsfrei |
| Erschütterung |
Iec 60068-2-6 (20m/s2 bei 10… 150 Hz) |
●Verschieden
| Gewicht |
9kg (19,84 lbs) |
| Maße (W x H x D, ohne Griff) |
340×300×150mm (13.39x11.81x5.91 herein) |
| Verbindungshafen |
2 USB2.0 Häfen, 1 DFV-Anschluss |
Multi-Verhältnis CT-Analysator CTP-120PA ist ein leistungsfähiges Prüfungswerkzeug für Schutz CTs, Mess-CTs und induktives PTS.
