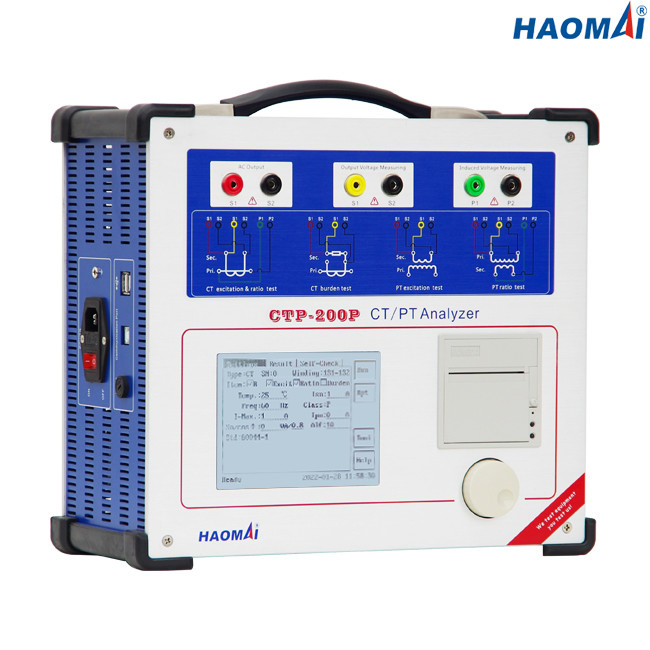

Tragbarer Stromwandler-Test-Satz
Modell: CTP-200P
Der tragbare Stromwandler-Test-Satz CTP-200P ist entworfen, um die in Verbindung stehenden Parameter des Stromwandlers (CT), wie Erregungseigenschaft automatisch zu messen, gesättigter und ungesättigter Induktivität des Verhältnisses, der Polarität, des wickelnden Widerstands, Remanenceflussprozentsatzes, Genauigkeitsbegrenzungsfaktors (ALF) oder Instrumentsicherheitsfaktors (Rumpfstation), Sekundärbelastung etc. dreht.
Das CTP-200P erlaubt auch die Simulation des Verhältnisses, der Sekundärzeitkonstante, des ALF und der Rumpfstation an der freien justierbaren Belastung und am Primärstrom auch nach dem Test mit den entschlossenen Testergebnissen.
Der tragbare Stromwandler-Test stellte CTP-200P stützt auch Test des Spannungstransformators (VT) ein. Das Verhältnis, die Polarität, die Erregungseigenschaft und der wickelnde Widerstand von VT können geprüft werden.
Der tragbare Stromwandler-Test stellte CTP-200P ist schroff und immun gegen elektrische Impulsstörung in den Hochspannungsnebenstellen ein.
Hauptmerkmale
●Fähig, Schutz CTs, messendes CTs, PR/PX CTs, TPS/TPX/TPY/TPZ CTs und induktives VTs zu prüfen definiert in IEC61869-2, IEC60044-1,60044-6, IEC61869-3, IEC60044-2, IEEE/ANSI C57.13
●Testerregungseigenschafts- und -fehlerkurve basiert auf Niederfrequenzmaßprinzip
●Maßverhältnis-, -polaritäts-, -Übersetzungsfehler- und -phasenverschiebungsfehler basiert auf Spannungsmethode
●Adopt patentierte Multifunktionsdrehmaus, um die Tastatur zu ersetzen
●Sonnenlicht lesbarer 5,7 inche LCD-Bildschirm für Anzeige
●Nehmen Sie DSP, ARM und eingebettetes LINUX-Operationssystem an
●lokaler Test und PC-Ferntest verfügbar
●Höhere Maßgenauigkeit: 0.05%
●Das Maximum prüfte Kniepunktspannung von CT bis zu 40kV
●Führt Sekundärbelastungstests durch
●Automatischer Demagnetization von CT
●DruckTestergebnisse direkt durch eingebauten Thermal-Drucker
●Klein und leicht (9kg/19,84 lbs) für einfachen Transport
Technische Daten
●Prüfnormen: IEC61869-2, IEC60044-1,60044-6, IEC61869-3, IEC60044-2, IEEE/ANSI C57.13
●Maximale Knie-Spannungsmessung: 40kV
●Ertrag-Strecke:
Spannung: 0~180V (EFFEKTIVWERT)
gegenwärtig: 0~12A (Effektivwert), 36A (Höchstwert)
●Spannungsmessungs-Genauigkeit: ±0.05%
●Ct-Verhältnis-Maß:
Strecke: 1~30000
Genauigkeit: ±0.05%
●Pint-Verhältnis-Maß:
Strecke: 1~10000
Genauigkeit: ±0.05%
●Phasen-Maß:
Genauigkeit: ±2min
Entschließung: 0.01min
●Sekundärwickelnwiderstand-Maß:
Strecke: 0~300Ω
Genauigkeit: 0.1%±1mΩ
●Belastungs-Maß:
Strecke: 0~300VA
Genauigkeit: 0.1%±0.1VA
●Speicherkapazität: Testergebnisse der Gruppen >3000
●Stromversorgung
| Nominale Eingangsspannung |
besonders angefertigt (AC220V/230V/120V±10%, 1 Phase) |
| Nominale Frequenz |
50/60 Hz |
| Nennstrom |
10A an 230V/an 12A an 120V |
| Verbindung |
Standard-Wechselstrom-Sockel (Iec 60320) |
●Umweltbedingungen
| Operationstemperatur |
0… °C +50 (°F +32… +122) |
| Lagertemperatur |
-25… °C +70 (- °F 13… +158) |
| Feuchtebereich |
relative Luftfeuchtigkeit 5… 95%, kondensationsfrei |
| Erschütterung |
Iec 60068-2-6 (20m/s2 bei 10… 150 Hz) |
●Verschieden
| Gewicht |
9kg (19,84 lbs) |
| Maße (W x H x D, ohne Griff) |
340×300×150mm (13.39x11.81x5.91 herein) |
| Verbindungshafen |
2 USB2.0 Häfen, 1 DFV-Anschluss |
Die Software des portierbaren Stromwandler-Tests stellte CTP-200P in der Lage ist, auf einem PC mit Betriebssystem Windows zu laufen ein. Kostenlos für die Höhereinstufung von Software-Version.
Der tragbare Stromwandler-Test-Satz CTP-200P wird in einer tragbaren, Schock- und Erschütterungswiderstandeinschließung mit Griff auf Seite und mit Rädern und einziehbarem Griff untergebracht.
