Stromwandler-Analysator Iec-Prüfnorm 9kg Multitap CT Pint

Hohe Präzisions-Stromwandler-Analysator

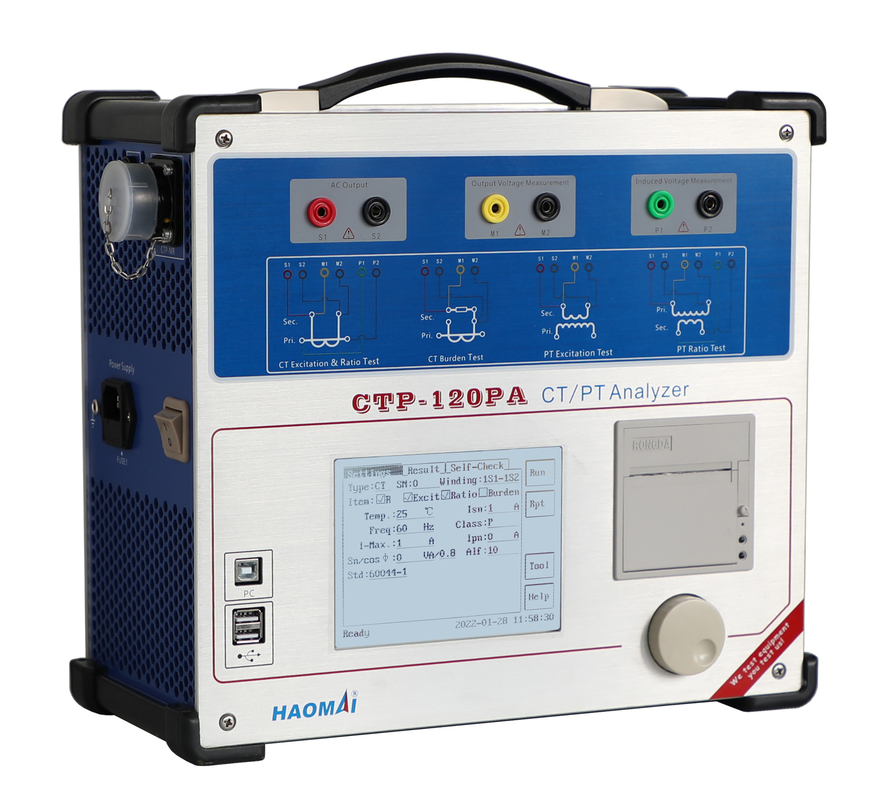

Modell: CTP-120PA

Der Stromwandleranalysator CTP-120PA der tragbaren und hohen Präzision darf alle Tests durchführen, die durch internationale Standards auf CTs und induktivem VTs vorausgesehen werden.

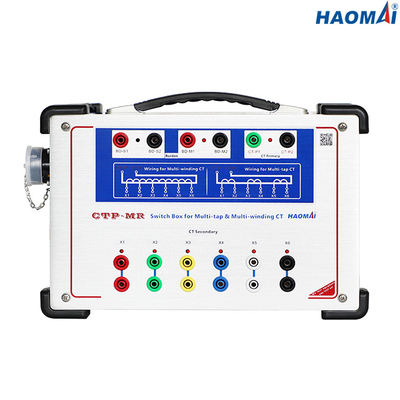

Für CT-Tests kann dem Instrument bis 6 Hähne über Multi-Hahn Schalter-Kasten direkt angeschlossen werden. Auf diese Art die Verbindung zum Gerät in Versuch hat es nur einmal ohne den Bedarf jedes weiteren Handbetriebs durchgeführt.

Das CTP-120PA kann als alleinstehende Einheit verwendet werden oder kann computergesteuert sein. Es kann an einen PC über den USB-Port angeschlossen werden. In computergesteuertem Modus können Testaufzeichnungen vom CTP-120PA Gedächtnis gelesen werden, oder CT-Tests können vom PC gemacht werden. Das CTP-120PA kommt mit der CTP-PC-Software. Die CTP-PC-Software kann benutzt werden, um einen Stromwandler oder einen Spannungstransformator direkt von einem PC zu prüfen, erzeugt automatisch Testergebnisse, las Testaufzeichnungen vom CTP-120PA Gedächtnis und speichert Testaufzeichnungen im Wortformat.

Das Instrument wird in einem transportfähigen Kasten untergebracht, der mit einer Abdeckung und Griffen für Leichtigkeit des Transportes versehen wird.

Hauptmerkmale

●Fähig, Schutz CTs, messendes CTs, TP-Klasse CTs und induktives PTS zu prüfen

●Testerregungseigenschafts- und -fehlerkurve basiert auf Niederfrequenzmaßprinzip

●Maßverhältnis-, -polaritäts-, -Übersetzungsfehler- und -phasenverschiebungsfehler basiert auf Spannungsmethode

●Fähig zu Multiverhältnis CTs automatisch prüfen ohne den Bedarf am Neuverdrahten

●Adopt patentierte Multifunktionsdrehmaus, um die Tastatur zu ersetzen

●Nehmen Sie 5,7 Zoll LCD-Bildschirm für Anzeige an

●Nehmen Sie DSP, ARM und eingebettetes LINUX-Operationssystem an

●lokaler Test und PC-Ferntest verfügbar

●Höhere Maßgenauigkeit: 0,05%

●DruckTestergebnisse direkt durch eingebauten Thermal-Drucker

●Klein und leicht (9kg/19,84 lbs) für einfachen Transport

Technische Daten

●Prüfnorm: IEC61869-2 (IEC60044-1,60044-6), IEC61869-3 (IEC60044-2), IEEE/ANSI C57.13

●Maximale Knie-Spannungsmessung: 40kV

●Ertrag-Strecke:

Spannung: 0~180V (EFFEKTIVWERT)

gegenwärtig: 0~12A (Effektivwert), 36A (Höchstwert)

●Spannungsmessungs-Genauigkeit: ±0.05%

●Ct-Verhältnis-Maß:

Strecke: 1~30000

Genauigkeit: ±0.05%

●Pint-Verhältnis-Maß:

Strecke: 1~10000

Genauigkeit: ±0.05%

●Phasen-Maß:

Genauigkeit: ±2min

Entschließung: 0.01min

●Sekundärwickelnwiderstand-Maß:

Strecke: 0~300Ω

Genauigkeit: 0.1%±1mΩ

●Belastungs-Maß:

Strecke: 0~300VA

Genauigkeit: 0.1%±0.1VA

●Speicherkapazität: Testergebnisse der Gruppen >3000

●Stromversorgung

●Umweltbedingungen

●Verschieden

Der Stromwandleranalysator CTP-120PA der tragbaren und hohen Präzision ist ein leistungsfähiges Werkzeug für die Ausführung aller Tests von CTs und von induktivem VTs.
