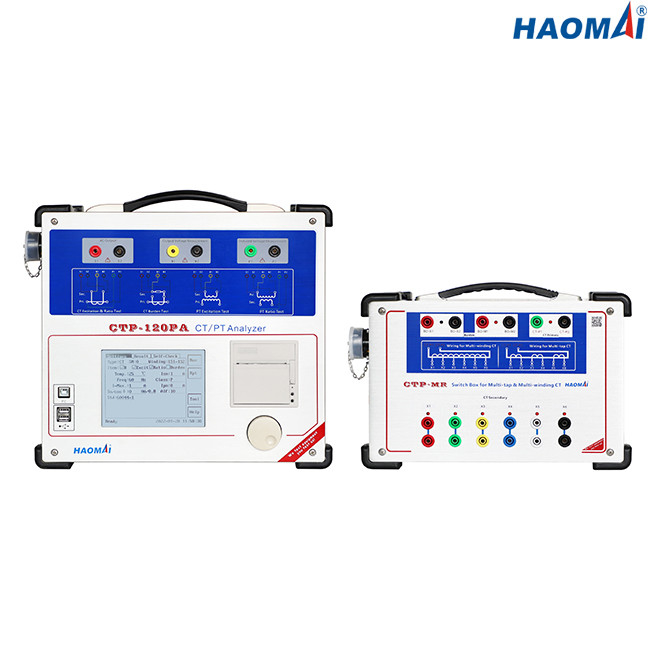

Vollautomatisches CT-/VTtest-System

Modell: CTP-120PA

CT-/VTtest-System CTP-120PA ist ein vollautomatisches Strom-und Spannungs-Transformatortestsystem, besonders bestimmt für die Prüfung von CTs, von VTs und von kombinierten Transformatoren.

CTP-120PA bewilligt eine schnellere Prüfung, wegen seines Multi-Hahn Schalter-Kastens, der bis 6 Hähne direkt anschließen darf, auf diese Art die Verbindung des Gerätes wird gemacht nur einmal und ohne den Bedarf jedes weiteren Handbetriebs.

Die Haupttests, die durch CTP-120PA durchgeführt werden, sind: Alle Erregung, Genauigkeit, Verhältnis u. Phasenfehler, Widerstand und Belastung und sie werden im vollautomatischen Modus, ohne Benutzerintervention durchgeführt. Alle Tests werden durchgeführt, indem man Strom und Spannung erzeugt.

Alle Funktionalitäten werden durch ein Sonnenlicht 5,7 Zoll lesbare TFT LCD-Bildschirmanzeige, patentierte Multifunktionsdrehmaus, ARM und eingebettetes LINUX-Operationssystem gehandhabt, entworfen für die Umwelt im Freien und ohne einen Laptop.

Testergebnisse werden in einem lokalen Gedächtnis gehalten und können auf einen PC über grelle Scheibe USBs übertragen werden.

Hauptmerkmale

●Fähig zum Prüfstrom, zur Spannung und zu kombinierten Transformatoren

●Haupttests führten durch: Verhältnis u. Phasenfehler, Polarität, Erregung, Widerstand, Genauigkeit, Belastung

●Auswählbare Prüfnormen: IEC61869-2, IEC60044-1,60044-6, IEC61869-3, IEC60044-2, IEEE/ANSI C57.13

●Multi-Hahn Schalter-Kasten, der das Verhalten des CT beschreibt

●Adopt patentierte Multifunktionsdrehmaus, um die Tastatur zu ersetzen

●Nehmen Sie lesbaren LCD-Bildschirm 5,7 Zoll des Sonnenlichts an

●Nehmen Sie DSP, ARM und eingebettetes LINUX-Operationssystem an

●lokaler Test und PC-Ferntest verfügbar

●Höhere Maßgenauigkeit: 0.05%

●Automatischer Demagnetization von CT

●DruckTestergebnisse direkt durch eingebauten Thermal-Drucker

●Fähig, Testergebnisse über grelle Scheibe USBs herunterzuladen

●Klein und leicht (9kg/19,84 lbs) für einfachen Transport

Technische Daten

●Prüfnormen: IEC61869-2, IEC60044-1,60044-6, IEC61869-3, IEC60044-2, IEEE/ANSI C57.13

●Maximale Knie-Spannungsmessung: 40kV

●Ertrag-Strecke:

Spannung: 0~180V (EFFEKTIVWERT)

gegenwärtig: 0~12A (Effektivwert), 36A (Höchstwert)

●Spannungsmessungs-Genauigkeit: ±0.05%

●Ct-Verhältnis-Maß:

Strecke: 1~30000

Genauigkeit: ±0.05%

●Pint-Verhältnis-Maß:

Strecke: 1~10000

Genauigkeit: ±0.05%

●Phasen-Maß:

Genauigkeit: ±2min

Entschließung: 0.01min

●Sekundärwickelnwiderstand-Maß:

Strecke: 0~300Ω

Genauigkeit: 0.1%±1mΩ

●Belastungs-Maß:

Strecke: 0~300VA

Genauigkeit: 0.1%±0.1VA

●Speicherkapazität: Testergebnisse der Gruppen >3000

●Stromversorgung

●Umweltbedingungen

●Verschieden

Das vollautomatische CT-/VTtest-System CTP-120PA ist ein leistungsfähiges Prüfungswerkzeug für Prüfstromtransformatoren, Spannungstransformatoren und kombinierte Transformatoren.
