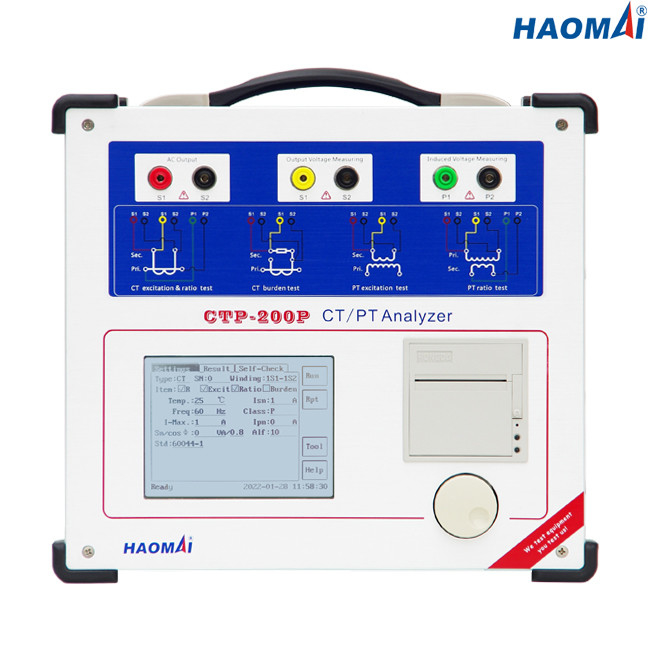

Universal-CT- und Pint-Prüfvorrichtung
Modell: CTP-200P
Die Universal-CT- und Pint-Prüfvorrichtung CTP-200P ist ein tragbares Instrument des leichten Feldes, das entworfen ist, um CT und Pint zu prüfen installiert sind in ein Versorgungssystem. Sie kann für viele Routinewerkstatttests sowie Feldversuche verwendet werden.
Die Universal- CT- und Pint-Prüfvorrichtung CTP-200P ist zur Prüfung von Mess-CTs fähig, aber kann Schutz CTs auf Verhältnis und Phasenfehler auch prüfen an der normalen Belastung entsprechend Standards IEC61869-2, IEC60044-1,60044-6 und IEEE/ANSI C57.13.
Im Modus des lokalen Tests kann der Betreiber patentierte Multifunktionsdrehmaus auf dem Vorderteil benutzen, um Informationen über das geprüft zu werden Einzelteil einzugeben. Die LCD-Bildschirm-Anzeigen 5,7 Zoll des Sonnenlichts lesbaren die befestigten Informationen und abschließenden die Testergebnisse.
Für vollautomatische Prüfung auf einem PC, kommt jede CTP-200P Einheit mit, Version von CTP-Software zu installieren. Ctp-Software ist entworfen, um auf einem PC mit Betriebssystem Windows 10 zu laufen.
Hauptmerkmale
●Fähig, Schutz CTs, messendes CTs, PR/PX CTs, TPS/TPX/TPY/TPZ CTs und induktives PTS zu prüfen
●Testerregungseigenschafts- und -fehlerkurve basiert auf Niederfrequenzmaßprinzip
●Maßverhältnis-, -polaritäts-, -Übersetzungsfehler- und -phasenverschiebungsfehler basiert auf Spannungsmethode
●Adopt patentierte Multifunktionsdrehmaus, um die Tastatur zu ersetzen
●Nehmen Sie 5,7 Zoll LCD-Bildschirm für Anzeige an
●Nehmen Sie DSP, ARM und eingebettetes LINUX-Operationssystem an
●lokaler Test und PC-Ferntest verfügbar
●Höhere Maßgenauigkeit: 0.05%
●Das Maximum prüfte Kniepunktspannung von CT bis zu 40kV
●Automatischer Demagnetization von CT
●DruckTestergebnisse direkt durch eingebauten Thermal-Drucker
●Klein und leicht (9kg/19,84 lbs) für einfachen Transport
Technische Daten
●Prüfnorm: IEC61869-2 (IEC60044-1,60044-6), IEC61869-3 (IEC60044-2), IEEE/ANSI C57.13
●Maximale Knie-Spannungsmessung: 40kV
●Ertrag-Strecke:
Spannung: 0~180V (EFFEKTIVWERT)
gegenwärtig: 0~12A (Effektivwert), 36A (Höchstwert)
●Spannungsmessungs-Genauigkeit: ±0.05%
●Ct-Verhältnis-Maß:
Strecke: 1~30000
Genauigkeit: ±0.05%
●Pint-Verhältnis-Maß:
Strecke: 1~10000
Genauigkeit: ±0.05%
●Phasen-Maß:
Genauigkeit: ±2min
Entschließung: 0.01min
●Sekundärwickelnwiderstand-Maß:
Strecke: 0~300Ω
Genauigkeit: 0.1%±1mΩ
●Belastungs-Maß:
Strecke: 0~300VA
Genauigkeit: 0.1%±0.1VA
●Speicherkapazität: Testergebnisse der Gruppen >3000
●Stromversorgung
| Nominale Eingangsspannung |
besonders angefertigt (AC220V/230V/120V±10%, 1 Phase) |
| Nominale Frequenz |
50/60 Hz |
| Nennstrom |
10A an 230V/an 12A an 120V |
| Verbindung |
Standard-Wechselstrom-Sockel (Iec 60320) |
●Umweltbedingungen
| Operationstemperatur |
0… °C +50 (°F +32… +122) |
| Lagertemperatur |
-25… °C +70 (- °F 13… +158) |
| Feuchtebereich |
relative Luftfeuchtigkeit 5… 95%, kondensationsfrei |
| Erschütterung |
Iec 60068-2-6 (20m/s2 bei 10… 150 Hz) |
●Verschieden
| Gewicht |
9kg (19,84 lbs) |
| Maße (W x H x D, ohne Griff) |
340×300×150mm (13.39x11.81x5.91 herein) |
| Verbindungshafen |
2 USB2.0 Häfen, 1 DFV-Anschluss |
Die Universal-CT- und Pint-Prüfvorrichtung CTP-200P ist leistungsfähiges und zuverlässiges Werkzeug für Ingenieure zu den Prüfstromtransformator- und -spannungstransformatoren in den Nebenstellen.
