Name: Umfassender Qualitäts-Analysator der elektrischen Leistung wieder aufladbar mit Strom des Kanal-4
Brand: HAOMAI
SKU: PQA-500

Startseite Produkte Energie-Qualitäts-Analysator

Umfassender Qualitäts-Analysator der elektrischen Leistung wieder aufladbar mit Strom des Kanal-4

Produktdetails:

Herkunftsort:	China
Markenname:	HAOMAI
Zertifizierung:	ISO9001:2015
Modellnummer:	PQA-500

Zahlung und Versand AGB:

Min Bestellmenge:	1 Satz
Preis:	negotiation
Verpackung Informationen:	Transport-Tasche + Karton
Lieferzeit:	5-10 Werktage
Zahlungsbedingungen:	T/T
Versorgungsmaterial-Fähigkeit:	400 Sätze pro Monat

Kontakt

Ausführliche Produkt-Beschreibung

Produktname:	PQ-Analysator, PQ-Prüfvorrichtung	Zahl von Kanälen:	4U+4I
Wahrer Effektivwert Phase-zur Phasenspannung:	1.0V-2000V	Gleichspannung:	1.0V-1000V
Wahrer Effektivwert-Strom:	10mA-1000A	Frequenz:	40HZ-70HZ
Markieren:	Umfassender Energie-Qualitäts-Analysator , Wieder aufladbarer Energie-Qualitäts-Analysator , Analysator der elektrischen Leistung 4Channel

Energie-Qualitäts-Analysator

Modell: PQA-500

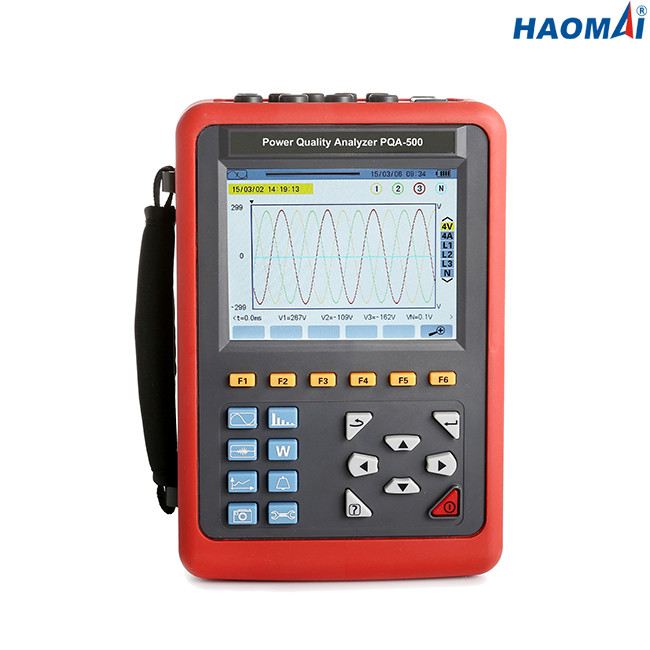

Energie-Qualitäts-Analysator PQA-500 ist ein umfassendes Prüfgerät, das durch ELEKTRISCHES HAOMAI entwickelt wird und besonders für Feldversuch von drei Phasen-, Multifunktions- und intelligenter, kurzermensch-maschinenoperation bestimmt ist. Es ist bedienungsfreundliche, große LCD-Bildschirm-Anzeige, hohe Auflösung, Schnittstelle auf chinesisches und Englisch, stoßfeste Oberteilstruktur und so weiter. Es kann den Strom des Kanals 4 (ABC Dreiphasen- und neutraler Drahtstrom) gleichzeitig messen, die Spannung mit 4 Kanälen (ABC-Dreiphasenspannung und neutrale Netzspannung zum Boden), der Höchstwert von I/V--, von maximalem/von Minimalwert über einen Zeitraum, von Dreiphasenunausgeglichenheitsfaktor, von kurzzeitigem Spannungsaufflackern, von Faktor des Transformators K, von Wirkleistung, von Blindleistung, von Scheinleistung, von Machtfaktor und von Verschiebungsmachtfaktor, von Wirkleistung, von Blindleistung, von Scheinleistung, von totalklirren und von harmonischem etc.; Anzeigenrealzeitwellenform, harmonische VerhältnisBalkendiagramme von I/V; dynamisch erzeugen blitzschnelle Änderung der Gefangennahme von Strom-Spannungs, überwachend, Strom beginnend, die Machtparameter überwachend und die Alarmliste zu erzeugen, die Tendenz, Rekordtestdaten für eine lange Zeit zu entwerfen.

Technische Daten

Stromversorgung	Wieder aufladbare Lithium-Ionen-Batterie verpackt 9.6V, Ersatzladegerät.
Batterieindikator	Batteriesymbol zeigt Dumpenergie. Wenn die Spannung zu niedrige, Abschaltautomatik nach der 1 Minute ist.
Leistungsaufnahme	Stromaufnahme des normalen Tests 490 MA, ununterbrochene Funktion 8 Stunden lang.
Anzeigemodus	Lcd-Farbbildschirm, 640dots×480dots, 5,6 Zoll, Anzeigengebiet: 116mm×88mm.

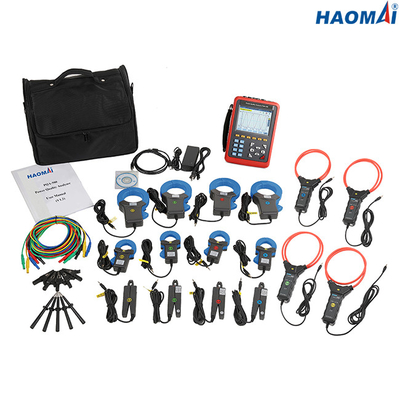

Größe der Klammer	HM-008B kleine scharfe gegenwärtige Klammer: 7.5mm×13mm; Gegenwärtige Klammer HM-040B Kreises: 35mm×40mm; Gegenwärtige Klammer HM-068B Kreises: 68mm×68mm. HM-300F flexible Spulen-gegenwärtiger Sensor (mit Integrator): Ф300mm
Instrumentmaße	L×W×H: 240mm×170mm×68 Millimeter.
Zahl von Kanälen	4U/4I.
Phase-zur Phasenspannung	1.0V~2000V.
Phase-zu-neutrale Spannung	1.0V~1000V.
Gegenwärtig	HM-008B gegenwärtige Klammer: 10mA~10.0A; HM-040B gegenwärtige Klammer: 0.10A~100A; HM-068B gegenwärtige Klammer: 1.0A~1000A; HM-300F flexible Spulen-gegenwärtiger Sensor (mit Integrator): 10A \| 3000A
Frequenz	40Hz~70Hz.
Parameter des Stroms	W, VA, Var, PF, DPF, cosφ, tanφ.
Energiegrößen	Wh, Varh, Vah.
Harmonik	Auftrag 0~50.
Totalklirren	Auftrag 0~50, jede Phase.
Sachverständiger Modus	Ja
Zahl von vorübergehenden Aufzeichnungen	150 Sätze
Spannungsaufflackern	Ja
Beginnen emittergekoppelt	Ja 100 Sekunden.
3 Phasen bringen aus dem Gleichgewicht	Ja
Aufzeichnung	300 Tage (simultane Parameter, Aufzeichnung der Aufnahme 20 ein Punkt alle 5 Sekunden).
Minimaler/maximaler notierter Wert	Maß des Maximums und der Minimalwerte über einen Zeitraum.
Warnung	40 verschiedene Arten Parameterauswahl, 12.800 Satzwarnungsklotz.
Spitze	Ja
Phasor-Diagrammanzeige	Automatisch.
Kapazität von Schnappschüssen	60
Menüsprache	Englisch/Chinese.
Kommunikation	USB.
Automatische Schaltung weg	Wenn eine Warnungskampagne eingeleitet wird oder eine Suche nach Ausgleichströmen, eine Einschaltstromgefangennahme, oder eine Tendenzaufnahme ist schwebend oder im Gang, das Gerät ist nicht automatische Schaltung aus.
Automatische Schaltung weg	In anderem Testmodus 15 Minuten ohne Tastenanschläge, Abschaltautomatik nach Aufforderung 1 Minute.
Hintergrundbeleuchtungsfunktion	Ja passend für Gebrauch an der Nacht und am dunklen Platz.
Gewicht	Wirt: 1.6kg (mit Batterie).
	HM-008B kleine scharfe gegenwärtige Klammer: 170g×4;
	Gegenwärtige Klammer HM-040B Kreises: 190g×4;
	Gegenwärtige Klammer HM-068B Kreises: 510g×4;
	HM-300F flexible Spulen-gegenwärtiger Sensor (mit Integrator): 330g×4;
	Testdrähte und -Stromadapter: 900g;
	Gesamtgewicht: über 9.2kg (mit dem Verpacken).
Länge des Spannungstestdrahtes	3m
Länge des gegenwärtigen Sensor-Drahtes	2m
Betriebstemperatur und Feuchtigkeit	-10°C~40°C; unter 80%Rh.
Lagertemperatur und Feuchtigkeit	-10°C~60°C; unter 70%Rh.
Eingangsimpedanz	Eingangsimpedanz der Prüfspannung: 1MΩ.
Widerstandsspannung	Sinusförmige Wechselspannung des Widerstands-3700V/50Hz für 1 Minute zwischen Instrumentverdrahtung und Oberteil.
Isolierung	Zwischen Instrumentverdrahtung und Oberteil ≥10MΩ.
Struktur	Doppelte Isolierung, mit Erschütterung-sicherer Hülle der Isolierung.
Sicher Regeln	Katze 1000V Iecs 61010 CAT III/600V IV, IEC61010-031, IEC61326, Verschmutzungsgrad: 2.

Messende Genauigkeit von PQA-500 (gegenwärtige Klammer ausgeschlossen)

Maß	Strecke	Anzeigenentschließung	Der maximale Fehler im Bereich vom Hinweis
Frequenz	40Hz~70Hz	0.01Hz	± (0,03) Hz
Wahre Phase-zu-neutrale Spannung Effektivwerts	1.0V~ 1000V	Minimale Entschließung 0.1V	± (0.5%+5dgt)
Wahrer Effektivwert Phase-zur Phasenspannung	1.0V~ 2000V	Minimale Entschließung 0.1V	± (0.5%+5dgt)
Gleichspannung	1.0V~ 1000V	Minimale Entschließung 0.1V	± (1.0%+5dgt)
Wahrer Effektivwert-Strom	10mA~ 1000A	Minimale Entschließung 1mA	± (0.5%+5dgt)
Spitze der Phase-zu-neutralen Spannung	1.0V~ 1414V	Minimale Entschließung 0.1V	± (1.0%+5dgt)
Spitze der Phase-zuphasenspannung	1.0V~ 2828V	Minimale Entschließung 0.1V	± (1.0%+5dgt)
Gegenwärtige Spitze	10mA~ 1414A	Minimale Entschließung 1mA	± (1.0%+5dgt)
Scheitelfaktor	1,00~ 3,99	0,01	± (1%+2dgt)
Scheitelfaktor	4,00~ 9,99	0,01	± (5%+2dgt)
Wirkleistung	0.000W~ 9999.9kW	Minimale Entschließung 0.001W	± (1%+3dgt) Cosφ≥0.8
Wirkleistung	0.000W~ 9999.9kW	Minimale Entschließung 0.001W	± (1.5%+10dgt) 0.2≤Cosφ<0>
Blindleistung, induktiv oder kapazitiv	0.000VAR~ 9999.9kVAR	Minimale Entschließung 0.001VAR	± (1%+3dgt) Sinφ≥0.5
Blindleistung, induktiv oder kapazitiv	0.000VAR~ 9999.9kVAR	Minimale Entschließung 0.001VAR	± (1.5%+10dgt) 0.2≤Sinφ<0>
Scheinleistung	0.000VA~ 9999.9kVA	Minimale Entschließung 0.001VA	± (1%+3dgt)
Energiefaktor	-1,000~ 1,000	0,001	± (1.5%+3dgt) Cosφ≥0.5
Energiefaktor	-1,000~ 1,000	0,001	± (1.5%+10dgt) 0.2≤Cosφ<0>
Aktive Energie	0.000Wh~ 9999.9MWh	Minimale Entschließung 0.001Wh	± (1%+3dgt) Cosφ≥0.8
Aktive Energie	0.000Wh~ 9999.9MWh	Minimale Entschließung 0.001Wh	± (1.5%+10dgt) 0.2≤Cosφ<0>
Blindenergie, induktiv oder kapazitiv	0.000VARh~ 9999.9MVARh	Minimale Entschließung 0.001VARh	± (1%+3dgt) Sinφ≥0.5
Blindenergie, induktiv oder kapazitiv	0.000VARh~ 9999.9MVARh	Minimale Entschließung 0.001VARh	± (1.5%+10dgt) 0.2≤Sinφ<0>
Offensichtliche Energie	0.000VAh~ 9999.9MVAh	Minimale Entschließung 0.001VAh	± (1%+3dgt)
Phasenwinkel	-179°~ 180°	1°	± (2°)
Tanφ (VA≥50VA)	-32,76~ 32,76	Minimale Entschließung 0,001	φ: ± (1°)
Phasenmachtverschiebung Faktor (DPF)	-1,000~ 1,000	0,001	φ: ± (1°)
Harmonisches Verhältnis (Auftrag 1 bis 50) (Vrms>50V)	0,0%~ 99,9%	0,1%	± (1%+5dgt)
Harmonischer Winkel (Vrms>50V)	-179°~ 180°	1°	± (3°) Harmonik von Auftrag 1 bis 25
Harmonischer Winkel (Vrms>50V)	-179°~ 180°	1°	± (10°) Harmonik von Auftrag 26 bis 50
Harmonisches totalverhältnis (THD oder THD-F) ≤50	0,0%~ 99,9%	0,1%	± (1%+5dgt)
Klirrfaktor (DF oder THD-R) ≤50	0,0%~ 99,9%	0,1%	± (1%+10dgt)
Faktor des Transformators K	1,00~ 99,99	0,01	± (5%)
3 Phasen bringen aus dem Gleichgewicht	0,0%~ 100%	0,1%	± (1%)

Gegenwärtige Klammer (optional)

Art	Wahrer Effektivwert-Strom	Maximaler Fehler wahren Effektivwert-Stroms	Maximaler Fehler des Phasenwinkels
HM-008B gegenwärtige Klammer	10mA~ 99mA	± (1%+3dgt)	± (1.5°), Arms≥20mA
HM-008B gegenwärtige Klammer	100mA~ 10.0A	± (1%+3dgt)	± (1°)
HM-040B gegenwärtige Klammer	0.10A~ 0.99A	± (1%+3dgt)	± (1.5°)
HM-040B gegenwärtige Klammer	1.00A~ 100A	± (1%+3dgt)	± (1°)
HM-068B gegenwärtige Klammer	1.0A~ 9.9A	± (2%+3dgt)	± (3°)
HM-068B gegenwärtige Klammer	10.0A~ 1000A	± (2%+3dgt)	± (2°)
HM-300F flexible Spulen-gegenwärtiger Sensor (mit Integrator)	10A~99A	± (1% + 3dgt)	± (3°)
	100AA~3000A	± (1% + 3dgt)	± (2°)

Energie-Qualitäts-Analysator PQA-500 ist leistungsfähiges Werkzeug für Prüfingenieure.
