Leichte Test-Ausrüstung des Transformator-Öl-BDV, 600V Öl Tan Delta And Resistivity Tester

Öl Tan Delta Tester



Modell: T6000

Um die zuverlässige Operation von öl- gefüllten Elektrogeräten sicherzustellen, ist Überwachung und Wartung der Isolierölqualität wesentlich.

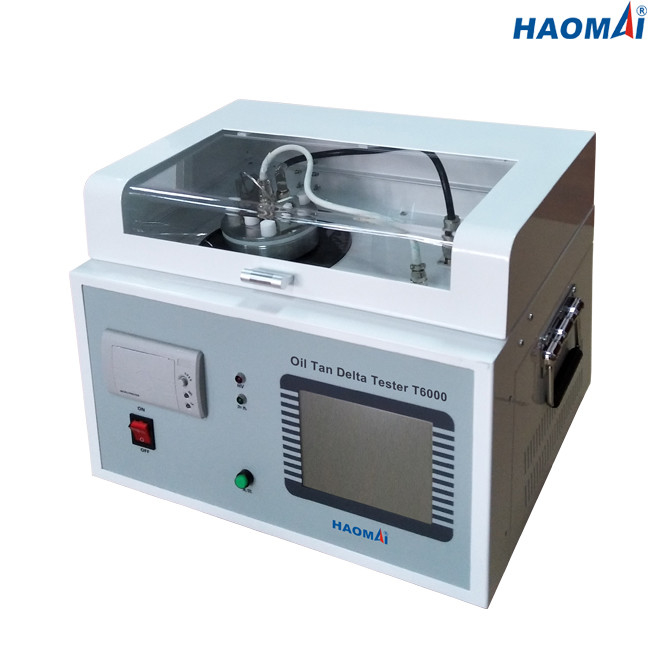

Öl Tan Delta Tester T6000 ist eine vollautomatische Einheit, die zum Messen von Tan Delta (Ableitungs-/Energiefaktor), von relativer Genehmigung, von Isolationswiderstand und von spezifischem Durchgangswiderstand einer breiten Palette der Öle wie Isolieröle des Minerals, des Esters und des Silikons fähig ist.

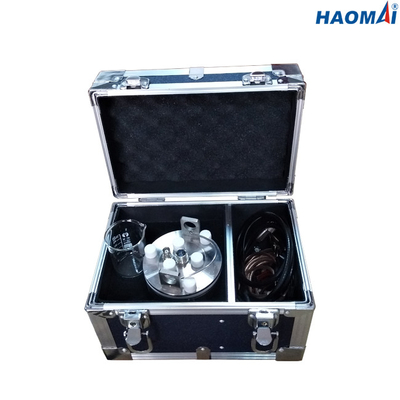

Eine Präzision Test-Zelle, die auf Iec 60247 basiert, wird für Öl Tan Delta Tester benutzt, T6000.The-Test-, denzelle entworfen ist, um die in hohem Grade genauen und wiederholbaren Ergebnisse zu geben.

Alle Testergebnisse können in der Prüfvorrichtung (bis 200 Testergebnisse) gespeichert werden, durch eingebauten Thermal-Drucker ausgedruckt werden, oder zum PC über eingebauten USB-Port herunterladen werden.



Hauptmerkmale

1) 320×240 Touch Screen für Operation

2) Fähig, Tan Delta, relative Genehmigung, Isolationswiderstand und spezifischen Durchgangswiderstand des Isolieröls zu messen

3) Fähig, Kapazitanz der Testzelle zu messen

4) Innovative Test-Zelle basiert auf Iec 60247: einfach zusammenzubauen und zu säubern

5) Speicher bis 200 Testaufzeichnungen bordeigen

6) Download speicherte Testergebnisse zum PC über USB-Port

7) Interner Thermal-Drucker für den Druck von Testergebnissen

8) Kompakt und leicht (18 Kilogramm/39,68 lbs)



Technische Daten

◇Wechselstromhochspannungsertrag

Strecke: 400~2200V

Genauigkeit: ±2%

Entschließung: 100V

◇DC-Hochspannungsertrag

Strecke: 200~600V

Genauigkeit: ±2%

◇Temperaturüberwachung

Induktionsofen: max. Energie 500W

Regelbereich: ≤100℃

Steuerfehler: ±0.5℃

messende Entschließung: 0.1℃

Temperaturüberwachungszeit: von Raumtemperatur zu 90℃, <20min>

◇Maß Tan Deltas (tgδ)

Strecke: ohne Grenze

Entschließung: 0,001%

Genauigkeit: ± (readingx0.5%+0.020%)

◇Maß der Kapazitanz (CX)

Strecke: 15pF-300pF

Entschließung: 0.01pF

Genauigkeit: ± (readingx0.5%+0.5pF)

◇Relatives Maß der Genehmigungs-(εr)

automatisch berechnet nach Ansicht CX

Genauigkeit: ±reading x0.5%

◇Maß des Isolationswiderstand-(Rx)

Strecke: 10M-20T

Entschließung: 0,01

Genauigkeit: ±reading x10%

◇Maß des spezifischen Durchgangswiderstandes (ρ)

automatisch berechnet entsprechend Rx

Genauigkeit: ±reading x10%

◇General

●Stromversorgung: besonders angefertigt (AC220V/230V/120V, 50Hz/60Hz optional)

●Maß: 450x310x360mm (17.72x12.20x14.17 herein)

●Gewicht: 18 Kilogramm (39,68 lbs)

◇Umweltbedingungen

●Lagertemperatur: -20°C zu 70°C (- 4°F zu +158°F)

●Betriebstemperatur: -20°C zu +50°C (- 4°F zu +122°F)

●Feuchtigkeit: < 95="">

◇Sicherheits-Qualifikationen und EMC

●Sicherheit: entworfen in Übereinstimmung mit IEC61010-1, 2006/95/EC

●EMC: 2004/108/EC



Öl Tan Delta Tester T6000 ist zuverlässiges Prüfgerät für das Messen von Tan Delta (Ableitungs-/Energiefaktor), von relativer Genehmigung, von Isolationswiderstand und von spezifischem Durchgangswiderstand des Isolieröls.
