Ultraportable HFCT-Teils-Detektor-Ultraschallprüfungs-Ausrüstung

Teils-Detektor

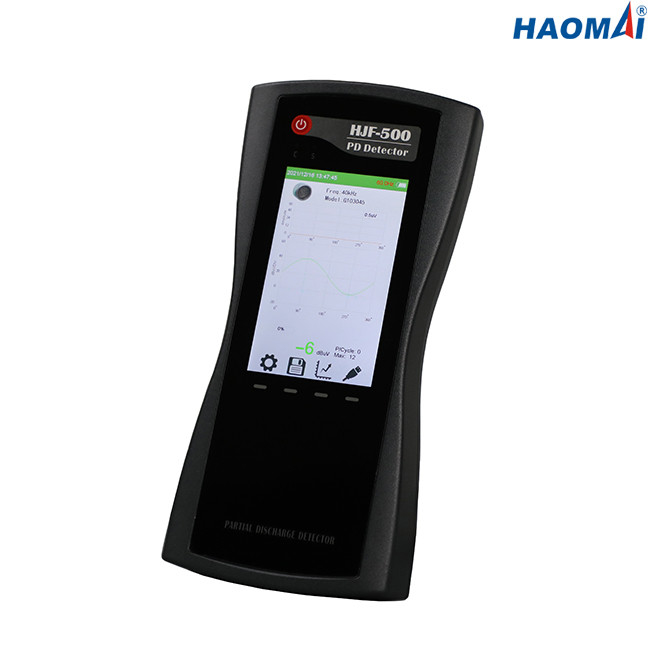

Modell: HJF-500

Der Teils-Detektor HJF-500 ist nichtinvasives Werkzeug für das Messen von Teilstätigkeit des Schaltanlagen-, Transformator-, GIS- und Hochspg-Kabels etc. in Laufstatus. Er wird mit einem eingebauten Sensor TEV (vorübergehende Erdspannung) und einem eingebauten Ultraschall-Sensor, einem externen Ultraschall-Sensor, einem externen UHF(ultra Hochfrequenz) Sensor und einem externen HFCT (Hochfrequenzstromwandler) ausgerüstet um Teilssignale auf Mittelspannung oder Hochspannungsausrüstung zu sammeln.

Hauptmerkmale

●Nichtinvasives Werkzeug für on-line-PD-Maß in Millivolt- und Hochspg-Nebenstellen

●Fähig, sich mit 5 Sensoren, einschließlich 1 eingebauten TEV-Sensor (Standardkonfiguration) auszurüsten, eingebaute Ultraschall-Sensoren 1 (Standardkonfiguration), 1 externer Ultraschall-Sensor (Wahlkonfiguration), 1 externer UHF-Sensor (Wahlkonfiguration), 1 HFCT-Sensor (Wahlkonfiguration).

●Kombiniert mehrfache Funktionen in einem einzelnen Paket

●Ultraschall- und TEV-Sensoren für Oberflächen- und internes PD

●UHFmaß kann PD-Tätigkeit in der hohen Bandbreite genau messen

●PD-Tätigkeit in Hochspg-Kabeln wird gemessen, indem man HFCT verwendet

●Hohe Abtastrate, starke Entstörungsfähigkeit

●Entladungsmuster stellen Sie Zeitgebiets-Signalwellenform, PRPD-Spektrum, PRPS-Spektrums etc. zur Verfügung, um die Analyse von verschiedenen Entladungsarten zu verwirklichen.

●Die Testergebnisse können an Bord gespeichert werden, können zum PC für erzeugten Prüfbericht auch geladen werden.

Technische Daten
