Multifunktions-TEV-Teils-Detektor-Prüfvorrichtung nicht Invasions

Multifunktionsteils-Detektor

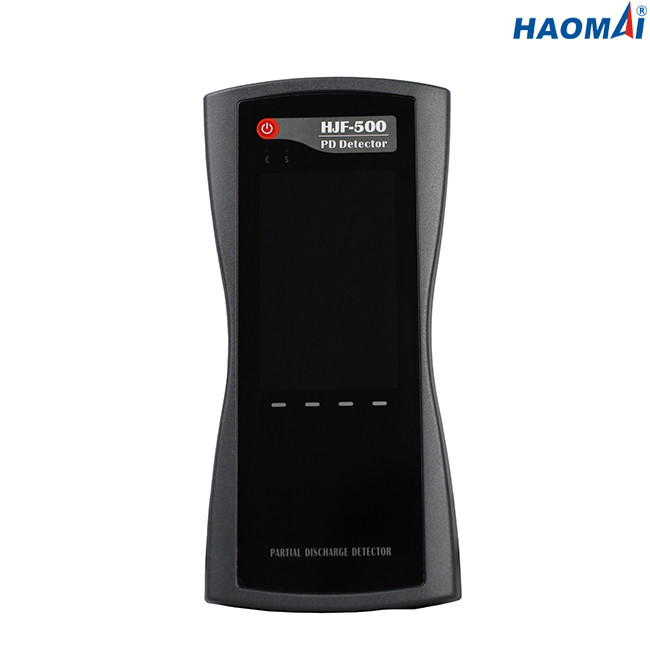

Modell: HJF-500

Der Multifunktionsteils-Detektor HJF-500 ist das ideale nichtinvasive Werkzeug für schnelle messende Teilstätigkeit in Millivolt- und Hochspg-Nebenstellen.

können Millivolt- und Hochspg-Nebenstellen unter Verwendung des HJF-500 überwacht werden dankt zur großen Vielfalt von Sensoren, die an sie angeschlossen werden können. Typische Millivolt- und Hochspg-Anlagegüter, die für Teile bestimmt werden können, schließen Schaltanlagen-, Transformator-, GIS- und Hochspg-Kabel etc. mit ein.

Die hohe Bandbreite zusammen mit Musteranzeigen-Dosenkategorien PRPD (entschlossener Teil der Phase) die verschiedenen Arten des Defektes. Sprügentladungen und Oberflächenentladungen können von den gefährlichen internen Teilen leicht unterschieden werden, das ein anderer Vorteil dieser Art der Technologie ist.

Die Einheit HJF-500 kann über 4-Zoll-Touch Screen bearbeitet werden. Die eingebaute Lithium-Batterie wird für Einheit HJF-500 angenommen, und die Betriebszeit ist mehr als 6 Stunden.



Hauptmerkmale

●Nichtinvasives Werkzeug für on-line-PD-Maß in Millivolt- und Hochspg-Nebenstellen

●Fähig, sich mit 5 Sensoren, einschließlich 1 eingebauten TEV-Sensor (Standardkonfiguration) auszurüsten, eingebaute Ultraschall-Sensoren 1 (Standardkonfiguration), 1 externer Ultraschall-Sensor (Wahlkonfiguration), 1 externer UHF-Sensor (Wahlkonfiguration), 1 HFCT-Sensor (Wahlkonfiguration).

●Kombiniert mehrfache Funktionen in einem einzelnen Paket

●Ultraschall- und TEV-Sensoren für Oberflächen- und internes PD

●UHFmaß kann PD-Tätigkeit in der hohen Bandbreite genau messen

●PD-Tätigkeit in Hochspg-Kabeln wird gemessen, indem man HFCT verwendet

●Hohe Abtastrate, starke Entstörungsfähigkeit

●Synchronisierung mit der Netzfrequenz für PRPD-Mustererkennung

●Entladungsmuster stellen Sie Zeitgebiets-Signalwellenform, PRPD-Spektrum, PRPS-Spektrums etc. zur Verfügung, um die Analyse von verschiedenen Entladungsarten zu verwirklichen.

●Die Testergebnisse können an Bord gespeichert werden, können zum PC für erzeugten Prüfbericht auch geladen werden.



Technische Daten

●TEV-Maß

Messbereich: 0-60dBmV

Entschließung: 1dB

Genauigkeit: ±1dB

Maximaler Impuls pro Zyklus: 1400

Maßfrequenzband: 3~100MHz

●UHFmaß

Entdeckungsfrequenz: 300-2000MHz

Messbereich: 0-60dBmV

Genauigkeit: <1dBmV

Sensor-Band: 300-2000MHz

●AA-Maß

Messbereich: -6dBμV~68dBμV

Entschließung: 1dB

Genauigkeit: ±1dB

Mittelfrequenz des Sensors: 40kHz

●AE-Maß

Messbereich: -6dBμV~68dBμV

Entschließung: 1dB

Genauigkeit: ±1dB

Frequenzbereich: 20~200kHz

●HFCT-Maß

Sensor-Getriebewiderstand: 5mV/mA

Entdeckungsfrequenz: 1~30MHz

Empfindlichkeit: ≤50pC

●Anzeige: 4,0 Zoll RGB-LCD-Bildschirm

●Stromversorgung

Eingebaute Batterie: Lithium-Batterie 3.7V/5000Ah

Arbeitszeit: mehr als 6 Stunden

Ladegerät: AC90-264V oder DC 5V

●Umweltbedingungen

Betriebstemperatur: -20 | 50℃

Feuchtigkeit: 20-85% relative Luftfeuchtigkeit

●Verschieden

Maße (Handwirt): 210x100x35mm

Gewicht (Handwirt): 0.4kg

Verbindungshafen: ein USB-Port für PC-Verbindung oder Ladegerätinput, ein externer Sensor-Hafen, eine 3.5mm Stereokopfhörersteckfassung

Kopfhörer: minimales 8 Ohm

Sd-Karte: Standard-16G



Der Multifunktionsteils-Detektor HJF-500 ist das ideale nichtinvasive Werkzeug für das Messen von Teilstätigkeit des Schaltanlagen-, Transformator-, GIS- und Hochspg-Kabels etc. in Millivolt- und Hochspg-Nebenstellen.
