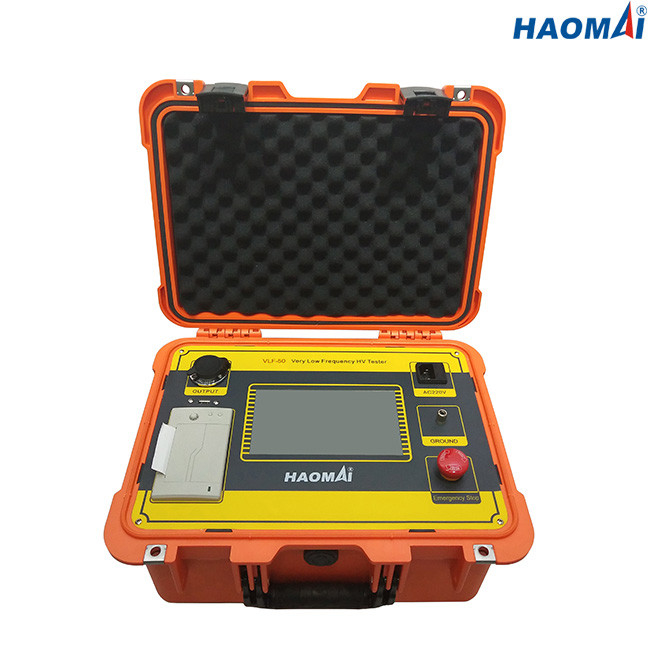

50kV sehr niedrige Frequenz Hipot Prüfvorrichtung

Modell: VLF-50

Sehr niedrige Frequenz steht für sehr Niederfrequenz.

Sehr niedrige Frequenz Hipot Prüfvorrichtung ist ein Wechselstrom-Ertraghochspannungsinstrument. Sehr niedrige Frequenz Hochspg-Prüfvorrichtung stellt sinusförmige Wechselspannung aber an 0.1Hz-0.02Hz zur Verfügung, verglichen mit dem 50/60 Hz Ertrag des herkömmlichen Wechselstrom-Testsatzes. Es ist noch eine Wechselspannung mit sinusförmigen Falschpolungen jeder Halbzyklus.

Die 50kV sehr niedrige Frequenz Hipot Prüfvorrichtung VLF-50 kann bis zu 50kV/30mA ausgeben.

Hauptmerkmale

1) Ausgangsfrequenz: 0.1Hz, 0.05Hz, 0.02Hz

2) Gegenwärtig, Spannung und Wellenformdaten werden direkt von der Hochspannungsseite probiert, die genaue Daten sicherstellt.

3) Mit Überspannungsschutzfunktion. Wenn der Ertrag die gesetzte Spannungsgrenze übersteigt, stoppt das Instrument für Schutz, und die Aktionszeit ist kleiner als 20ms.

4) Mit Überstromschutzfunktion für Hochs und Tiefs-Spannungsdoppeltschutz. Hochspannungsseite kann entsprechend dem genauen eingestellt werden stoppen Schutzwert. Wenn der Strom auf Schwachstromseite den Nennstrom übersteigt, wird er für Schutz gestoppt, und die Operationszeit ist weniger als 20ms.

5) Der Hochspannungsertragschutzwiderstand ist im Zusatzkörper, so dort ist- kein Bedarf, einen anderen Schutzwiderstand draußen anzuschließen entworfen.

6) Die Hochs und Tiefs-Spannung schloss Stromkreis des Schleifennegativen feedbacks Steuerwird angenommen, also hat der Ertrag keinen Kapazitanzaufstiegseffekt.

7) Testergebnisse können in Prüfvorrichtung gespeichert werden.

8) Testergebnisse können über eingebauten Thermal-Drucker gedruckt werden.

Technische Daten

1) Ertragnennspannung: 50kV/30mA (Höchstwert)

2) Ausgangsfrequenz: 0.1Hz, 0.05Hz, 0.02Hz

3) Tragfähigkeit

0.1Hz, max. 1.1µF

0.05Hz, max. 2.2µF

0.02Hz, max. 5.5µF

4) Maßgenauigkeit: 3%

5) Spannungspositiv und negativer Höchstwertfehler: ≤3%

6) Spannungswellenformverzerrung: ≤ 5%

7) Arbeitsbedingung

Temperatur: -10℃~+40℃

Feuchtigkeit: ≤ 85%RH

8) Stromversorgung: AC220V ±10%, 50/60Hz

50kV sehr niedrige Frequenz Hipot Prüfvorrichtung VLF-50 ist leistungsfähiges Prüfgerät für messendes Stromkabel oder drehende Maschinerie (Motor/Generator) an 0.1Hz, an 0.05Hz oder an 0.02Hz.
