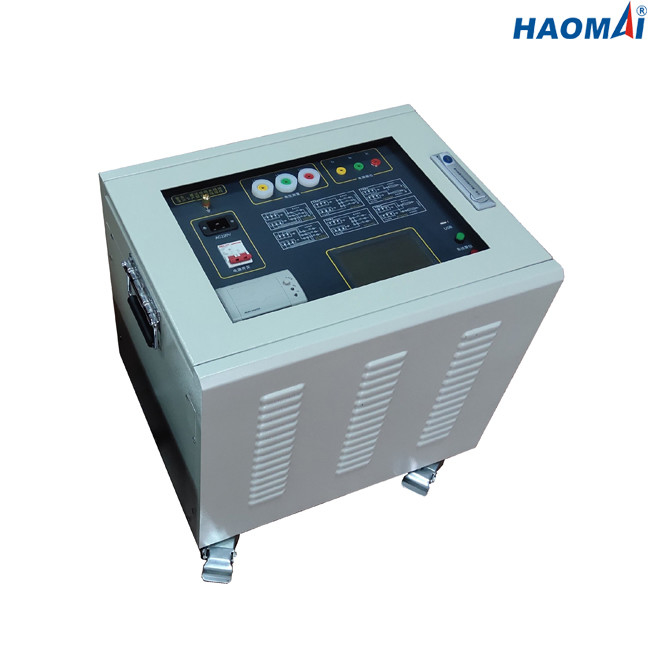

Vielzweck-Hochspg-Kabel-Testgerät 8A 55Hz mit Touch Screen

Fernleitungs-Widerstand-Analysator

Modell: HLT-300

Fernleitungs-Widerstand-Analysator HLT-300 ist ein Hochpräzisionsinstrument für die Prüfung von verschiedenen Hochspannungsfernleitungsparametern im Kraftwerk, der Nebenstelle oder dem Labor. Das Instrument ist integrierte Struktur mit eingebautem Frequenzumsetzungs-Energiemodul, das Spitzenleistung mittels der Frequenzumsetzungsspannungsregulierung kann. Die Frequenz kann zu 45Hz oder zu 55Hz geändert werden. Entstörungstechnologie Digital wird angenommen, um die Störung des elektrischen Feldes der Netzfrequenz auf Standort zu vermeiden, und das Problem des genauen Maßes unter der Störung des starken elektrischen Feldes grundlegend zu lösen.

Hauptmerkmale

●Inselbetrieb unter Verwendung des Touch Screen, kein PC erfordert, um zu funktionieren

●Supergegeninduktionsspannungsfähigkeit

●Nehmen Sie Frequenzumsetzungstechnologie für genaues Maß an

●Fähig, verursachte Spannung und induzierten Strom direkt zu messen

●Fähig, Widerstand, Widerstandwinkel, Widerstand, Reaktanz und Induktanz von Hochspg-Fernleitung zu messen

●Fähig, die Testergebnisse zu speichern bordeigen

●Fähig, Testergebnisse direkt über eingebauten Thermal-Drucker zu drucken

●Einfache verdrahtende Verbindung

Technische Daten

1) Ertrag

●Max. Ausgangsspannung: Wechselstrom 300V

Ausgangsspannungsgenauigkeit: 0,5%

●Max. I/V: 8A

Ausgangsstromgenauigkeit: 0,5%

●Ausgangsfrequenz: 45Hz, 55Hz

2) Kapazitanzmaß

Messbereich: 0.01~30µF

Messende Genauigkeit: ±1% Ablesen±0.01µf (Messwert ≥1µF)

±2% Ablesen±0.01µf (Messwert <1>

Entschließung: 0.0001µF

3) Impedanzmessung

Messbereich: 0.1~400Ω

Messende Genauigkeit: ±1% Ablesen±0.01ω (Messwert ≥1Ω)

±2% Ablesen±0.01µf (Messwert <1>

Entschließung: 0.0001Ω

4) Widerstandwinkel

Messbereich: -180°~ +180°

Messende Genauigkeit: ±0.2° (Spannung ≥1.0 V)

±0.3° (Spannung 0.2V~1.0V)

Entschließung: 0.0001°

5) Entstörungsprinzip: Frequenzumsetzungsmethode

6) Entstörungsstrom: 80A

7) Entstörungsspannung: 30kV

8) Speicherkapazität: 200 Testergebnisse

9) Stromversorgung: Wechselstrom 220V±10%, 50/60Hz

10) Maß: 530x 410x 510mm (Zoll 20.87x16.14x20.08)

11) Gewicht: 65kg (143,30 lbs)

12) Umweltbedingungen

●Lagertemperatur: -20°C zu 70°C (- 4°F zu +158°F)

●Betriebstemperatur: -20°C zu +50°C (- 4°F zu +122° F)

●Feuchtigkeit: < 85="">

13) Sicherheits-Qualifikationen und EMC

●Sicherheit: entworfen in Übereinstimmung mit IEC61010-1, 2006/95/EC

●EMC: 2004/108/EC

Fernleitungs-Widerstand-Analysator HLT-300 ist der starke Test, der für messenden Widerstand, Widerstandwinkel, Widerstand, Reaktanz und Induktanz von Hochspg-Fernleitung eingestellt wird.
