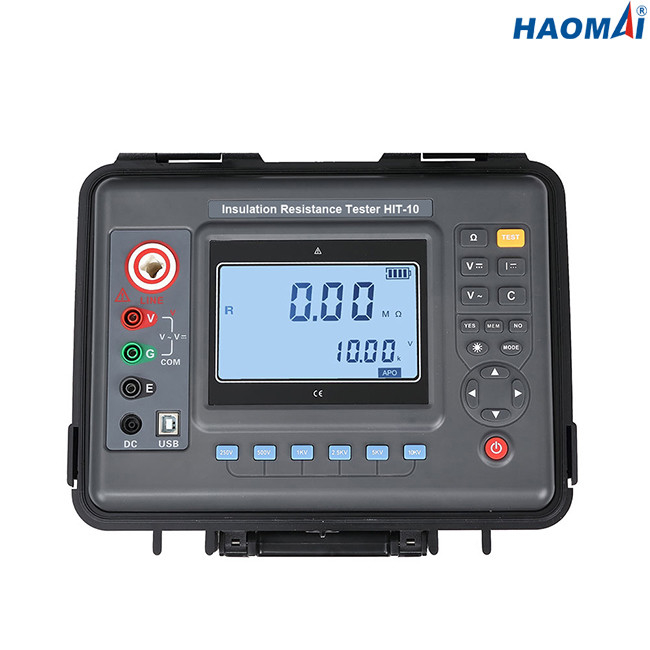

Hochspannungs-DC-Isolationswiderstand-Prüfvorrichtung
Modell: HIT-10
Hochspannungs-DC-Isolationswiderstand-Prüfvorrichtung, alias Meg.- Ohmmeter, wird für die Isolationswiderstandprüfung benutzt. Die Prüfvorrichtung hat die Funktionen LCD-der grauen und weißen Hintergrundbeleuchtungsgroßbildanzeige, der Datenspeicherung, der Datensuche, der Warnung, der Abschaltautomatik etc. Sie hat auch die Funktionen des messenden Gleichspannungs-dielektrischen Absorptionsgrads und des Polarisations-Index. Das ganze Instrument ist schön und hochwertig, die breite Palette, hohe Auflösung, bequeme Bedienung, einfach zu tragen, genaue, zuverlässige, stabile Leistung, starke Entstörungsfähigkeit und hat die stoßsicheren, staubdichten und feuchtigkeitsfesten Struktureigenschaften. Es ist das wesentliche Instrument, das durch Telekommunikation, elektrischer Strom, Meteorologie, Maschinenraum, Ölfeld, mechanische und elektrische Installation und Wartung sowie der elektrische Strom als Wirtschaftsmacht oder die Energiewirtschaftsunternehmensabteilung weitverbreitet ist.
Hauptmerkmale
1)Isolationswiderstand bis 35 TΩ @ 10 KV
2)Nennspannung: 250V, 500V, 1kV, 2.5kV, 5kV, 10kV
3)Wechselspannungsstrecke: 0-750V
4) Gleichspannungsstrecke: 0-1000V
5)Fähig, Kapazitanz des Testobjekts zu messen
6)Dielektrisches Absorptionsgrad-und Polarisations-Indexmaß verfügbar
7)Stromabgabe des hohen gegenwärtigen Kurzschlusses 6mA
8)Große LCD-Anzeige mit Hintergrundbeleuchtung
9)Warnungsfunktion verfügbar
10)Download von Bordergebnissen über USB-Schnittstelle
Technische Daten
| Funktion |
Isolationswiderstandtest, Spannungstest |
| Niedrige Bedingungen |
23°C±5°C, unter 75%RH |
| Nennspannung (V) |
250V, 500V, 1kV, 2.5kV, 5kV, 10kV |
| Prüfspannung (V) |
Nennspannung x (1±10%) |
| Isolationswiderstand-Strecke |
0.01MΩ~35TΩ |
| Isolationswiderstand-Entschließung |
0.01MΩ |
| Gleichspannungs-Strecke |
0~1000V |
| Gleichspannungs-Entschließung |
0.1V |
| Wechselspannungs-Strecke |
0~750V |
| Wechselspannungsentschließung |
0.1V |
| Ertrag-Kurzschluss-Strom |
≥6mA |
| Dielektrisches Absorptionsgrad-und Polarisations-Index-Maß |
verfügbar |
| Stromversorgung |
Akku 12V |
| Hintergrundbeleuchtung |
kontrollierbare graue Schirmhintergrundbeleuchtung, passend für Gebrauch in den schwachen Plätzen |
| Anzeigemodus |
4-bit große LCD Anzeige, graue Schirmhintergrundbeleuchtung |
| Lcd-Anzeigen-Größe |
108×65mm |
| Instrument-Größe |
277.2×227.5×153mm (LxWxH) |
| USB-Schnittstelle |
für Software-Überwachung und Datenübertragung. Die gesparten Daten können zum Computer für Abwehr und Druck geladen werden. |
| Fernmeldeleitung |
USB-Fernmeldeleitung 1pc |
| Test-Linie |
rote 3 Meter des Hochspannungsrobs, Hochspannungstestlinie Schwarzes 1.5smeters, grüne 1,5 Meter |
| Datenspeicherung |
500 Gruppen. „VOLLES“ Symbol zeigt an, dass Lagerung voll ist. |
| Daten-Ansicht |
Datenansichtfunktion: „HERR“ Symbolanzeige |
| Sammelanzeige |
Sammelfunktion (übersteigen Sie Messbereich): „OL-“ Symbolanzeige |
| Warnungs-Funktion |
wenn der Messwert den Sollwert übersteigt, wird eine Warnungsaufforderung gegeben |
| Leistungsaufnahme |
Bereitschaft: max.30mA (Hintergrundbeleuchtung weg) |
| schalten Sie Hintergrundbeleuchtung ein: max.42mA |
| Maß. max.300mA (Hintergrundbeleuchtung weg) |
| Instrumentgewicht |
2.75kg (einschließlich Batterie) |
| Batteriespannung |
wenn die Batteriespannung niedrig ist, zeigt Symbol der schwachen Batterie an. |
| Abschaltautomatik |
Abschaltautomatik nach dem 15-Minute-Stiefel |
| Isolierungs-Test |
≥50MΩ (zwischen messender Linie und Fall) |
| Widerstands-Spannung |
AC3kV/50Hz, 1min |
| Betriebstemperatur und Feuchtigkeit |
-10℃~+50℃<85%RH |
| Lagertemperatur und Feuchtigkeit |
-15℃~+55℃<90%RH |
| Sicherheit |
IEC61010-1, IEC1010-2-31, IEC61557-1,5, Grad 2, CAT 300V der Verschmutzung IEC60529 (IP54Ⅲ) |
Isolationswiderstand-Messbereich und Genauigkeit
| Messende Funktion |
Ausgangsspannung |
Messbereich |
Genauigkeit |
Entschließung |
| Isolationswiderstand |
250V (±10%) |
0 MΩ~1MΩ |
±5%rdg±5dgt |
0.001MΩ |
| 1 MΩ~10MΩ |
±5%rdg±5dgt |
0.01MΩ |
| 10 MΩ~100MΩ |
±5%rdg±5dgt |
0.1MΩ |
| 100MΩ~1000MΩ |
±5%rdg±5dgt |
1MΩ |
| 1GΩ~10GΩ |
±5%rdg±5dgt |
0.01GΩ |
| 10GΩ~100GΩ |
±10%rdg±5dgt |
0.1GΩ |
| 100GΩ~1000GΩ |
±20%rdg±5dgt |
1GΩ |
|
500V (±10%)
|
0 MΩ~2MΩ |
±5%rdg±5dgt |
0.001MΩ |
| 2 MΩ~20MΩ |
±5%rdg±5dgt |
0.01MΩ |
| 20 MΩ~200MΩ |
±5%rdg±5dgt |
0.1MΩ |
| 200 MΩ~2000MΩ |
±5%rdg±5dgt |
1MΩ |
| 2GΩ~20GΩ |
±5%rdg±5dgt |
0.01GΩ |
| 20GΩ~200GΩ |
±10%rdg±5dgt |
0.1GΩ |
| 200GΩ~2000GΩ |
±20%rdg±5dgt |
1GΩ |
| 1kV (±10%) |
0 MΩ~5MΩ |
±5%rdg±5dgt |
0.001MΩ |
| 5 MΩ~50MΩ |
±5%rdg±5dgt |
0.01MΩ |
| 50 MΩ~500MΩ |
±5%rdg±5dgt |
0.1MΩ |
| 500 MΩ~5000MΩ |
±5%rdg±5dgt |
1MΩ |
| 5GΩ~50GΩ |
±10%rdg±5dgt |
0.01GΩ |
| 50GΩ~500GΩ |
±15%rdg±5dgt |
0.1GΩ |
| 500GΩ~5000GΩ |
±20%rdg±5dgt |
1GΩ |
| 2.5kV (±10%) |
0 MΩ~10MΩ |
±5%rdg±5dgt |
0.01MΩ |
| 10 MΩ~100MΩ |
±5%rdg±5dgt |
0.1MΩ |
| 100 MΩ~1000MΩ |
±5%rdg±5dgt |
1MΩ |
| 1 GΩ~10GΩ |
±5%rdg±5dgt |
0.01GΩ |
| 10 GΩ~100GΩ |
±10%rdg±5dgt |
0.1GΩ |
| 100 GΩ~1000GΩ |
±15%rdg±5dgt |
1GΩ |
| 1 TΩ~10TΩ |
±20%rdg±10dgt |
0.01TΩ |
| 5kV (±10%) |
0 MΩ~20MΩ |
±5%rdg±5dgt |
0.01MΩ |
| 20 MΩ~200MΩ |
±5%rdg±5dgt |
0.1MΩ |
| 200 MΩ~2000MΩ |
±5%rdg±5dgt |
1MΩ |
| 2 GΩ~20GΩ |
±5%rdg±5dgt |
0.01GΩ |
| 20 GΩ~200GΩ |
±10%rdg±5dgt |
0.1GΩ |
| 200 GΩ~2000GΩ |
±15%rdg±5dgt |
1GΩ |
| 2 TΩ~10TΩ |
±25%rdg±10dgt |
0.01TΩ |
| 10kV (±10%) |
0 MΩ~50MΩ |
±5%rdg±5dgt |
0.01MΩ |
| 50 MΩ~500MΩ |
±5%rdg±5dgt |
0.1MΩ |
| 500 MΩ~5000MΩ |
±5%rdg±5dgt |
1MΩ |
| 5 GΩ~50GΩ |
±5%rdg±5dgt |
0.01GΩ |
| 50 GΩ~500GΩ |
±10%rdg±5dgt |
0.1GΩ |
| 500 GΩ~5000GΩ |
±20%rdg±5dgt |
1GΩ |
| 5TΩ~35TΩ |
±35%rdg±10dgt |
0.01TΩ |
Hochspannungs-DC-Isolationswiderstand-Prüfvorrichtung HIT-10 ist gutes Werkzeug für Isolationswiderstandtests bis 10 KV durchführen.
