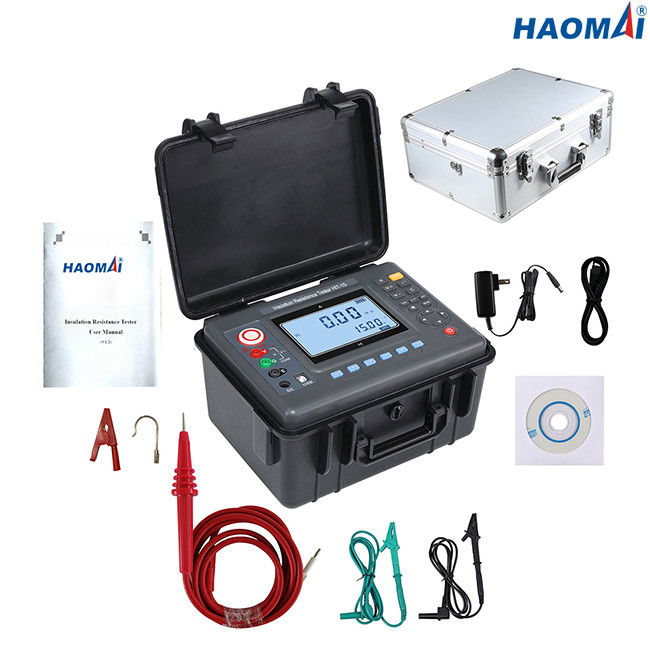

Isolationswiderstand-Prüfvorrichtung DC-15kV
Modell: HIT-15
Der Isolationswiderstandtest ist ein quantitativer Test, der die Wirksamkeit der elektrischen Isolierung eines Produktes anzeigt. Die Hauptanwendungen umfassen Kabel, Transformatoren, Motoren/Generatoren, Leistungsschalter und Buchsen.
Das HIT-15 ist für Isolationswiderstandtests bis 15 KV mit a durchführen bestimmt
Maximaler Widerstand von 50 TΩ. Das HIT-15 bietet Maß DAR (dielektrischer Absorptionsgrad) und PUs (Polarisations-Index) an.
Das HIT-15 ist zum Messen von Kapazitanz des Testobjekts von 10uf zu 100nf fähig.
wird wieder aufladbare Körperverletzung des Li-Ion 12V für HIT-15 angenommen, das schnellen Vorwurf von einer Wechselstrom-Quelle anbietet, wenn die Körperverletzungen flach sind.
Das HIT-15 hat eine volle Reihe von Testmodi sowie Bordgedächtnis und Fähigkeit, Daten zu einem Laptop herunterzuladen.
Ist wetterfeste Einschließung IP54 für Operation im Freien bestimmt. Die Einheit HIT-15 ist genug robust, die Prüfvorrichtung zu schützen und Feuchtigkeits- und Staubeintritt zu beseitigen.
Hauptmerkmale
1) Isolationswiderstand bis 50 TΩ @ 15 KV
2) Nennspannung: 500V, 1kV, 2.5kV, 5kV, 10kV, 15kV
3) Wechselspannungsstrecke: 0-750V
4) Gleichspannungsstrecke: 0-1000V
5) Maßkapazitanz des Testobjekts
6) Maße DAR (dielektrischer Absorptionsgrad) und PU (Polarisations-Index)
7) Stromabgabe des hohen gegenwärtigen Kurzschlusses 6mA
8) Große LCD-Anzeige mit Hintergrundbeleuchtung
9) Modernes Gedächtnis und auf Schirmrückruf
10) Download von Bordergebnissen über USB-Schnittstelle
11) Wetterfeste Einschließung IP54
12) Sicherheit veranschlagt an CATⅢ 300V
Technische Daten
| Funktion |
Isolationswiderstandtest, Spannungstest |
| Niedrige Bedingungen |
23°C±5°C, unter 75%RH |
| Nennspannung (V) |
500V, 1kV, 2.5kV, 5kV, 10kV, 15kV |
| Prüfspannung (V) |
Nennspannung x (1±10%) |
| Isolationswiderstand-Strecke |
0.01MΩ~50TΩ |
| Isolationswiderstand-Entschließung |
0.01MΩ |
| Gleichspannungs-Strecke |
0~1000V |
| Gleichspannungs-Entschließung |
0.1V |
| Wechselspannungs-Strecke |
0~750V |
| Wechselspannungsentschließung |
0.1V |
| Ertrag-Kurzschluss-Strom |
≥6mA |
| Dielektrisches Absorptionsgrad-und Polarisations-Index-Maß |
verfügbar |
| Stromversorgung |
Akku 12V |
| Hintergrundbeleuchtung |
kontrollierbare graue Schirmhintergrundbeleuchtung, passend für Gebrauch in den schwachen Plätzen |
| Anzeigemodus |
4-bit große LCD Anzeige, graue Schirmhintergrundbeleuchtung |
| Lcd-Anzeigen-Größe |
108×65mm |
| Instrument-Größe |
277.2×227.5×153mm (LxWxH) |
| USB-Schnittstelle |
für Software-Überwachung und Datenübertragung. Die gesparten Daten können zum Computer für Abwehr und Druck geladen werden. |
| Fernmeldeleitung |
USB-Fernmeldeleitung 1pc |
| Test-Linie |
rote 3 Meter des Hochspannungsrobs, Hochspannungstestlinie Schwarzes 1.5smeters, grüne 1,5 Meter |
| Datenspeicherung |
500 Gruppen. „VOLLES“ Symbol zeigt an, dass Lagerung voll ist. |
| Daten-Ansicht |
Datenansichtfunktion: „HERR“ Symbolanzeige |
| Sammelanzeige |
Sammelfunktion (übersteigen Sie Messbereich): „OL-“ Symbolanzeige |
| Warnungs-Funktion |
wenn der Messwert den Sollwert übersteigt, wird eine Warnungsaufforderung gegeben |
| Leistungsaufnahme |
Bereitschaft: max.30mA (Hintergrundbeleuchtung weg) |
| schalten Sie Hintergrundbeleuchtung ein: max.42mA |
| Maß. max.300mA (Hintergrundbeleuchtung weg) |
| Instrumentgewicht |
2.75kg (einschließlich Batterie) |
| Batteriespannung |
wenn die Batteriespannung niedrig ist, zeigt Symbol der schwachen Batterie an. |
| Abschaltautomatik |
Abschaltautomatik nach dem 15-Minute-Stiefel |
| Isolierungs-Test |
≥50MΩ (zwischen messender Linie und Fall) |
| Widerstands-Spannung |
AC3kV/50Hz, 1min |
| Betriebstemperatur und Feuchtigkeit |
-10℃~+50℃<85%RH |
| Lagertemperatur und Feuchtigkeit |
-15℃~+55℃<90%RH |
| Sicherheit |
IEC61010-1, IEC1010-2-31, IEC61557-1,5, Grad II, CAT 300V der Verschmutzung IEC60529 (IP54Ⅲ) |
Isolationswiderstand-Messbereich und Genauigkeit
| Messende Funktion |
Ausgangsspannung |
Messbereich |
Genauigkeit |
Entschließung |
| Isolationswiderstand |
500V (±10%)
|
0 MΩ~2MΩ |
±5%rdg±5dgt |
0.001MΩ |
| 2 MΩ~20MΩ |
±5%rdg±5dgt |
0.01MΩ |
| 20 MΩ~200MΩ |
±5%rdg±5dgt |
0.1MΩ |
| 200 MΩ~2000MΩ |
±5%rdg±5dgt |
1MΩ |
| 2GΩ~20GΩ |
±5%rdg±5dgt |
0.01GΩ |
| 20GΩ~200GΩ |
±10%rdg±5dgt |
0.1GΩ |
| 200GΩ~2000GΩ |
±20%rdg±5dgt |
1GΩ |
| 1kV (±10%) |
0 MΩ~5MΩ |
±5%rdg±5dgt |
0.001MΩ |
| 5 MΩ~50MΩ |
±5%rdg±5dgt |
0.01MΩ |
| 50 MΩ~500MΩ |
±5%rdg±5dgt |
0.1MΩ |
| 500 MΩ~5000MΩ |
±5%rdg±5dgt |
1MΩ |
| 5GΩ~50GΩ |
±10%rdg±5dgt |
0.01GΩ |
| 50GΩ~500GΩ |
±15%rdg±5dgt |
0.1GΩ |
| 500GΩ~5000GΩ |
±20%rdg±5dgt |
1GΩ |
| 2.5kV (±10%) |
0 MΩ~10MΩ |
±5%rdg±5dgt |
0.01MΩ |
| 10 MΩ~100MΩ |
±5%rdg±5dgt |
0.1MΩ |
| 100 MΩ~1000MΩ |
±5%rdg±5dgt |
1MΩ |
| 1 GΩ~10GΩ |
±5%rdg±5dgt |
0.01GΩ |
| 10 GΩ~100GΩ |
±10%rdg±5dgt |
0.1GΩ |
| 100 GΩ~1000GΩ |
±15%rdg±5dgt |
1GΩ |
| 1 TΩ~10TΩ |
±20%rdg±10dgt |
0.01TΩ |
| 5kV (±10%) |
0 MΩ~20MΩ |
±5%rdg±5dgt |
0.01MΩ |
| 20 MΩ~200MΩ |
±5%rdg±5dgt |
0.1MΩ |
| 200 MΩ~2000MΩ |
±5%rdg±5dgt |
1MΩ |
| 2 GΩ~20GΩ |
±5%rdg±5dgt |
0.01GΩ |
| 20 GΩ~200GΩ |
±10%rdg±5dgt |
0.1GΩ |
| 200 GΩ~2000GΩ |
±15%rdg±5dgt |
1GΩ |
| 2 TΩ~10TΩ |
±25%rdg±10dgt |
0.01TΩ |
| 10KV (±10%) |
0 MΩ~50MΩ |
±5%rdg±5dgt |
0.01MΩ |
| 50 MΩ~500MΩ |
±5%rdg±5dgt |
0.1MΩ |
| 500 MΩ~5000MΩ |
±5%rdg±5dgt |
1MΩ |
| 5 GΩ~50GΩ |
±5%rdg±5dgt |
0.01GΩ |
| 50 GΩ~500GΩ |
±10%rdg±5dgt |
0.1GΩ |
| 500 GΩ~5000GΩ |
±20%rdg±5dgt |
1GΩ |
| 5TΩ~35TΩ |
±35%rdg±10dgt |
0.01TΩ |
| 15kV (±10%) |
0 MΩ~60MΩ |
±5%rdg±5dgt |
0.01MΩ |
| 60 MΩ~600MΩ |
±5%rdg±5dgt |
0.1MΩ |
| 600 MΩ~6000MΩ |
±5%rdg±5dgt |
1MΩ |
| 6 GΩ~60GΩ |
±5%rdg±5dgt |
0.01GΩ |
| 60 GΩ~600GΩ |
±10%rdg±5dgt |
0.1GΩ |
| 600 GΩ~6000GΩ |
±20%rdg±5dgt |
1GΩ |
| 6 TΩ~50TΩ |
±35%rdg±10dgt |
0.01TΩ |
Kapazitanz-Messbereich u. Genauigkeit
| Messende Funktion |
Messbereich |
Genauigkeit |
Entschließung |
| Kapazitanz |
10uf-50uf |
±15%rdg±5dgt |
0.01uf |
| 1uf-10uf |
±15%rdg±5dgt |
0.1uf |
| 100nf-10nf |
±15%rdg±5dgt |
0.01nf |
| 10nf-100nf |
±15%rdg±5dgt |
0.01nf |
Isolationswiderstand-Prüfvorrichtung HIT-15 DC-15kV ist leistungsfähiges Werkzeug für das Messen des Isolationswiderstandes der Kabel, der Transformatoren, der Motoren/der Generatoren, der Leistungsschalter und der Buchsen etc.
