Handrelais Iec 61850 Prüfungs-System-Ultraportable Leichtgewichtler

Hand-Analysator Iecs 61850

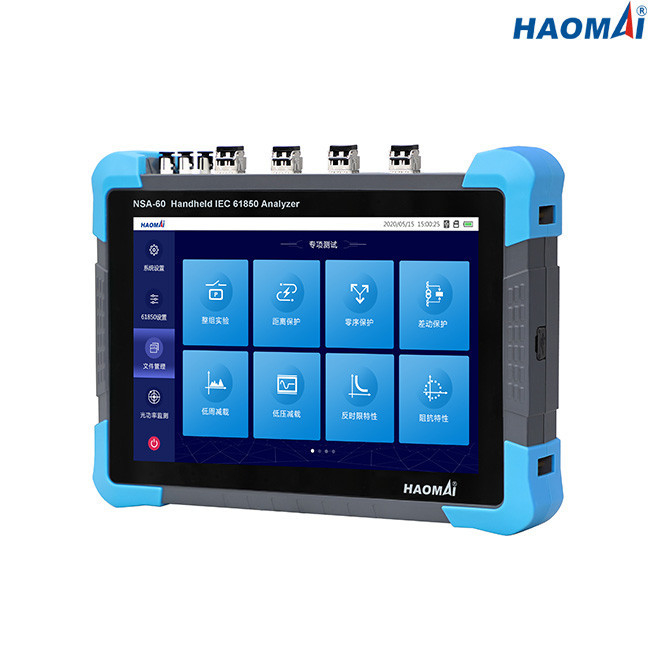

Modell: NSA-60

Hand-Analysator NSA-60 Iecs 61850 wird basiert auf Standard IEC61850 und für schnellen Test von Schutzgeräten benutzt und verschmilzt Einheiten und IEDs in der intelligenten Nebenstelle. Er ist in der Feldentstörung, in der gemeinsamen Entstörung des Systems, in der Störungswartung und in anderen Gelegenheiten weitverbreitet.

Hand-Analysator NSA-60 Iecs 61850 ist tragbarer Netzwerkanalysator mit einem 10,1“ Touch Screen, damit Ingenieur ihn nur unterschiedliches zu den Plätzen in der Nebenstelle für die Prüfung von IEDs, kein Bedarf nehmen kann, zu nehmen schwieriges Testsätze und -laptop, und anderen Prüfungszusätzen.

NSA-60 hat mehrfache Prüfungsmodule für grundlegende Schutzrelaisprüfung, unterschiedliche MU-Prüfung, sendendes und empfangendes, SCD-Datei- SV/GOOSE Import und Analyse etc.

NSA-60 kann als Multifunktionswerkzeug in der intelligenten Nebenstelle, einschließlich das Senden und das Empfangen der GANS, des SV verwendet werden und Verkehrsstrom anderem IEDs hinzufügen und die MU-Verspätung überprüfen und die Faserenergie von Faserhäfen etc. messen.

Hauptmerkmale

●Basiert auf Soc-Hardware und Linux-System-Plattform entwickelte sich

●Fähig, verschiedene Arten von Mitteilungen zu simulieren, das an Iec 61850-9-1/9-2/9-2LE, GANS, Iec 60044-7/8 FT3 sich anpaßt

●optische digitale Mitteilung 4-channel, die gleichzeitig empfängt und sendet,

●Der synchrone Ertrag von verschiedenen optischen Häfen erreicht 0μs, und die Streuung von SV-Probenahme ist kleiner als 1μs

●Verwirklichen Sie automatische Konfiguration, Dateiimport der Unterstützungs SCD, Topologiediagrammanzeige und Dateivergleich

●Unterstützungs-MU-Verzögerung und unterschiedlicher MU-Zeitsynchronisierungstest

●Stützentdeckung, die im harmonischen Ertrag der Reihen- und SV-Probenahmewertüberlagerung anschließt

●Hat Nachrichtentyp und Verkehrskontrollfunktion

●Stützvorübergehende Aufnahme von anormalen Mitteilungen

●Hat optische Leistungsmessungsfunktion

●Eingebauter Wechselstrom-Test, sättigen Prüfungsmodule des Reihenfolgen-Tests etc. für Schutzrelaisprüfung

●4 binärer Input + 4 binäre Ertrag, synchrone Ertragverzögerung <20>

●Fähig, den MMS-Kunden und -server, Stützbewertungskontrolle des Schutzgerätes und der Überwachung und der Operation des gegründeten Zustandes und des Schutzfunktionszustandes zu simulieren, Stützsimulation einzelnen oder mehr IED-Geräte, verwirklichen Sie die simultane Übertragung der Fernmitteilung und der Telemetriedaten

Technische Daten

Faser-Kommunikationsschnittstelle

◆Optische Faserparameter der seriellen Schnittstelle: in mehreren Betriebsarten, St.-Schnittstelle, Wellenlänge 850nm

◆Optische Ethernet-Anschluss-Faserparameter: in mehreren Betriebsarten, LC-Schnittstelle, Wellenlänge 1310nm

◆Sendeleistung: ≥-15dBm

◆Empfangen von Empfindlichkeit: ≤-30dBm

◆4 Gruppen 100M der unabhängigen optischen Netzhäfen, der Unterstützungsmitteilungen Inspektion IEC61850-9-1/2 und DER GANS

◆Optische serielle Schnittstelle der Mehrkanalausrüstung, Unterstützungsoptische digitale Mitteilung DER FT3/FT3LE, die empfangen und senden, IRIG-B Code empfangend und sendend und PPS-Tageszeitfunktion

◆Optischer Leistungsmessungshafen des Ethernets für Lichtleitstreckenmaß und Diagnosefunktionstest

Binärer Input/Ertrag

◆Binärer Input: 4

◆Binäre Ertrag: 4

Verschieden

◆Maße: 235mm×175mm×50mm (LxWxH)

◆Gewicht: 2.0kg

Stromversorgung

◆Eingebaute Lithium-Batterie (9600mAh)

◆Ladegerät: 100~240VAC Input, 50/60Hz

Umweltbedingungen

◆Normale Arbeitstemperatur: -5~45℃

◆Betriebstemperaturgrenze: -10~50℃

◆Lagerung und Transport: -25~70℃

◆Relative Luftfeuchtigkeit: 5%~95%

◆Atmosphärische Presse: 86~106KPa

Hand-Analysator NSA-60 Iecs 61850 ist leistungsfähiges Testwerkzeug in der intelligenten Nebenstelle.
