Test-System Iecs 61850

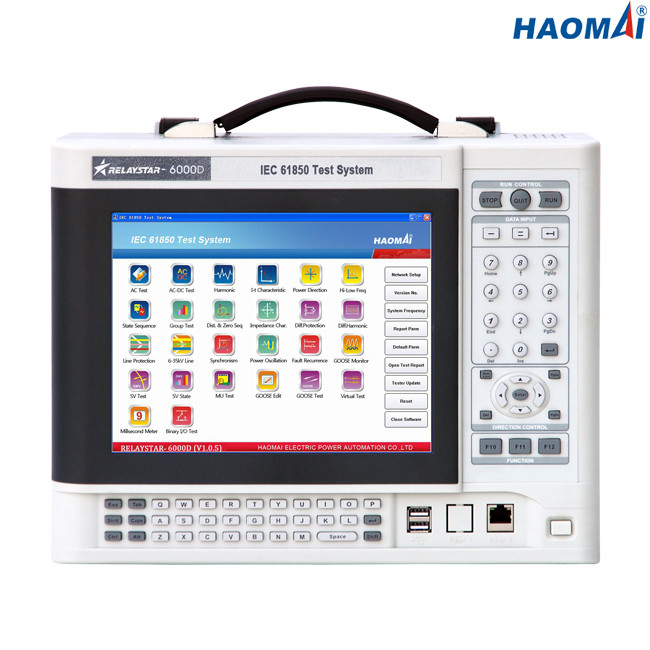

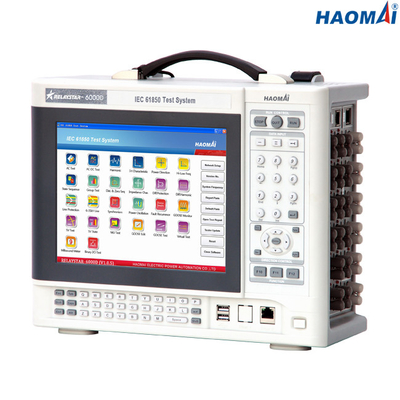

Modell: RELAYSTAR-6000D
Das RELAYSTAR-6000D ist der Testsatz der neuen Generation, der basierten Schutzgeräten Iecs 61850 eingeweiht wird und Einheit geverschmolzen ist. Es kann verschiedene Arten von Mitteilungen simulieren, das an Iec 61850-9-1/9-2/9-2LE, GANS, Iec 60044-7/8 FT3 sich anpaßt.
Test-System RELAYSTAR-6000D Iecs 61850 kann entweder durch eingebetteten industriellen PC mit 9,7-Zoll-Touch Screen oder durch die Test-Software bearbeitet werden, die auf einem PC läuft.
Die Zeitsynchronisierungsmodi GPS, IRIG-B Code und IEEE1588 werden zusammen mit RELAYSTAR-6000D geliefert, das beides Nebenstelle interne Entstörung und Nebenstelle zur gemeinsamen verfügbaren Entstörung der Nebenstelle macht.
Hauptmerkmale
●Können basierte Schutzgeräte Iecs 61850 u. MU geprüft werden
●Eingebetteter industrieller PC mit 9,7-Zoll-Touch Screen
●lokaler Test und PC-Ferntest verfügbar
●Fähig, verschiedene Arten von Mitteilungen zu simulieren, das an Iec 61850-9-1/9-2/9-2LE, GANS, Iec 60044-7/8 FT3 sich anpaßt
●12 niedrige Analogergebnise
●Vier Zeitsynchronisierungsmodi: eingebauter GPS-, IRIG-Bcode, PPS und IEEE1588
●Klein und leicht (einziges 4kg/8.82lb)
Technische Daten
Ethernet-Kommunikationsschnittstellen
| Modus |
10/100Base-TX (10/100Mbit, twisted pair, Selbst-übergang) |
| Zahl des Hafens |
2 |
| Art der Schnittstelle |
RJ45 |
| Zustandsanzeige |
LED-Lichter |
Kommunikationsschnittstellen aus optischen Fasern
| Modus |
100Base-FX (100Mbit, aus optischen Fasern, voll- Duplex) |
| Zahl des Hafens |
16 |
| Art der Schnittstelle |
St. |
| Faserart |
62.5/125μm (Mehrmodenfaser) |
| Wellenlänge |
1310nm |
| Getriebeabstand |
>1km |
| Zustandsanzeige |
LED-Lichter |
FT3 Schnittstellen
| Zahl des Hafens |
10 (8 für das Übertragen, 2 für das Empfangen) |
| Art der Schnittstelle |
St. |
| Faserart |
62.5/125μm (Mehrmodenfaser) |
| Wellenlänge |
850nm |
Niedrige Analogergebnise
| Zahl von Ertrag |
12 |
| Einstellbereich |
Wechselstrom: 0~7.07Vrms; DC: 0~10V |
| Gegenwärtig an der max. Belastung |
1mA |
| Genauigkeit |
<0>
|
| Entschließung |
250μV |
| Verzerrung (THD+N) |
<0>
|
| Frequenz |
Sinussignal: 10~1000Hz |
| Vorübergehendes Signal: DC~10.0kHz |
| Genauigkeit: <0>
|
| Entschließung: 0.001Hz |
| Phase |
Strecke des Phasenwinkels: 0 ~359. 9° |
| Genauigkeit: <0>
|
| Entschließung: ±0.01° |
Binärer Input
| Zahl |
10 |
| Art |
Potenzial-freier Kontakt oder untätiger Kontakt (automatische Identifizierung) |
| Schwelleneigenschaften |
„0": 0~6V; „1": 12V~250V |
Binäre Ertrag
| Zahl |
4 |
| Art |
untätiger Kontakt (schneller Kontaktertrag optional) |
| Bruchkapazität |
250VAC/0.5A; 250VDC/0.2A |
Stromversorgung
| Nominale Eingangsspannung |
besonders angefertigt (AC230V/120V±10%, 1 Phase) |
| Nominale Frequenz |
50/60 Hz |
| Nennstrom |
10A an 230V/an 12A an 120V |
| Verbindung |
Standard-Wechselstrom-Sockel (Iec 60320) |
Umweltbedingungen
| Operationstemperatur |
0… °C +50 (°F +32… +122) |
| Lagertemperatur |
-25… °C +70 (- °F 13… +158) |
| Feuchtebereich |
relative Luftfeuchtigkeit 5… 95%, kondensationsfrei |
| Erschütterung |
Iec 60068-2-6 (20m/s2 bei 10… 150 Hz) |
Verschieden
| Gewicht |
4kg (8,82 lbs) |
| Maße (W x H x D, ohne Griff) |
345×135×270mm (13.58x5.31x10.63 herein) |
Schutzrelais-Test-System RELAYSTAR-6000D Iecs 61850 konzentriert sich auf die Realzeitübertragungsverfahren der GANS und der probierten Werte, um an die Geräte in Versuch anzuschließen.
