Universalschutzrelais-Test-System, das mit prüfendem Iec 61850 übereinstimmt

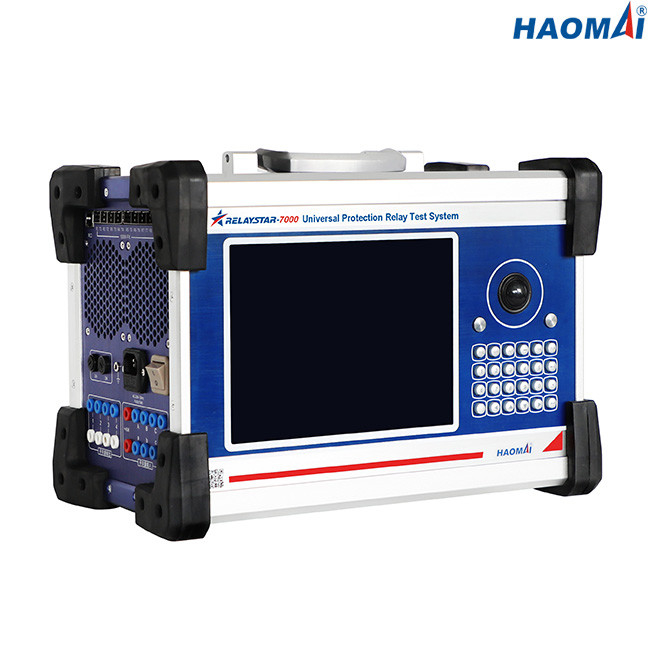

Modell: RELAYSTAR-7000
Das RELAYSTAR-7000 ist das Multifunktionsschutzrelais-Testsystem, das mit IEC61850 SV und GANS übereinstimmt. Es kann den Strom mit 6 Phasen (6×0… 30A) und die Spannung mit 6 Phasen (6×0… 150V) ausgeben um herkömmliche Schutzrelais, wie alte elektromechanische Art und mikroprozessorgesteuerte Art zu prüfen. Das RELAYSTAR-7000 kann als ideales Werkzeug für die Prüfung von Relais und von Nebenstellen unter Verwendung des Protokolls Iecs 61850 auch sein, das verschiedene Arten von den Mitteilungen simulieren kann, die mit Iec 61850-9-1/9-2/9-2LE übereinstimmen, GANS, Iec 60044-7/8 FT3.
RELAYSTAR-7000 kann verwendet werden, um vorübergehende Tests durchzuführen. Das RELAYSTAR-7000 kann Annahme- oder Störungssuchetests durchführen, indem es digital notierte Störungen im IEEE C37.111, Standardformat COMTRADE nochmals spielt.
Hauptmerkmale
1) Integriertes Mehrphasen- Schutzrelais-Testsystem
2) Inselbetrieb unter Verwendung des grafischen Schirmes der intuitiven hohen Auflösung, kein PC erfordert, um zu funktionieren
3) lokaler Test und PC-Ferntest verfügbar
4) Digital-Input und -ertrag
5) Eingebaute Wellenformüberwachung und -aufnahme
6) Ende, zum des Tests mit GPS oder IRIG-B zu beenden
7) Prüfungsfähigkeit Iecs 61850
Technische Daten
Allgemeine Strom-und Spannungs-Ertrag
| Gegenwärtiger Generator |
Einstellbereich |
WECHSELSTROM 6-phase (L-N): 6x0… 30A |
| DC (L-N): 6x0… ±10 A |
| Energie |
WECHSELSTROM 6-phase (L-N): 6x450VA an 30A |
| DC (L-N): 6x120VA an 10A |
| Genauigkeit |
Wechselstrom: ±1mA (≤0.2A), ≤0.1% (0.2~30A) |
| DC: ±5mA (0.2~0.5A), ≤0.2% (0.5~10A) |
| Entschließung |
1mA |
| Spannungs-Generator |
Einstellbereich |
WECHSELSTROM 6-phase (L-N): 6x0… 150V |
| DC (L-N): 6x0… ±160V |
| Energie |
WECHSELSTROM 6-phase (L-N): 6x80VA an 150V |
| DC (L-N): 6x80VA an 160V |
| Genauigkeit |
Wechselstrom: ±2mV (0.2~2V), ≤0.1% (2~150V) |
| DC: ±10mV (0.5~5V), ≤0.2% (5~160V) |
| Entschließung |
1mV |
| Allgemeine Generatoren |
Frequenz |
Strecke: 0~1200Hz |
| Genauigkeit:<1mhz>
|
| Entschließung: 0.001Hz |
| Phase |
Strecke: -360° ~+360° |
| Genauigkeit: 0.1° |
| Entschließung: 0.01° |
| Harmonik |
Überlagerungsauftrag: 2~24mal |
| Verzerrung: ≤0.5% |
Ethernet-Kommunikationsschnittstellen
| Modus |
10/100Base-TX (10/100Mbit, twisted pair, Selbst-übergang) |
| Zahl des Hafens |
2 |
| Art der Schnittstelle |
RJ45 |
| Zustandsanzeige |
LED-Lichter |
Kommunikationsschnittstellen aus optischen Fasern
| Modus |
100Base-FX (100Mbit, aus optischen Fasern, voll- Duplex) |
| Zahl des Hafens |
8 |
| Art der Schnittstelle |
LC |
| Faserart |
62.5/125μm (Mehrmodenfaser) |
| Wellenlänge |
1310nm |
| Getriebeabstand |
>1km |
| Zustandsanzeige |
LED-Lichter |
FT3 Schnittstellen
| Zahl des Hafens |
9 (8 für das Übertragen, 1 für das Empfangen) |
| Art der Schnittstelle |
St. |
| Faserart |
62.5/125μm (Mehrmodenfaser) |
| Wellenlänge |
850nm |
Binärer Input
| Zahl |
8 |
| Art |
Potenzial-freier Kontakt oder untätiger Kontakt (automatische Identifizierung) |
| Schwelleneigenschaften |
„0": 0~6V; „1": 12V~250V |
Binäre Ertrag
| Zahl |
4 |
| Art |
untätiger Kontakt |
| Bruchkapazität |
250VAC/0.5A; 250VDC/0.2A |
Eingebaute Überwachung und Aufnahme
| Überwachung |
Strom und Spannungsertrag |
| Aufnahme |
Analogergebnise, binärer Input/gibt Status aus |
| Modus |
Echtzeitüberwachung, keine externe Verdrahtung wird angefordert |
| Satzlänge |
unbegrenzt (bis der interne Speicher voll ist) |
Stromversorgung
| Nominale Eingangsspannung |
besonders angefertigt (AC230V/120V±10%, 1 Phase) |
| Nominale Frequenz |
50/60 Hz |
| Nennstrom |
10A an 230V/an 12A an 120V |
| Verbindung |
Standard-Wechselstrom-Sockel (Iec 60320) |
Umweltbedingungen
| Operationstemperatur |
0… °C +50 (°F +32… +122) |
| Lagertemperatur |
-25… °C +70 (- °F 13… +158) |
| Feuchtebereich |
relative Luftfeuchtigkeit 5… 95%, kondensationsfrei |
| Erschütterung |
Iec 60068-2-6 (20m/s2 bei 10… 150 Hz) |
Verschieden
| Gewicht |
19.5kg (42,99 lbs) |
| Maße (W x H x D, ohne Griff) |
405×295×250mm (15.94x11.61x9.84 herein) |
Das RELAYSTAR-7000 ist das Multifunktionsschutzrelais-Testsystem, das mit Prüfung IEC61850 übereinstimmt, die herkömmliche Schutzrelais nicht nur prüfen kann, aber verschiedene Arten von den Mitteilungen auch simulieren kann, die mit Iec 61850-9-1/9-2/9-2LE übereinstimmen, GANS, Iec 60044-7/8 FT3.
