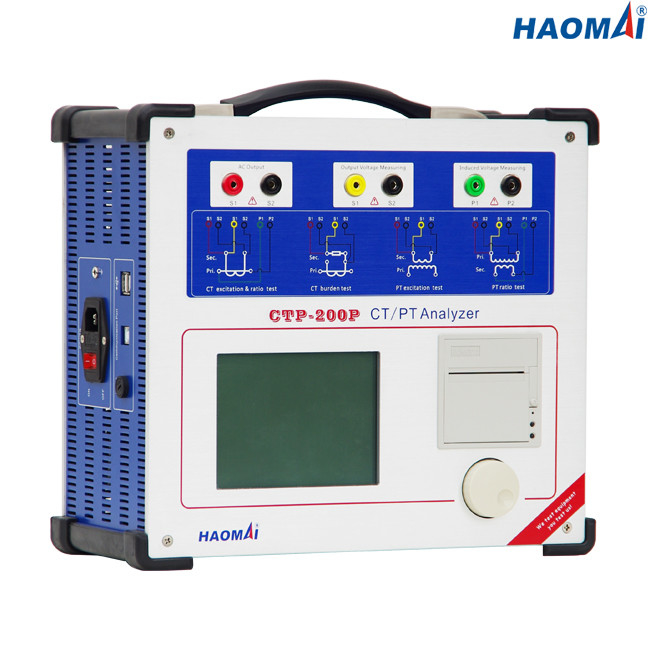

Tragbarer CT-Analysator
Modell: CTP-200P
Tragbarer CT-Analysator CTP-200P ist zur Prüfung des Schutzes CTs, messendes CTs, TP-Klasse CTs und induktives PTS entsprechend IEC61869-2 (IEC60044-1,60044-6), IEC61869-3 (IEC60044-2), IEEE/ANSI C57.13 etc. Prüfnormen fähig. Er darf die Kniepunktspannung bis bis 40kV CTs und zu PTS in den Stromnetzen oder in den Produktionsanlagen der Hersteller oder in den Testlaboratorien am Ort prüfen.
Tragbarer CT-Analysator CTP-200P ist eine Komplettlösung für das Messen aller Parameter ohne den Bedarf an jeder weiteren Ausrüstung (wie einem Belastungskasten).
Das Gewicht tragbaren CT-Analysators CTP-200P ist nur 9kg (19,84 lbs), das einfach ist, von den Prüfingenieuren getragen zu werden.
Hauptmerkmale
●Fähig, Schutz CTs, messendes CTs, TP-Klasse CTs und induktives PTS zu prüfen
●Testerregungseigenschafts- und -fehlerkurve basiert auf Niederfrequenzmaßprinzip
●Maßverhältnis-, -polaritäts-, -Übersetzungsfehler- und -phasenverschiebungsfehler basiert auf Spannungsmethode
●Adopt patentierte Multifunktionsdrehmaus, um die Tastatur zu ersetzen
●Nehmen Sie 5,7 Zoll LCD-Bildschirm für Anzeige an
●Nehmen Sie DSP, ARM und eingebettetes LINUX-Operationssystem an
●lokaler Test und PC-Ferntest verfügbar
●Höhere Maßgenauigkeit: 0.05%
●DruckTestergebnisse direkt durch eingebauten Thermal-Drucker
●Klein und leicht (9kg/19,84 lbs) für einfachen Transport
Technische Daten
●Prüfnorm: IEC61869-2 (IEC60044-1,60044-6), IEC61869-3 (IEC60044-2), IEEE/ANSI C57.13
●Maximale Knie-Spannungsmessung: 40kV
●Ertrag-Strecke:
Spannung: 0~180V (EFFEKTIVWERT)
gegenwärtig: 0~12A (Effektivwert), 36A (Höchstwert)
●Spannungsmessungs-Genauigkeit: ±0.05%
●Ct-Verhältnis-Maß:
Strecke: 1~30000
Genauigkeit: ±0.05%
●Pint-Verhältnis-Maß:
Strecke: 1~10000
Genauigkeit: ±0.05%
●Phasen-Maß:
Genauigkeit: ±2min
Entschließung: 0.01min
●Sekundärwickelnwiderstand-Maß:
Strecke: 0~300Ω
Genauigkeit: 0.1%±1mΩ
●Belastungs-Maß:
Strecke: 0~300VA
Genauigkeit: 0.1%±0.1VA
●Speicherkapazität: Testergebnisse der Gruppen >3000
●Stromversorgung
| Nominale Eingangsspannung |
besonders angefertigt (AC230V/120V±10%, 1 Phase) |
| Nominale Frequenz |
50/60 Hz |
| Nennstrom |
10A an 230V/an 12A an 120V |
| Verbindung |
Standard-Wechselstrom-Sockel (Iec 60320) |
●Umweltbedingungen
| Operationstemperatur |
0… °C +50 (°F +32… +122) |
| Lagertemperatur |
-25… °C +70 (- °F 13… +158) |
| Feuchtebereich |
relative Luftfeuchtigkeit 5… 95%, kondensationsfrei |
| Erschütterung |
Iec 60068-2-6 (20m/s2 bei 10… 150 Hz) |
●Verschieden
| Gewicht |
9kg (19,84 lbs) |
| Maße (W x H x D, ohne Griff) |
340×300×150mm (13.39x11.81x5.91 herein) |
| Verbindungshafen |
2 USB2.0 Häfen, 1 DFV-Anschluss |
Tragbarer CT-Analysator CTP-200P ist das leistungsfähige Werkzeug für Prüfstrom Transformatoren und Spannungs-Transformatoren.
