Leichter Messwandler-Test CT Pint stellte 40kV mit Multitap-Schalter-Kasten ein

Ct- u. VT-Analysator mit Multi-Hahn Schalter-Kasten

Modell: CTP-120PA

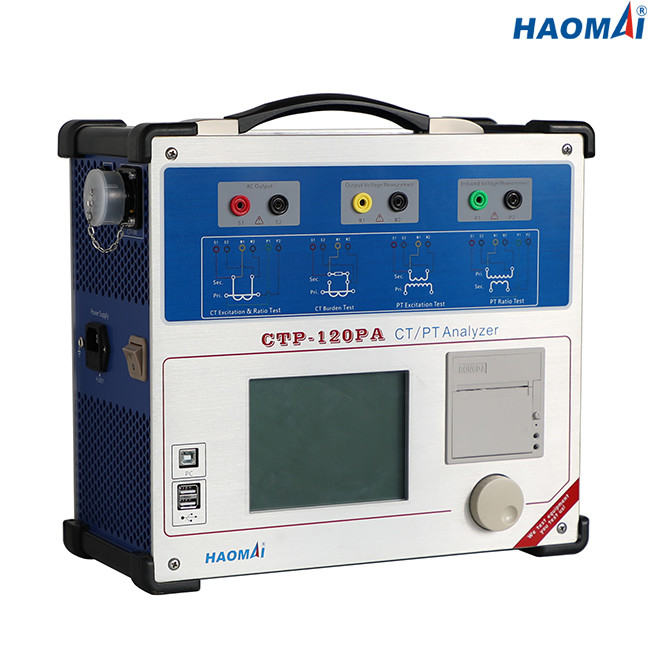

Der CT- u. VT-Analysator CTP-120PA ist eine leichte und tragbare Einheit, die zur Prüfung beider Stromwandler und Spannungstransformatoren fähig ist.

An kleiner als 9kg (19,84 lbs) ist das CTP-120PA eine in hohem Grade tragbare Einheit, die auch Genauigkeit bei der Prüfung anbietet. Fähig zur Ausführung der Sättigungs, Verhältnis, Polarität und zum Wickeln des Widerstands auf Stromwandlern, kann das CTP-120PA für die Prüfung von Mess- und Schutzklassenspannung/von Transformatoren auch verwendet werden.

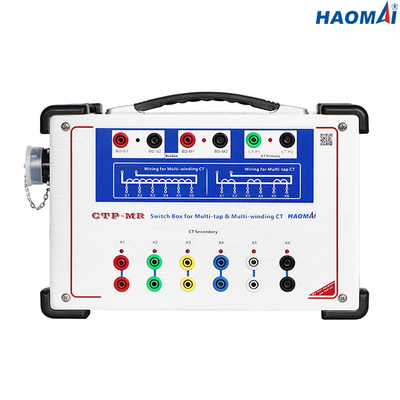

Der CT- u. VT-Analysator CTP-120PA stellt eine Mikroprozessorkontrollvariablespannung und eine Stromabgabe zusammen mit Präzisionsinstrumentierung für automatisch CTs und VTs prüfen einzeln und Multiverhältnis zur Verfügung. Der ausgerüstete Multihahnschalterkasten macht Prüfungsmultihahn CTs einfach. Er schließt direkt an Multiverhältnis CT an und führt Verhältnistests auf allen Hähnen mit dem Stoß eines Knopfes und ohne ändernde Führungen durch. Dieses verringert groß, Zeit zu prüfen.

Der CT- u. VT-Analysator CTP-120PA kann über seine hohe Auflösung und Sonnenlicht gesteuert werden 5,7 Zoll TFT LCD-Bildschirmanzeige. Diese Schnittstelle erlaubt dem Benutzer, Prüfung unter Verwendung der patentierten Multifunktionsdrehmaus schnell und leicht durchzuführen.

Der CT- u. VT-Analysator CTP-120PA kann über einen Laptop auch gesteuert werden, der Prüfungssoftware CTP laufen lässt, die auf Betriebssystem Windows basiert.

Hauptmerkmale

●Fähig, Schutz CTs, messendes CTs, TP-Klasse CTs und induktives VTs zu prüfen

●Testerregungseigenschafts- und -fehlerkurve basiert auf Niederfrequenzmaßprinzip

●Maßverhältnis-, -polaritäts-, -Übersetzungsfehler- und -phasenverschiebungsfehler basiert auf Spannungsmethode

●Fähig zu Multiverhältnis CTs automatisch prüfen ohne den Bedarf am Neuverdrahten

●Adopt patentierte Multifunktionsdrehmaus, um die Tastatur zu ersetzen

●Nehmen Sie 5,7 Zoll LCD-Bildschirm für Anzeige an

●Nehmen Sie DSP, ARM und eingebettetes LINUX-Operationssystem an

●lokaler Test und PC-Ferntest verfügbar

●Höhere Maßgenauigkeit: 0.05%

●Automatischer Demagnetization von CT

●DruckTestergebnisse direkt durch eingebauten Thermal-Drucker

●Klein und leicht (9kg/19,84 lbs) für einfachen Transport

Technische Daten

●Prüfnormen: IEC61869-2, IEC60044-1,60044-6, IEC61869-3, IEC60044-2, IEEE/ANSI C57.13

●Maximale Knie-Spannungsmessung: 40kV

●Ertrag-Strecke:

Spannung: 0~180V (EFFEKTIVWERT)

gegenwärtig: 0~12A (Effektivwert), 36A (Höchstwert)

●Spannungsmessungs-Genauigkeit: ±0.05%

●Ct-Verhältnis-Maß:

Strecke: 1~30000

Genauigkeit: ±0.05%

●Pint-Verhältnis-Maß:

Strecke: 1~10000

Genauigkeit: ±0.05%

●Phasen-Maß:

Genauigkeit: ±2min

Entschließung: 0.01min

●Sekundärwickelnwiderstand-Maß:

Strecke: 0~300Ω

Genauigkeit: 0.1%±1mΩ

●Belastungs-Maß:

Strecke: 0~300VA

Genauigkeit: 0.1%±0.1VA

●Speicherkapazität: Testergebnisse der Gruppen >3000

●Stromversorgung

●Umweltbedingungen

●Verschieden

●Sicherheitsnormen, elektromagnetische Kompatibilität

Der CT- u. VT-Analysator CTP-120PA ist ein ideales und einzigartiges Prüfungswerkzeug für die Prüfung des einzelnen Verhältnisses und des Multiverhältnisses CTs sowie für die Prüfung von induktivem VTs.
