stellte gegenwärtiger 50/60Hz Messwandler-Test maximale Knie-Spannung 40kV ein

Automatischer Messwandler-Test-Satz

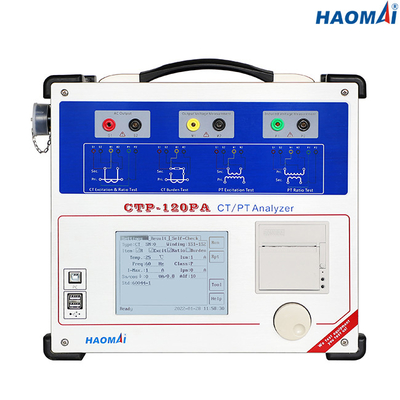

Modell: CTP-120PA

Automatischer Messwandler-Test stellte CTP-120PA ist eine tragbare und Multifunktionstestausrüstung für die Prüfung beider Stromwandler und Spannungstransformatoren in ihrer Anlagenkonfiguration, wie in Transformatoren, in Ölleistungsschalter oder in Schaltanlage angebracht werden ein. Es ist notwendig für die Ausrüstung, vom elektrischen System vollständig lokalisiert zu werden.

Mit einem Einklickenknopf führt das CTP-120PA einen CT-Sättigungstest durch und berechnet den bewerteten Kniepunkt entweder gemäß IEEE C57.13.1, Iec 60044-1, Iec 60044-6 oder Iec 61869 auf beiden Standards sowie von fachkundigem CTs wie PX, TPS, TPX, TPY und TPZ. Der Sättigungstest kann Kniepunkt bis 40 KV prüfen. Dieses darf sogar die größere Generationsklasse CT mit einem tragbaren Instrument prüfen.

Viele Nebenstellen CTs schließen ein Sekundär Multiverhältnis ein, deshalb hat das CTP-120PA die Fähigkeit, bis 6 CT-Sättigungskurven grafisch darzustellen und gleichzeitig anzuzeigen.

Als Teil eines Programms der regelmäßigen Wartung, zum von Fabriklesungen zu überprüfen und des Vorhandenseins von Defekten in den Spannungstransformatoren zu lokalisieren, kann das CTP-120PA das Verhältnis, die Polarität, die Erregungseigenschaft und den Sekundärwickelnwiderstand genau messen.



Hauptmerkmale

●Fähig, Schutz CTs, messendes CTs, TP-Klasse CTs und induktives VTs zu prüfen

●Testerregungseigenschafts- und -fehlerkurve basiert auf Niederfrequenzmaßprinzip

●Maßverhältnis-, -polaritäts-, -Übersetzungsfehler- und -phasenverschiebungsfehler basiert auf Spannungsmethode

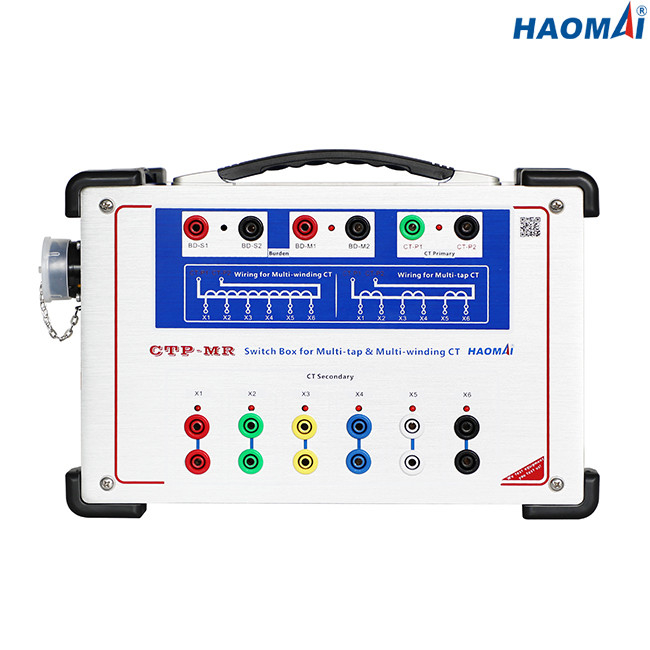

●Fähig zu Multiverhältnis CTs automatisch prüfen ohne den Bedarf am Neuverdrahten

●Adopt patentierte Multifunktionsdrehmaus, um die Tastatur zu ersetzen

●Nehmen Sie 5,7 Zoll LCD-Bildschirm für Anzeige an

●Nehmen Sie DSP, ARM und eingebettetes LINUX-Operationssystem an

●lokaler Test und PC-Ferntest verfügbar

●Höhere Maßgenauigkeit: 0.05%

●Maximale Kniespannungsmessung 40kV

●Fähig, Sekundärbelastungstests durchzuführen

●Automatischer Demagnetization von CT

●DruckTestergebnisse direkt durch eingebauten Thermal-Drucker

●Klein und leicht (9kg/19,84 lbs) für einfachen Transport



Technische Daten

●Prüfnormen: IEC61869-2, IEC60044-1,60044-6, IEC61869-3, IEC60044-2, IEEE/ANSI C57.13

●Maximale Knie-Spannungsmessung: 40kV

●Ertrag-Strecke:

Spannung: 0~180V (EFFEKTIVWERT)

gegenwärtig: 0~12A (Effektivwert), 36A (Höchstwert)

●Spannungsmessungs-Genauigkeit: ±0.05%

●Ct-Verhältnis-Maß:

Strecke: 1~30000

Genauigkeit: ±0.05%

●Pint-Verhältnis-Maß:

Strecke: 1~10000

Genauigkeit: ±0.05%

●Phasen-Maß:

Genauigkeit: ±2min

Entschließung: 0.01min

●Sekundärwickelnwiderstand-Maß:

Strecke: 0~300Ω

Genauigkeit: 0.1%±1mΩ

●Belastungs-Maß:

Strecke: 0~300VA

Genauigkeit: 0.1%±0.1VA

●Speicherkapazität: Testergebnisse der Gruppen >3000

●Stromversorgung

Nominale Eingangsspannung	besonders angefertigt (AC220V/230V/120V±10%, 1 Phase)
Nominale Frequenz	50/60 Hz
Nennstrom	10A an 230V/an 12A an 120V
Verbindung	Standard-Wechselstrom-Sockel (Iec 60320)



●Umweltbedingungen

Operationstemperatur	0… °C +50 (°F +32… +122)
Lagertemperatur	-25… °C +70 (- °F 13… +158)
Feuchtebereich	relative Luftfeuchtigkeit 5… 95%, kondensationsfrei
Erschütterung	Iec 60068-2-6 (20m/s2 bei 10… 150 Hz)



●Verschieden

Gewicht	9kg (19,84 lbs)
Maße (W x H x D, ohne Griff)	340×300×150mm (13.39x11.81x5.91 herein)
Verbindungshafen	2 USB2.0 Häfen, 1 DFV-Anschluss



●Sicherheitsnormen, elektromagnetische Kompatibilität

EMC	Das Produkt befolgt die elektromagnetische Kompatibilität (EMC) richtungweisendes 2004/108/EC (CER sich anpassen)
	Iec 61326-1; Iec 61000-6-4; Iec 61000-3-2/3
Sicherheit	Das Produkt befolgt die Niederspannung richtungweisendes 2006/95/EC (CER sich anpassen).
	Iec 61010-1



Während der Operation und der Routine-DC-Wicklungswiderstandprüfung ist es möglich für einen CT, magnetisiert zu werden. Der automatische Messwandler-Test-Satz CTP-120PA umfasst eine automatisierte CT-Demagnetizationsfunktion, die Bestimmung des genauen Kniepunktes und -verhältnisses erlaubt, welche folglich die stabilen, wiederholbaren Testergebnisse bereitstellt und Testzeit verringert.
