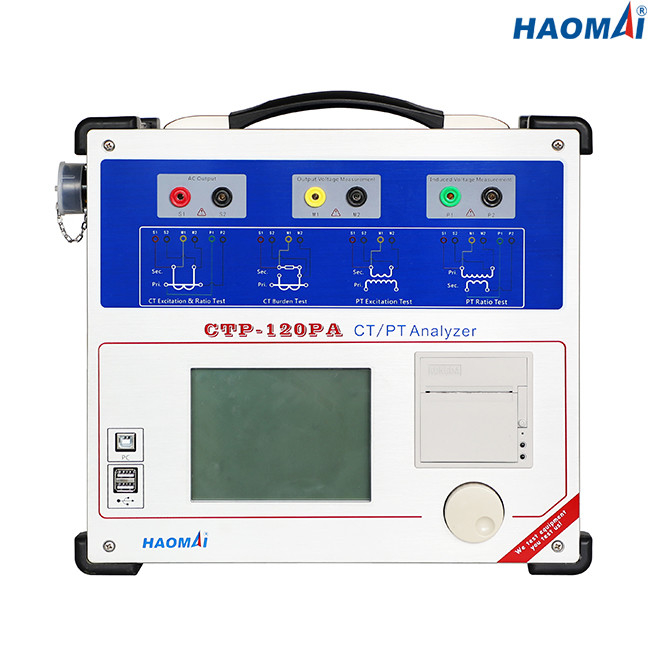

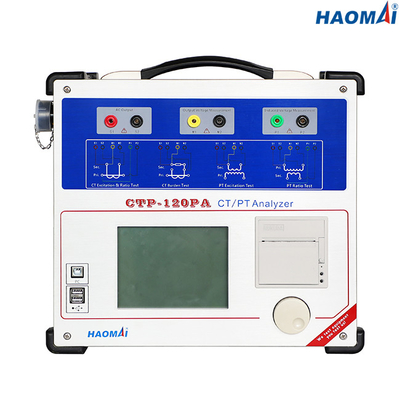

CT-/PTanalysator mit Multi-Verhältnis CT Prüfung
Modell: CTP-120PA
Der CT-/PTanalysator CTP-120PA ist das revolutionäre Prüfungssystem für verschiedenes CTs und PTS entsprechend Iec- und IEEE-/ANSIstandard. Der Analysator kann den Test innerhalb der Sekunden durch ein Klicken der patentierten Multifunktionsdrehmaus automatisch abschließen. Er darf die Kniepunktspannung bis bis 40kV CTs und zu PTS in den Stromnetzen oder in den Produktionsanlagen der Hersteller oder in den Testlaboratorien am Ort prüfen.
CT-/PTanalysator CTP-120PA ist zu Multiverhältnis CTs automatisch prüfen ohne den Bedarf am Neuverdrahten, bis 6 Verbindungen für die Sekundärseite von CTs fähig.
Hauptmerkmale
●Fähig, Schutz CTs, messendes CTs, TP-Klasse CTs und induktives PTS zu prüfen
●Testerregungseigenschafts- und -fehlerkurve basiert auf Niederfrequenzmaßprinzip
●Maßverhältnis-, -polaritäts-, -Übersetzungsfehler- und -phasenverschiebungsfehler basiert auf Spannungsmethode
●Fähig zu Multiverhältnis CTs automatisch prüfen ohne den Bedarf am Neuverdrahten
●Adopt patentierte Multifunktionsdrehmaus, um die Tastatur zu ersetzen
●Nehmen Sie 5,7 Zoll LCD-Bildschirm für Anzeige an
●Nehmen Sie DSP, ARM und eingebettetes LINUX-Operationssystem an
●lokaler Test und PC-Ferntest verfügbar
●Höhere Maßgenauigkeit: 0.05%
●DruckTestergebnisse direkt durch eingebauten Thermal-Drucker
●Klein und leicht (9kg/19,84 lbs) für einfachen Transport
Technische Daten
●Prüfnorm: IEC61869-2 (IEC60044-1,60044-6), IEC61869-3 (IEC60044-2), IEEE/ANSI C57.13
●Maximale Knie-Spannungsmessung: 40kV
●Ertrag-Strecke:
Spannung: 0~180V (EFFEKTIVWERT)
gegenwärtig: 0~12A (Effektivwert), 36A (Höchstwert)
●Spannungsmessungs-Genauigkeit: ±0.05%
●Ct-Verhältnis-Maß:
Strecke: 1~30000
Genauigkeit: ±0.05%
●Pint-Verhältnis-Maß:
Strecke: 1~10000
Genauigkeit: ±0.05%
●Phasen-Maß:
Genauigkeit: ±2min
Entschließung: 0.01min
●Sekundärwickelnwiderstand-Maß:
Strecke: 0~300Ω
Genauigkeit: 0.1%±1mΩ
●Belastungs-Maß:
Strecke: 0~300VA
Genauigkeit: 0.1%±0.1VA
●Speicherkapazität: Testergebnisse der Gruppen >3000
●Stromversorgung
| Nominale Eingangsspannung |
besonders angefertigt (AC230V/120V±10%, 1 Phase) |
| Nominale Frequenz |
50/60 Hz |
| Nennstrom |
10A an 230V/an 12A an 120V |
| Verbindung |
Standard-Wechselstrom-Sockel (Iec 60320) |
●Umweltbedingungen
| Operationstemperatur |
0… °C +50 (°F +32… +122) |
| Lagertemperatur |
-25… °C +70 (- °F 13… +158) |
| Feuchtebereich |
relative Luftfeuchtigkeit 5… 95%, kondensationsfrei |
| Erschütterung |
Iec 60068-2-6 (20m/s2 bei 10… 150 Hz) |
●Verschieden
| Gewicht |
9kg (19,84 lbs) |
| Maße (W x H x D, ohne Griff) |
340×300×150mm (13.39x11.81x5.91 herein) |
| Verbindungshafen |
2 USB2.0 Häfen, 1 DFV-Anschluss |
●Sicherheitsnormen, elektromagnetische Kompatibilität
| EMC |
Das Produkt befolgt die elektromagnetische Kompatibilität (EMC) richtungweisendes 2004/108/EC (CER sich anpassen) |
| Iec 61326-1; Iec 61000-6-4; Iec 61000-3-2/3 |
| Sicherheit |
Das Produkt befolgt die Niederspannung richtungweisendes 2006/95/EC (CER sich anpassen). |
| Iec 61010-1 |
CT-/PTanalysator CTP-120PA ist ein leistungsfähiges und einzigartiges Werkzeug für die Prüfung des Multiverhältnisses CTs.
